cat-6-f

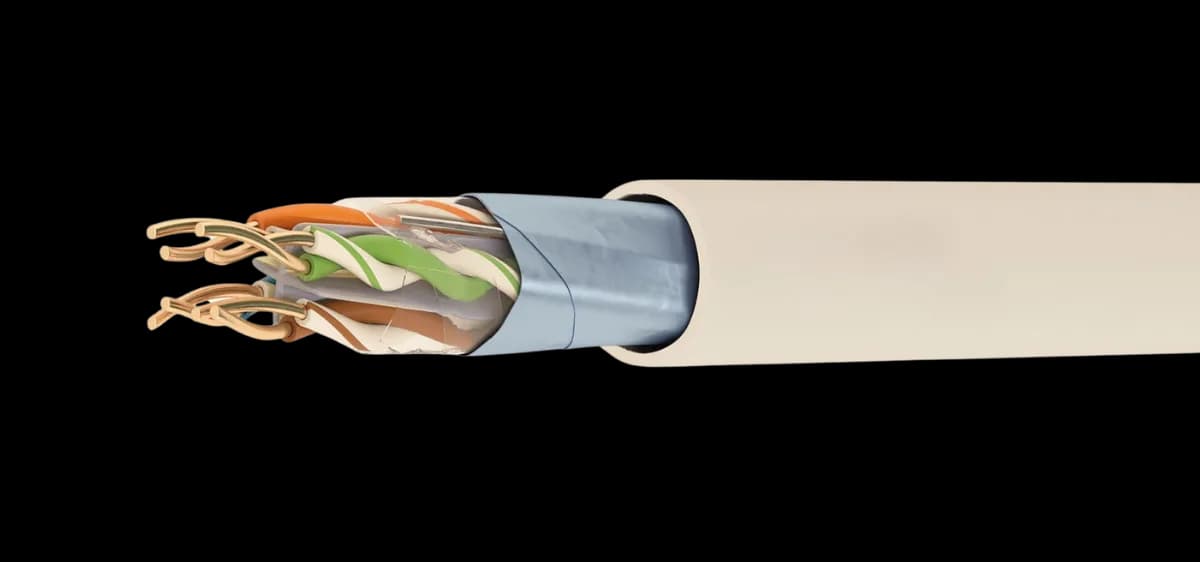

Category-6 F/UTP data kabl, 4 upredene parice, pun Cu provodnik, PE izolacija, zvezdasti separator, ukupni Al/PET ekran, PVC plašt (siva RAL 7035); Gigabit Ethernet / PoE.

Preuzmite tehnički list (PDF)
Category-6 F/UTP data kabl, 4 upredene parice, pun Cu provodnik, PE izolacija, zvezdasti separator, ukupni Al/PET ekran, PVC plašt (siva RAL 7035); Gigabit Ethernet / PoE.

Karakteristike

Frekv. (MHz)1Slabljenje (dB/100m)2NEXT (dB)74,3PSNEXT (dB)72,3ELFEXT (dB/100m)67,8PSELFEXT (dB/100m)64,8Refleks. (dB)20
Frekv. (MHz)4Slabljenje (dB/100m)3,8NEXT (dB)65,3PSNEXT (dB)63,3ELFEXT (dB/100m)55,8PSELFEXT (dB/100m)52,8Refleks. (dB)23
Frekv. (MHz)8Slabljenje (dB/100m)5,3NEXT (dB)60,8PSNEXT (dB)58,8ELFEXT (dB/100m)49,7PSELFEXT (dB/100m)46,7Refleks. (dB)24,5
Frekv. (MHz)10Slabljenje (dB/100m)6NEXT (dB)59,3PSNEXT (dB)57,3ELFEXT (dB/100m)47,8PSELFEXT (dB/100m)44,8Refleks. (dB)25
Frekv. (MHz)16Slabljenje (dB/100m)7,6NEXT (dB)56,2PSNEXT (dB)54,2ELFEXT (dB/100m)43,7PSELFEXT (dB/100m)40,7Refleks. (dB)25
Frekv. (MHz)20Slabljenje (dB/100m)8,5NEXT (dB)54,8PSNEXT (dB)52,8ELFEXT (dB/100m)41,8PSELFEXT (dB/100m)38,8Refleks. (dB)24,3
Frekv. (MHz)25Slabljenje (dB/100m)9,5NEXT (dB)53,3PSNEXT (dB)51,3ELFEXT (dB/100m)39,8PSELFEXT (dB/100m)36,8Refleks. (dB)23,6
Frekv. (MHz)31,25Slabljenje (dB/100m)10,7NEXT (dB)51,9PSNEXT (dB)49,9ELFEXT (dB/100m)37,9PSELFEXT (dB/100m)34,9Refleks. (dB)21,5
Frekv. (MHz)62,5Slabljenje (dB/100m)15,4NEXT (dB)47,4PSNEXT (dB)45,4ELFEXT (dB/100m)31,9PSELFEXT (dB/100m)28,9Refleks. (dB)20,1
Frekv. (MHz)100Slabljenje (dB/100m)19,8NEXT (dB)44,3PSNEXT (dB)42,3ELFEXT (dB/100m)27,8PSELFEXT (dB/100m)24,8Refleks. (dB)18
Frekv. (MHz)200Slabljenje (dB/100m)29NEXT (dB)39,8PSNEXT (dB)37,8ELFEXT (dB/100m)21,8PSELFEXT (dB/100m)18,8Refleks. (dB)17,3
Frekv. (MHz)250Slabljenje (dB/100m)32,8NEXT (dB)38,3PSNEXT (dB)36,3ELFEXT (dB/100m)19,8PSELFEXT (dB/100m)16,8Refleks. (dB)16,8

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

1 Provodnikpun elektrolitski Cu / solid electrolytic Cu
2 Izolacijapun PE / solid polyethylene
3 Užljivanjeizolovane žile u paricama / insulated cores stranded into pairs
4 Separatorzvezdasti razdvajač parica / star-shaped pair separator
5 Ekrankalajisana Cu žica za uzemljenje + Al/PET traka / tinned Cu drain wire + Al/PET tape
6 PlaštUV-otporni PVC, RAL 7035 sivi / UV-resistant PVC, grey RAL 7035

Tehnički podaci

Impedansa100 Ω ± 15 %
Otpor provodnika≤ 94 Ω/km
Kapacitivnost≤ 56 nF/km
Brzina prostiranja67–69 %
Napon (radni/ispitni)250 / 1200 V
Savijanje8 × D

Primena

Strukturno kabliranje — 1000/100/10 BASE-T Ethernet, PoE, ISDN, ATM, Token Ring; do 250 MHz.

Standardi

IEC61156-5
IEC11801
IEC60332-1-2

ANSI/TIA-568-C.2 · IEC 61156-5 · IEC 11801 · IEC 60332-1-2

Dokumentacija

cat-6-f · PDF · 353 KBPreuzmite tehnički list (PDF)
