CopperCoreCOPPERCORE

Cat5e

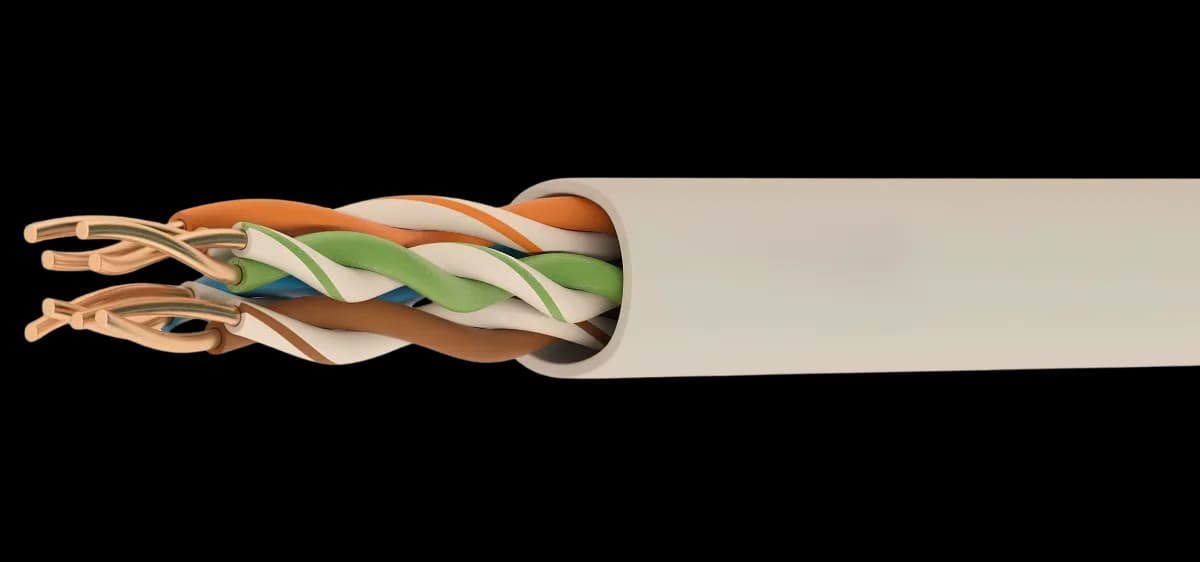

Category-5e U/UTP data kabl, 4 upredene parice, pun Cu provodnik, PE izolacija, PVC plašt (siva RAL 7035); Gigabit Ethernet do 100 MHz.

Preuzmite tehnički list (PDF)
Category-5e U/UTP data kabl, 4 upredene parice, pun Cu provodnik, PE izolacija, PVC plašt (siva RAL 7035); Gigabit Ethernet do 100 MHz.

Karakteristike

Frekv. (MHz)1Slabljenje (dB/100m)2NEXT (dB)65,3PSNEXT (dB)62,3ELFEXT (dB/100m)63,8PSELFEXT (dB/100m)63,8Refleks. (dB)23
Frekv. (MHz)4Slabljenje (dB/100m)4,1NEXT (dB)56,3PSNEXT (dB)53,3ELFEXT (dB/100m)51,8PSELFEXT (dB/100m)51,8Refleks. (dB)23
Frekv. (MHz)8Slabljenje (dB/100m)5,8NEXT (dB)51,8PSNEXT (dB)48,8ELFEXT (dB/100m)45,7PSELFEXT (dB/100m)45,7Refleks. (dB)23
Frekv. (MHz)10Slabljenje (dB/100m)6,5NEXT (dB)50,3PSNEXT (dB)47,3ELFEXT (dB/100m)43,8PSELFEXT (dB/100m)43,8Refleks. (dB)23
Frekv. (MHz)16Slabljenje (dB/100m)8,2NEXT (dB)47,2PSNEXT (dB)44,2ELFEXT (dB/100m)39,7PSELFEXT (dB/100m)39,7Refleks. (dB)23
Frekv. (MHz)20Slabljenje (dB/100m)9,3NEXT (dB)45,8PSNEXT (dB)42,8ELFEXT (dB/100m)37,8PSELFEXT (dB/100m)37,8Refleks. (dB)23
Frekv. (MHz)25Slabljenje (dB/100m)10,4NEXT (dB)44,3PSNEXT (dB)41,3ELFEXT (dB/100m)35,8PSELFEXT (dB/100m)35,8Refleks. (dB)22
Frekv. (MHz)31,25Slabljenje (dB/100m)11,7NEXT (dB)42,9PSNEXT (dB)39,9ELFEXT (dB/100m)33,9PSELFEXT (dB/100m)33,9Refleks. (dB)21
Frekv. (MHz)62,5Slabljenje (dB/100m)17NEXT (dB)38,4PSNEXT (dB)35,4ELFEXT (dB/100m)27,9PSELFEXT (dB/100m)27,9Refleks. (dB)18
Frekv. (MHz)100Slabljenje (dB/100m)22NEXT (dB)35,3PSNEXT (dB)32,3ELFEXT (dB/100m)23,8PSELFEXT (dB/100m)23,8Refleks. (dB)16

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

1 Provodnikpun elektrolitski Cu / solid electrolytic Cu
2 Izolacijapun PE / solid polyethylene
3 Užljivanježile u paricama, parice zajedno upredene / cores stranded into pairs, all pairs stranded together
4 PlaštUV-otporni PVC, RAL 7035 sivi / UV-resistant PVC, grey RAL 7035

Tehnički podaci

Impedansa100 Ω ± 15 %
Otpor provodnika≤ 94 Ω/km
Izolac. otpor≥ 5000 MΩ/km
Kapacitivnost≤ 56 nF/km
Brzina prostiranja67–69 %
Napon (radni/ispitni)250 / 1200 V
Savijanje8 × D

Primena

Strukturno kabliranje — 10/100/1000 BASE-T Ethernet, VG-AnyLAN, Token Ring, ATM, CDDI; do 100 MHz.

Standardi

IEC61156-5
IEC11801
IEC60332-1-2

ANSI/TIA-568-C.2 · IEC 61156-5 · IEC 11801 · IEC 60332-1-2

Dokumentacija

Cat5e · PDF · 360 KBPreuzmite tehnički list (PDF)
