CopperCoreCOPPERCORE

cat7

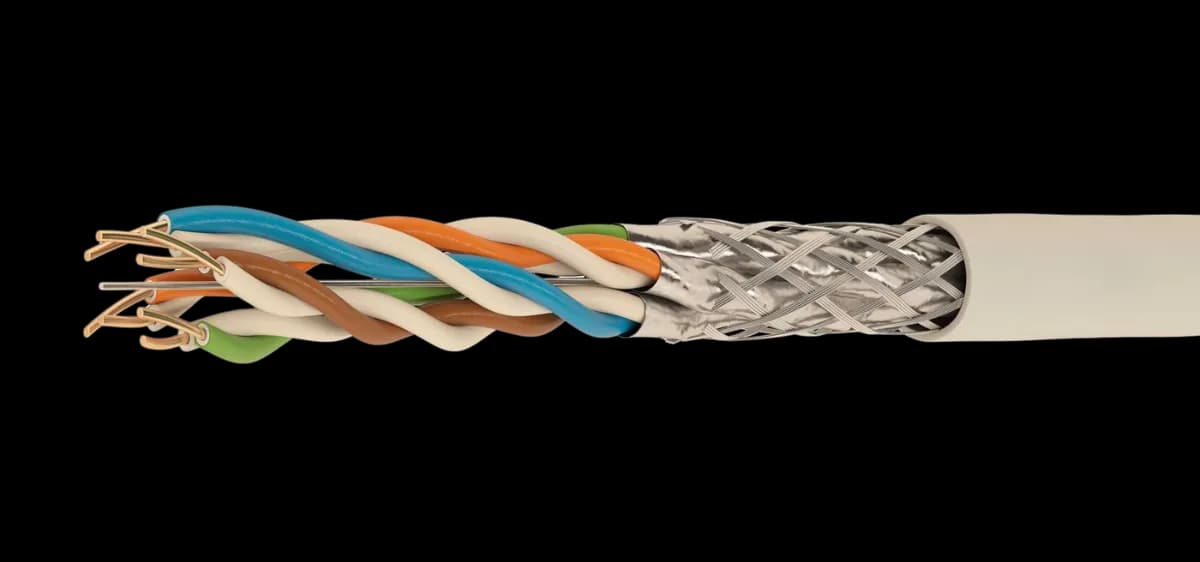

Category-7 S/FTP data kabl, 4 upredene parice s pojedinačnim folijskim ekranom (PiMF), ukupni kalajisani Cu oplet, pun Cu provodnik, PE izolacija, LSOH plašt (siva RAL 7035); 10 Gigabit Ethernet.

Preuzmite tehnički list (PDF)
Category-7 S/FTP data kabl, 4 upredene parice s pojedinačnim folijskim ekranom (PiMF), ukupni kalajisani Cu oplet, pun Cu provodnik, PE izolacija, LSOH plašt (siva RAL 7035); 10 Gigabit Ethernet.

Karakteristike

Frekv. (MHz)1Slabljenje (dB/100m)NSNEXT (dB)78,0PSNEXT (dB)75,0ELFEXT (dB/100m)78,0PSELFEXT (dB/100m)75,0Refleks. (dB)20,0
Frekv. (MHz)4Slabljenje (dB/100m)3,74NEXT (dB)78,0PSNEXT (dB)75,0ELFEXT (dB/100m)78,0PSELFEXT (dB/100m)75,0Refleks. (dB)23,0
Frekv. (MHz)10Slabljenje (dB/100m)5,86NEXT (dB)78,0PSNEXT (dB)75,0ELFEXT (dB/100m)74,0PSELFEXT (dB/100m)71,0Refleks. (dB)25,0
Frekv. (MHz)20Slabljenje (dB/100m)8,29NEXT (dB)78,0PSNEXT (dB)75,0ELFEXT (dB/100m)68,0PSELFEXT (dB/100m)65,0Refleks. (dB)25,0
Frekv. (MHz)25Slabljenje (dB/100m)9,29NEXT (dB)78,0PSNEXT (dB)75,0ELFEXT (dB/100m)66,0PSELFEXT (dB/100m)63,0Refleks. (dB)24,3
Frekv. (MHz)31,25Slabljenje (dB/100m)10,41NEXT (dB)78,0PSNEXT (dB)75,0ELFEXT (dB/100m)64,1PSELFEXT (dB/100m)61,1Refleks. (dB)23,6
Frekv. (MHz)62,5Slabljenje (dB/100m)14,88NEXT (dB)75,5PSNEXT (dB)72,5ELFEXT (dB/100m)58,0PSELFEXT (dB/100m)55,1Refleks. (dB)21,5
Frekv. (MHz)100Slabljenje (dB/100m)18,02NEXT (dB)72,4PSNEXT (dB)69,4ELFEXT (dB/100m)54,0PSELFEXT (dB/100m)51,0Refleks. (dB)20,1
Frekv. (MHz)200Slabljenje (dB/100m)23,56NEXT (dB)69,8PSNEXT (dB)66,8ELFEXT (dB/100m)50,0PSELFEXT (dB/100m)47,5Refleks. (dB)18,9
Frekv. (MHz)250Slabljenje (dB/100m)27,47NEXT (dB)67,9PSNEXT (dB)64,9ELFEXT (dB/100m)48,0PSELFEXT (dB/100m)45,0Refleks. (dB)18,0
Frekv. (MHz)300Slabljenje (dB/100m)30,97NEXT (dB)66,4PSNEXT (dB)63,4ELFEXT (dB/100m)46,0PSELFEXT (dB/100m)43,0Refleks. (dB)17,3
Frekv. (MHz)400Slabljenje (dB/100m)34,19NEXT (dB)65,2PSNEXT (dB)62,2ELFEXT (dB/100m)44,5PSELFEXT (dB/100m)41,5Refleks. (dB)17,3
Frekv. (MHz)450Slabljenje (dB/100m)40,01NEXT (dB)63,4PSNEXT (dB)60,4ELFEXT (dB/100m)42,0PSELFEXT (dB/100m)39,0Refleks. (dB)17,3
Frekv. (MHz)500Slabljenje (dB/100m)45,26NEXT (dB)61,9PSNEXT (dB)58,9ELFEXT (dB/100m)40,0PSELFEXT (dB/100m)37,0Refleks. (dB)17,3
Frekv. (MHz)600Slabljenje (dB/100m)50,10NEXT (dB)60,7PSNEXT (dB)57,7ELFEXT (dB/100m)38,4PSELFEXT (dB/100m)35,4Refleks. (dB)17,3

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

1 Provodnikpun elektrolitski Cu / solid electrolytic Cu
2 Izolacijapenasti PE obložen punim PE / foamed PE cladded with solid PE
3 Užljivanježile u paricama, parice u slojevima / cores into pairs, pairs in layers
4 Ekran pariceAl/PET folija (PiMF) + kalajisana Cu žica za uzemljenje / Al/PET tape (PiMF) + tinned Cu earthing wire
5 Ukupni ekrankalajisani Cu oplet / tinned copper braiding
6 PlaštUV-otporni LSOH, RAL 7035 sivi / UV-resistant halogen-free (LSOH), grey RAL 7035

Tehnički podaci

Impedansa100 Ω ± 5 %
Otpor provodnika≤ 67 Ω/km
Kapacitivnost≤ 42 nF/km
Brzina prostiranja78–80 %
Napon (radni/ispitni)125 / 1200 V
Savijanje8 × D

Primena

Strukturno kabliranje — ISDN, Token Ring, CDDI, ATM / PoE, 10/100/1000/10G BASE-T Ethernet; do 600 MHz.

Standardi

IEC61156-5
IEC11801
IEC60332-3-24
IEC60754-1/2

ANSI/TIA-568-C.2 · IEC 61156-5 · IEC 11801 · IEC 60332-3-24 · IEC 60754-1/2 · LSOH

Dokumentacija

cat7 · PDF · 376 KBPreuzmite tehnički list (PDF)
