CopperCoreCOPPERCORE

H01N2-D

ZN/S · H01N2-D · SRPS HD 22.6 S2:2010

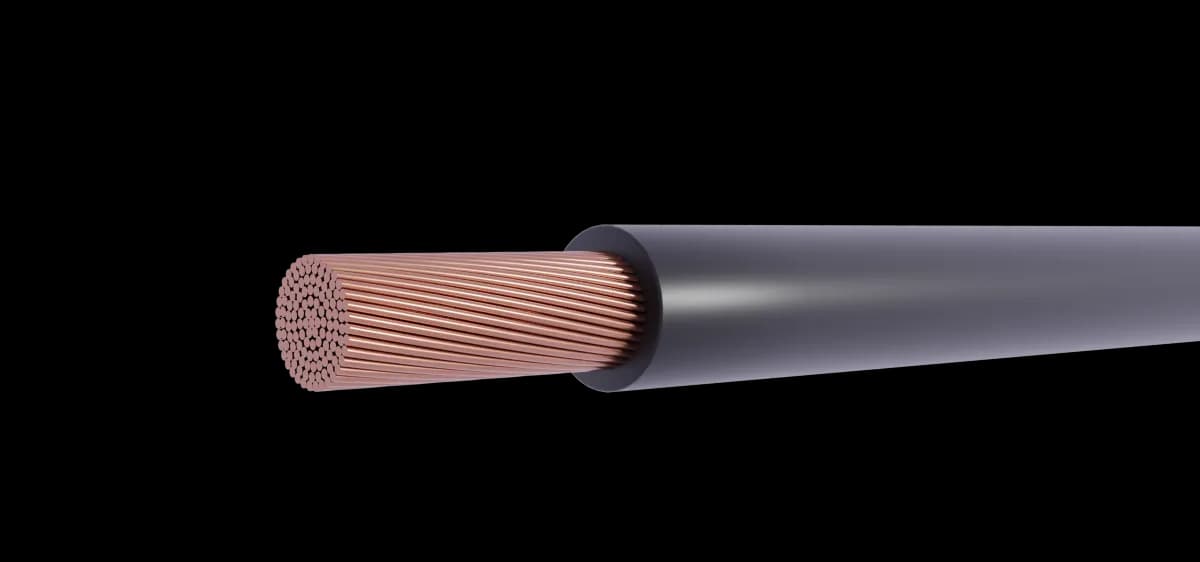

Harmonizovani savitljivi gumeni kabl za zavarivanje (H01N2-D · JUS ZN/S), 100/100 V, za prenos velikih struja između izvora i elektrode.

Preuzmite tehnički list (PDF)
Harmonizovani savitljivi gumeni kabl za zavarivanje (H01N2-D · JUS ZN/S), 100/100 V, za prenos velikih struja između izvora i elektrode.

Varijante

Presek (mm²)1×10Prečnik (mm)8,0Masa (kg/km)140Struja 100 % (A)100Struja 85 % (A)103Struja 60 % (A)108Struja 35 % (A)122Pad napona (V/100 A·10 m)2,450Dostupnost
Na upit
Presek (mm²)1×16Prečnik (mm)9,1Masa (kg/km)195Struja 100 % (A)135Struja 85 % (A)145Struja 60 % (A)175Struja 35 % (A)230Pad napona (V/100 A·10 m)1,560Dostupnost
Na upit
Presek (mm²)1×25Prečnik (mm)10,3Masa (kg/km)280Struja 100 % (A)180Struja 85 % (A)195Struja 60 % (A)230Struja 35 % (A)300Pad napona (V/100 A·10 m)0,998Dostupnost
Na upit
Presek (mm²)1×35Prečnik (mm)11,4Masa (kg/km)375Struja 100 % (A)245Struja 85 % (A)245Struja 60 % (A)290Struja 35 % (A)375Pad napona (V/100 A·10 m)0,709Dostupnost
Na upit
Presek (mm²)1×50Prečnik (mm)13,4Masa (kg/km)520Struja 100 % (A)285Struja 85 % (A)305Struja 60 % (A)365Struja 35 % (A)480Pad napona (V/100 A·10 m)0,493Dostupnost
Na upit
Presek (mm²)1×70Prečnik (mm)15,5Masa (kg/km)725Struja 100 % (A)355Struja 85 % (A)380Struja 60 % (A)460Struja 35 % (A)600Pad napona (V/100 A·10 m)0,348Dostupnost
Na upit
Presek (mm²)1×95Prečnik (mm)17,4Masa (kg/km)945Struja 100 % (A)430Struja 85 % (A)470Struja 60 % (A)560Struja 35 % (A)730Pad napona (V/100 A·10 m)0,264Dostupnost
Na upit
Presek (mm²)1×120Prečnik (mm)19,3Masa (kg/km)1195Struja 100 % (A)500Struja 85 % (A)540Struja 60 % (A)650Struja 35 % (A)850Pad napona (V/100 A·10 m)0,206Dostupnost
Na upit
Presek (mm²)1×150Prečnik (mm)21,4Masa (kg/km)1475Struja 100 % (A)580Struja 85 % (A)630Struja 60 % (A)750Struja 35 % (A)980Pad napona (V/100 A·10 m)0,166Dostupnost
Na upit
Presek (mm²)1×185Prečnik (mm)23,3Masa (kg/km)1780Struja 100 % (A)665Struja 85 % (A)720Struja 60 % (A)860Struja 35 % (A)1120Pad napona (V/100 A·10 m)0,136Dostupnost
Na upit
Presek (mm²)1×240Prečnik (mm)26,4Masa (kg/km)2300Struja 100 % (A)780Struja 85 % (A)845Struja 60 % (A)1005Struja 35 % (A)1320Pad napona (V/100 A·10 m)0,101Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

ProvodnikCu žareni, klasa D (ekstra-savitljiv)
OblogaGuma, tip EM5 (EN 50363-2-2)
BojaCrna / Black
OznačavanjeMetar po metar / Meter by meter

Tehnički podaci

Napon Uo/U100 / 100 V
Maks. temp. provodnika85 °C
Temp. kratkog spoja250 °C (maks. 5 s)
Min. radna temp.-20 °C (pokretno)
Savijanje5 × D
OtpornostUlja i masti; AG2 / Oils; AG2

Primena

Savitljivi gumeni kabl za velike struje između izvora za zavarivanje i elektrode. Za ručno i automatsko zavarivanje, mašine alatke, transportere i montažne linije; savitljivost sprečava čvorove i lom žica.

Standardi

SRPSHD 22.6 S2:2010 (ZN/S)

EN 50525-2-81 · EN 60332-1 · HAR · SRPS HD 22.6 S2:2010 (ZN/S)

Dokumentacija

H01N2-D · PDF · 358 KBPreuzmite tehnički list (PDF)
