H05BQ-F

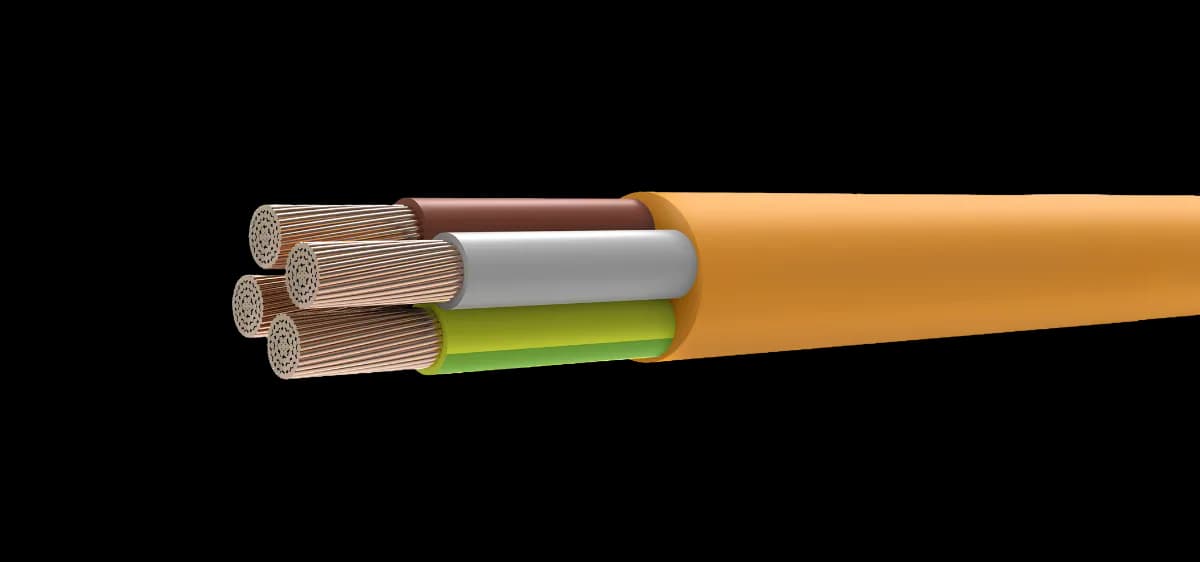

Bezhalogeni savitljivi instalacioni kabl sa poliuretanskim (PUR) plaštom (H05BQ-F), 300/500V.
Preuzmite tehnički list (PDF)
Varijante
| Žile × presek (n × mm²)2×0,75 | Deblj. izol. (mm)0,6 | Deblj. plašta (mm)0,8 | Prečnik min-maks (mm)5,7 – 7,4 | Otpor 20°C (Ω/km)26,0 | Struja (A)12 | Masa metala (kg/km)14,4 | Masa (kg/km)43 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×1,0 | Deblj. izol. (mm)0,6 | Deblj. plašta (mm)0,9 | Prečnik min-maks (mm)6,1 – 8,0 | Otpor 20°C (Ω/km)19,5 | Struja (A)15 | Masa metala (kg/km)19,2 | Masa (kg/km)53 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×0,75 | Deblj. izol. (mm)0,6 | Deblj. plašta (mm)0,9 | Prečnik min-maks (mm)6,2 – 8,1 | Otpor 20°C (Ω/km)26,0 | Struja (A)12 | Masa metala (kg/km)21,6 | Masa (kg/km)56 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×1,0 | Deblj. izol. (mm)0,6 | Deblj. plašta (mm)0,9 | Prečnik min-maks (mm)6,5 – 8,5 | Otpor 20°C (Ω/km)19,5 | Struja (A)15,5 | Masa metala (kg/km)28,8 | Masa (kg/km)66 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×0,75 | Deblj. izol. (mm)0,6 | Deblj. plašta (mm)0,9 | Prečnik min-maks (mm)6,8 – 8,8 | Otpor 20°C (Ω/km)26,0 | Struja (A)12 | Masa metala (kg/km)28,8 | Masa (kg/km)68 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×1,0 | Deblj. izol. (mm)0,6 | Deblj. plašta (mm)0,9 | Prečnik min-maks (mm)7,1 – 9,3 | Otpor 20°C (Ω/km)19,5 | Struja (A)13 | Masa metala (kg/km)38,4 | Masa (kg/km)81 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×0,75 | Deblj. izol. (mm)0,6 | Deblj. plašta (mm)1,0 | Prečnik min-maks (mm)7,6 – 9,9 | Otpor 20°C (Ω/km)26,0 | Struja (A)12 | Masa metala (kg/km)36 | Masa (kg/km)83 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×1,0 | Deblj. izol. (mm)0,6 | Deblj. plašta (mm)1,0 | Prečnik min-maks (mm)8,0 – 10,3 | Otpor 20°C (Ω/km)19,5 | Struja (A)13,5 | Masa metala (kg/km)48 | Masa (kg/km)99 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikBakarno uže, klasa 5 / Cu rope, cl.5
IzolacijaUmreženi elastomer, tip EI6
IspunaGuma / plastika (ili plašt)
PlaštPoliuretan (PUR), tip TMPU, narandžast
IdentifikacijaHD 308 S2
Tehnički podaci
Napon Uo/U300 / 500 V
Ispitni napon2,0 kV
Temp. pri polaganju-30 … +80 °C
Temp. fiksno-40 … +90 °C
Temp. kratkog spoja200 °C
Savijanje6 × D
Primena
Za suve, vlažne i mokre prostore i na otvorenom, uz srednja mehanička opterećenja. Otporan na ulja: marine, gradilišta, brodogradilišta, ručni alat, pokretni motori. Savitljiv do -40 °C.
Standardi
HD308 S2
EN 50525-2-21 · HD 308 S2
Dokumentacija
H05BQ-F · PDF · 358 KBPreuzmite tehnički list (PDF)
