NSGAFöU

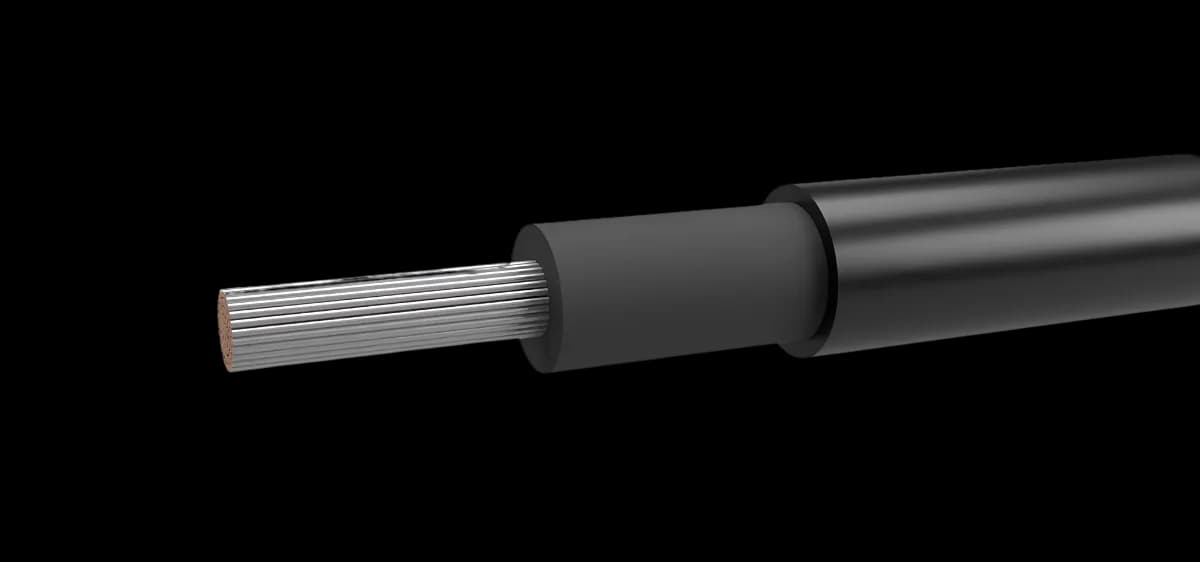

Gumeni jednožilni kabl 1,8/3 kV (NSGAFöU), kratkospojno i zemljospojno siguran do 1000 V, otporan na ulje, za povećana mehanička naprezanja.
Preuzmite tehnički list (PDF)
Varijante
| Presek (mm²)1×1,5 | približno (AWG)16 | Spolj. prečnik min-maks (mm)5,1 – 7,0 | Masa bakra (kg/km)14,4 | Masa (kg/km)65,0 | Dostupnost Na upit |
| Presek (mm²)1×2,5 | približno (AWG)14 | Spolj. prečnik min-maks (mm)5,6 – 7,5 | Masa bakra (kg/km)24,0 | Masa (kg/km)80,0 | Dostupnost Na upit |
| Presek (mm²)1×4 | približno (AWG)12 | Spolj. prečnik min-maks (mm)6,2 – 9,0 | Masa bakra (kg/km)38,0 | Masa (kg/km)95,0 | Dostupnost Na upit |
| Presek (mm²)1×6 | približno (AWG)10 | Spolj. prečnik min-maks (mm)6,7 – 9,5 | Masa bakra (kg/km)58,0 | Masa (kg/km)110,0 | Dostupnost Na upit |
| Presek (mm²)1×10 | približno (AWG)8 | Spolj. prečnik min-maks (mm)8,1 – 11,0 | Masa bakra (kg/km)96,0 | Masa (kg/km)165,0 | Dostupnost Na upit |
| Presek (mm²)1×16 | približno (AWG)6 | Spolj. prečnik min-maks (mm)9,1 – 13,0 | Masa bakra (kg/km)154,0 | Masa (kg/km)235,0 | Dostupnost Na upit |
| Presek (mm²)1×25 | približno (AWG)4 | Spolj. prečnik min-maks (mm)11,1 – 15,0 | Masa bakra (kg/km)240,0 | Masa (kg/km)360,0 | Dostupnost Na upit |
| Presek (mm²)1×35 | približno (AWG)2 | Spolj. prečnik min-maks (mm)12,3 – 16,5 | Masa bakra (kg/km)336,0 | Masa (kg/km)460,0 | Dostupnost Na upit |
| Presek (mm²)1×50 | približno (AWG)1 | Spolj. prečnik min-maks (mm)13,8 – 18,0 | Masa bakra (kg/km)480,0 | Masa (kg/km)620,0 | Dostupnost Na upit |
| Presek (mm²)1×70 | približno (AWG)2/0 | Spolj. prečnik min-maks (mm)15,5 – 20,5 | Masa bakra (kg/km)672,0 | Masa (kg/km)820,0 | Dostupnost Na upit |
| Presek (mm²)1×95 | približno (AWG)3/0 | Spolj. prečnik min-maks (mm)17,7 – 24,0 | Masa bakra (kg/km)912,0 | Masa (kg/km)1070,0 | Dostupnost Na upit |
| Presek (mm²)1×120 | približno (AWG)4/0 | Spolj. prečnik min-maks (mm)19,2 – 26,0 | Masa bakra (kg/km)1152,0 | Masa (kg/km)1330,0 | Dostupnost Na upit |
| Presek (mm²)1×150 | približno (AWG)300 kcmil | Spolj. prečnik min-maks (mm)21,1 – 28,0 | Masa bakra (kg/km)1440,0 | Masa (kg/km)1620,0 | Dostupnost Na upit |
| Presek (mm²)1×185 | približno (AWG)350 kcmil | Spolj. prečnik min-maks (mm)23,1 – 31,0 | Masa bakra (kg/km)1776,0 | Masa (kg/km)1960,0 | Dostupnost Na upit |
| Presek (mm²)1×240 | približno (AWG)500 kcmil | Spolj. prečnik min-maks (mm)26,0 – 34,5 | Masa bakra (kg/km)2304,0 | Masa (kg/km)2570,0 | Dostupnost Na upit |
| Presek (mm²)1×300 | približno (AWG)600 kcmil | Spolj. prečnik min-maks (mm)28,4 – 38,0 | Masa bakra (kg/km)2880,0 | Masa (kg/km)3180,0 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikCu kalajisan, fina žica, kl.5 / tinned
IzolacijaGuma EPR, tip 3GI3 (VDE 0207-20)
PlaštPolihloropren, tip 5GM3 (VDE 0207-21)
BojaCrna ili narandžasta / black or orange
Tehnički podaci
Napon Uo/U1,8 / 3 kV
Ispitni napon6 kV
Maks. radna temp. provodnika+90 °C
Temp. opseg, pokretno-25 … +80 °C
Temp. opseg, fiksno-40 … +80 °C
Savijanje10 × D (6 × D fiksno)
Primena
Za šinska vozila, autobuse i suve prostorije. U razvodnim postrojenjima i ormanima kratkospojno i zemljospojno siguran do 1000 V. Za cevi, kanale, pokretne delove i ožičenje uređaja; ne na regale i lestve.
Standardi
DIN VDE 0250-602 · EN 60332-1-2 · EN 60811-404
Dokumentacija
NSGAFöU · PDF · 340 KBPreuzmite tehnički list (PDF)
