H05VV-F
PP/J · H05VV-F · SRPS HD 21.5

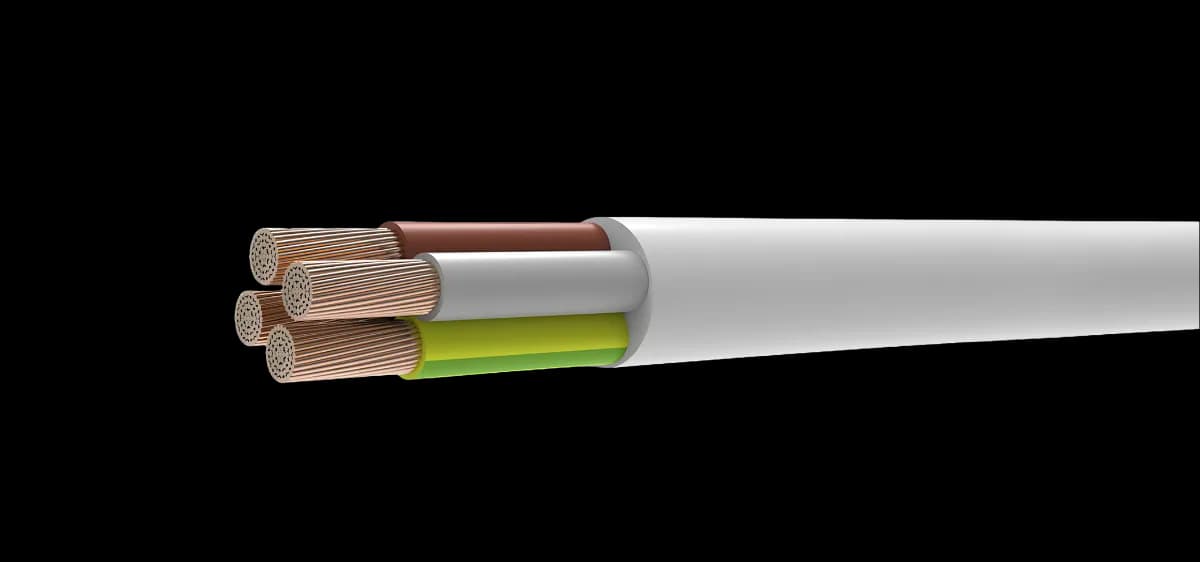

Savitljivi kabl sa PVC izolacijom i PVC plaštom (H05VV-F · JUS PP/J), 300/500 V, za srednja mehanička naprezanja.
Preuzmite tehnički list (PDF)
Varijante
| Žile × presek (n × mm²)2×0,75 | Otpor 20°C (Ω/km)26,0 | Struja (A)6 | Deblj. izol. (mm)0,6 | Spolj. prečnik (mm)6,0 | Masa metala (kg/km)14,4 | Masa (kg/km)53,5 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×1,0 | Otpor 20°C (Ω/km)19,5 | Struja (A)10 | Deblj. izol. (mm)0,6 | Spolj. prečnik (mm)6,6 | Masa metala (kg/km)19,2 | Masa (kg/km)61,5 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×1,5 | Otpor 20°C (Ω/km)13,3 | Struja (A)16 | Deblj. izol. (mm)0,7 | Spolj. prečnik (mm)7,2 | Masa metala (kg/km)23,0 | Masa (kg/km)82,5 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×2,5 | Otpor 20°C (Ω/km)7,98 | Struja (A)20 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)8,8 | Masa metala (kg/km)48,0 | Masa (kg/km)127 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×4,0 | Otpor 20°C (Ω/km)4,95 | Struja (A)30 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)10,2 | Masa metala (kg/km)76,8 | Masa (kg/km)174 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×0,75 | Otpor 20°C (Ω/km)26,0 | Struja (A)6 | Deblj. izol. (mm)0,6 | Spolj. prečnik (mm)6,4 | Masa metala (kg/km)21,6 | Masa (kg/km)63 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×1,0 | Otpor 20°C (Ω/km)19,5 | Struja (A)10 | Deblj. izol. (mm)0,6 | Spolj. prečnik (mm)7,2 | Masa metala (kg/km)28,8 | Masa (kg/km)73 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×1,5 | Otpor 20°C (Ω/km)13,3 | Struja (A)16 | Deblj. izol. (mm)0,7 | Spolj. prečnik (mm)8,1 | Masa metala (kg/km)34,6 | Masa (kg/km)103 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×2,5 | Otpor 20°C (Ω/km)7,98 | Struja (A)20 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)9,5 | Masa metala (kg/km)72,0 | Masa (kg/km)159 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×4,0 | Otpor 20°C (Ω/km)4,95 | Struja (A)30 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)11,0 | Masa metala (kg/km)115,2 | Masa (kg/km)218 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×0,75 | Otpor 20°C (Ω/km)26,0 | Struja (A)6 | Deblj. izol. (mm)0,6 | Spolj. prečnik (mm)6,9 | Masa metala (kg/km)28,8 | Masa (kg/km)76 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×1,0 | Otpor 20°C (Ω/km)19,5 | Struja (A)10 | Deblj. izol. (mm)0,6 | Spolj. prečnik (mm)7,8 | Masa metala (kg/km)38,4 | Masa (kg/km)92,5 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×1,5 | Otpor 20°C (Ω/km)13,3 | Struja (A)16 | Deblj. izol. (mm)0,7 | Spolj. prečnik (mm)8,7 | Masa metala (kg/km)46,1 | Masa (kg/km)129 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×2,5 | Otpor 20°C (Ω/km)7,98 | Struja (A)20 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)10,4 | Masa metala (kg/km)96,0 | Masa (kg/km)193 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×4,0 | Otpor 20°C (Ω/km)4,95 | Struja (A)30 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)12,0 | Masa metala (kg/km)153,6 | Masa (kg/km)269 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×0,75 | Otpor 20°C (Ω/km)26,0 | Struja (A)6 | Deblj. izol. (mm)0,6 | Spolj. prečnik (mm)7,7 | Masa metala (kg/km)36,0 | Masa (kg/km)96,5 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×1,0 | Otpor 20°C (Ω/km)19,5 | Struja (A)10 | Deblj. izol. (mm)0,6 | Spolj. prečnik (mm)8,6 | Masa metala (kg/km)48,0 | Masa (kg/km)112 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×1,5 | Otpor 20°C (Ω/km)13,3 | Struja (A)16 | Deblj. izol. (mm)0,7 | Spolj. prečnik (mm)9,8 | Masa metala (kg/km)57,6 | Masa (kg/km)162,5 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×2,5 | Otpor 20°C (Ω/km)7,98 | Struja (A)20 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)11,6 | Masa metala (kg/km)120,0 | Masa (kg/km)243 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×4,0 | Otpor 20°C (Ω/km)4,95 | Struja (A)30 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)13,6 | Masa metala (kg/km)192,0 | Masa (kg/km)345 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikBakarno uže, klasa 5 / Cu rope, cl.5
IzolacijaPVC smeša, tip TI2 / PVC, type TI2
PlaštPVC smeša, tip TM2 / PVC, type TM2
IdentifikacijaHD 308 S2
Tehnički podaci
Napon Uo/U300 / 500 V
Ispitni napon2,0 kV
CPR klasaEca
Poluprečnik savijanja6 × D
Maks. temp. provodnika70 °C
Temp. kratkog spoja160 °C
Primena
Savitljivi kabl za srednja mehanička naprezanja; dozvoljena česta savijanja i uvrtanja. Za kućne aparate u domaćinstvu, kuhinjama i kancelarijama, u suvim i vlažnim uslovima; i za fiksno polaganje u nameštaju.
Standardi
IEC60227
HD308 S2
SRPSHD 21.5 (PP/J)
EN 50525-2-11 · IEC 60227 · HD 308 S2 · SRPS HD 21.5 (PP/J)
Dokumentacija
H05VV-F · PDF · 364 KBPreuzmite tehnički list (PDF)
