H07V-R
P/M · H07V-R · JUS N.C3.200

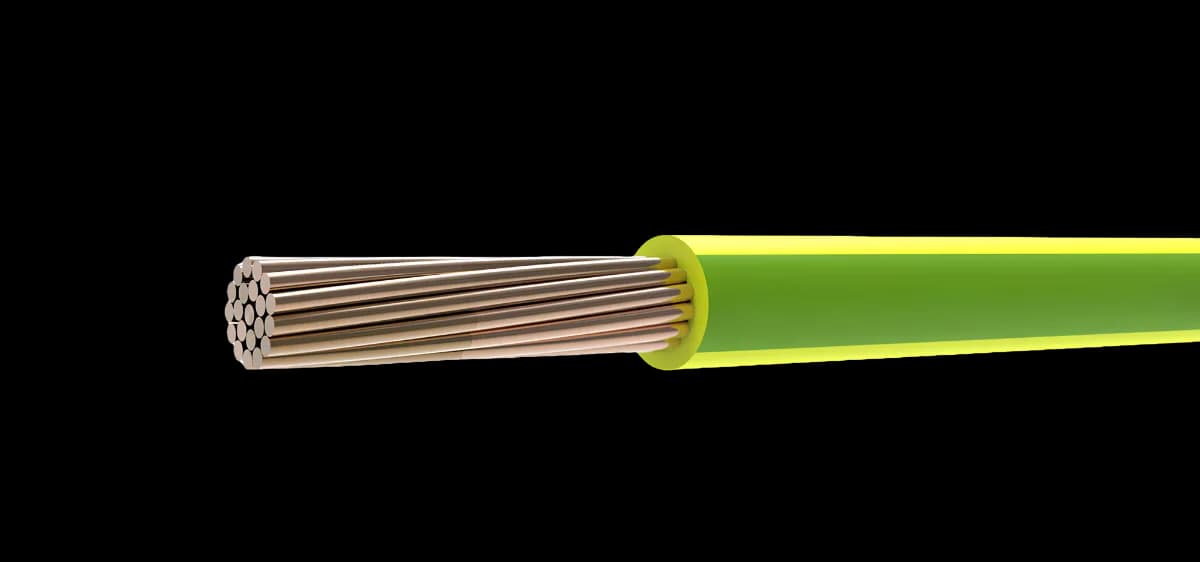

Niskonaponski PVC izolovani savitljivi bakarni provodnik (H07V-R · JUS P/M), uže klase 2, 450/750 V.
Preuzmite tehnički list (PDF)
Varijante
| Presek (mm²)1,5 | Otpor 20°C (Ω/km)12,1 | Struja (A)17,5 | Deblj. izol. (mm)0,7 | Spolj. prečnik (mm)3,0 | Masa metala (kg/km)14,4 | Masa (kg/km)23 | Dostupnost Na upit |
| Presek (mm²)2,5 | Otpor 20°C (Ω/km)7,41 | Struja (A)24 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)3,6 | Masa metala (kg/km)24,0 | Masa (kg/km)35 | Dostupnost Na upit |
| Presek (mm²)4 | Otpor 20°C (Ω/km)4,61 | Struja (A)32 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)4,2 | Masa metala (kg/km)38,4 | Masa (kg/km)51 | Dostupnost Na upit |
| Presek (mm²)6 | Otpor 20°C (Ω/km)3,08 | Struja (A)41 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)4,7 | Masa metala (kg/km)57,6 | Masa (kg/km)71 | Dostupnost Na upit |
| Presek (mm²)10 | Otpor 20°C (Ω/km)1,830 | Struja (A)57 | Deblj. izol. (mm)1,0 | Spolj. prečnik (mm)6,1 | Masa metala (kg/km)96,0 | Masa (kg/km)120 | Dostupnost Na upit |
| Presek (mm²)16 | Otpor 20°C (Ω/km)1,150 | Struja (A)76 | Deblj. izol. (mm)1,0 | Spolj. prečnik (mm)7,2 | Masa metala (kg/km)153,6 | Masa (kg/km)180 | Dostupnost Na upit |
| Presek (mm²)25 | Otpor 20°C (Ω/km)0,727 | Struja (A)101 | Deblj. izol. (mm)1,2 | Spolj. prečnik (mm)8,4 | Masa metala (kg/km)240,0 | Masa (kg/km)280 | Dostupnost Na upit |
| Presek (mm²)35 | Otpor 20°C (Ω/km)0,524 | Struja (A)125 | Deblj. izol. (mm)1,2 | Spolj. prečnik (mm)9,5 | Masa metala (kg/km)336,0 | Masa (kg/km)380 | Dostupnost Na upit |
| Presek (mm²)50 | Otpor 20°C (Ω/km)0,387 | Struja (A)151 | Deblj. izol. (mm)1,4 | Spolj. prečnik (mm)11,3 | Masa metala (kg/km)480,0 | Masa (kg/km)490 | Dostupnost Na upit |
| Presek (mm²)70 | Otpor 20°C (Ω/km)0,268 | Struja (A)192 | Deblj. izol. (mm)1,4 | Spolj. prečnik (mm)12,6 | Masa metala (kg/km)672,0 | Masa (kg/km)710 | Dostupnost Na upit |
| Presek (mm²)95 | Otpor 20°C (Ω/km)0,193 | Struja (A)232 | Deblj. izol. (mm)1,6 | Spolj. prečnik (mm)14,7 | Masa metala (kg/km)912,0 | Masa (kg/km)980 | Dostupnost Na upit |
| Presek (mm²)120 | Otpor 20°C (Ω/km)0,1530 | Struja (A)269 | Deblj. izol. (mm)1,6 | Spolj. prečnik (mm)16,2 | Masa metala (kg/km)1152,0 | Masa (kg/km)1210 | Dostupnost Na upit |
| Presek (mm²)150 | Otpor 20°C (Ω/km)0,1240 | Struja (A)300 | Deblj. izol. (mm)1,8 | Spolj. prečnik (mm)18,1 | Masa metala (kg/km)1440,0 | Masa (kg/km)1510 | Dostupnost Na upit |
| Presek (mm²)185 | Otpor 20°C (Ω/km)0,0991 | Struja (A)341 | Deblj. izol. (mm)2,0 | Spolj. prečnik (mm)20,2 | Masa metala (kg/km)1776,0 | Masa (kg/km)1900 | Dostupnost Na upit |
| Presek (mm²)240 | Otpor 20°C (Ω/km)0,0754 | Struja (A)400 | Deblj. izol. (mm)2,2 | Spolj. prečnik (mm)22,9 | Masa metala (kg/km)2304,0 | Masa (kg/km)2490 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikBakarno uže, klasa 2 / Cu rope, cl.2
IzolacijaPVC smeša / PVC compound
CPR klasaEca
IdentifikacijaEN 50525-1
Tehnički podaci
Napon Uo/U450 / 750 V
Ispitni napon2,5 kV
Poluprečnik savijanja6 × D
Maks. temp. provodnika70 °C
Temp. kratkog spoja160 °C
Preseci1,5 – 240 mm²
Primena
Za polaganje u cevima, na malteru ili ispod maltera, u zatvorenim instalacionim kanalima i za unutrašnje ožičenje mašina, razvodnih uređaja i ormana. Nije za direktno polaganje ispod maltera.
Standardi
IEC60227
IEC60332-1
EN 50525-2-31 · IEC 60227 · IEC 60332-1 · JUS N.C3.200 (P/M)
Dokumentacija
H07V-R · PDF · 358 KBPreuzmite tehnički list (PDF)
