H07V2-K

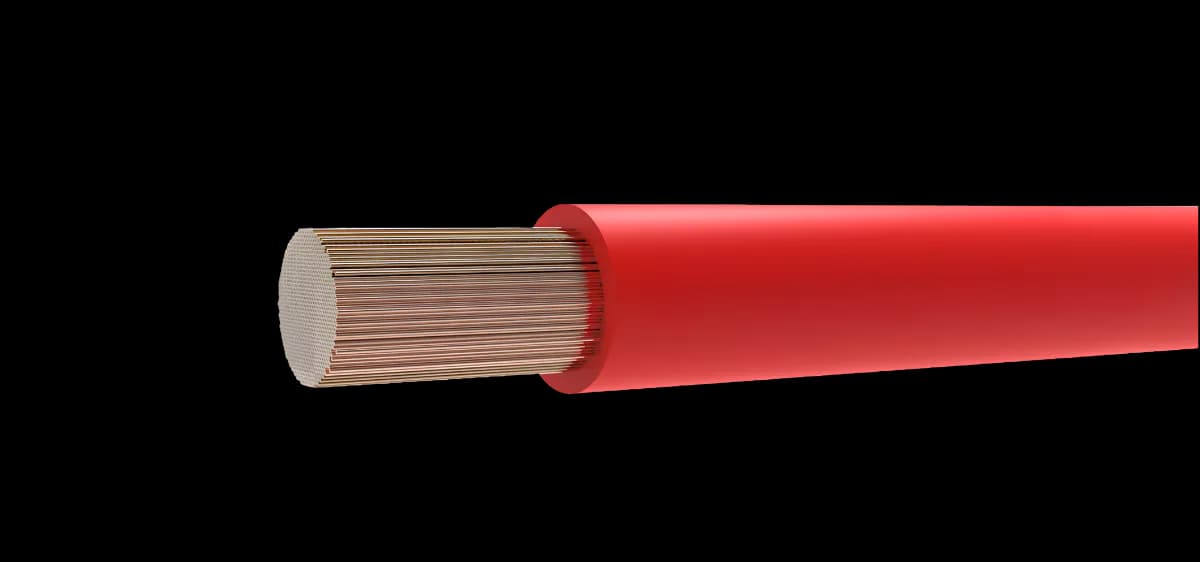

Niskonaponski savitljivi PVC izolovani bakarni provodnik za 90 °C (H07V2-K), uže klase 5, 450/750 V.
Preuzmite tehnički list (PDF)
Varijante
| Presek (mm²)1,5 | Otpor 20°C (Ω/km)13,3 | Struja (A)24 | Deblj. izol. (mm)0,7 | Spolj. prečnik (mm)3,0 | Masa metala (kg/km)14,4 | Masa (kg/km)22 | Dostupnost Na upit |
| Presek (mm²)2,5 | Otpor 20°C (Ω/km)7,98 | Struja (A)32 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)3,7 | Masa metala (kg/km)24,0 | Masa (kg/km)35 | Dostupnost Na upit |
| Presek (mm²)4 | Otpor 20°C (Ω/km)4,95 | Struja (A)42 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)4,3 | Masa metala (kg/km)38,4 | Masa (kg/km)52 | Dostupnost Na upit |
| Presek (mm²)6 | Otpor 20°C (Ω/km)3,30 | Struja (A)54 | Deblj. izol. (mm)0,8 | Spolj. prečnik (mm)5,0 | Masa metala (kg/km)57,6 | Masa (kg/km)74 | Dostupnost Na upit |
| Presek (mm²)10 | Otpor 20°C (Ω/km)1,910 | Struja (A)73 | Deblj. izol. (mm)1,0 | Spolj. prečnik (mm)6,5 | Masa metala (kg/km)96,0 | Masa (kg/km)122 | Dostupnost Na upit |
| Presek (mm²)16 | Otpor 20°C (Ω/km)1,210 | Struja (A)98 | Deblj. izol. (mm)1,0 | Spolj. prečnik (mm)7,8 | Masa metala (kg/km)153,6 | Masa (kg/km)186 | Dostupnost Na upit |
| Presek (mm²)25 | Otpor 20°C (Ω/km)0,780 | Struja (A)129 | Deblj. izol. (mm)1,2 | Spolj. prečnik (mm)9,8 | Masa metala (kg/km)240,0 | Masa (kg/km)290 | Dostupnost Na upit |
| Presek (mm²)35 | Otpor 20°C (Ω/km)0,554 | Struja (A)158 | Deblj. izol. (mm)1,2 | Spolj. prečnik (mm)10,9 | Masa metala (kg/km)336,0 | Masa (kg/km)392 | Dostupnost Na upit |
| Presek (mm²)50 | Otpor 20°C (Ω/km)0,386 | Struja (A)198 | Deblj. izol. (mm)1,4 | Spolj. prečnik (mm)12,8 | Masa metala (kg/km)480,0 | Masa (kg/km)557 | Dostupnost Na upit |
| Presek (mm²)70 | Otpor 20°C (Ω/km)0,272 | Struja (A)245 | Deblj. izol. (mm)1,4 | Spolj. prečnik (mm)14,5 | Masa metala (kg/km)672,0 | Masa (kg/km)760 | Dostupnost Na upit |
| Presek (mm²)95 | Otpor 20°C (Ω/km)0,206 | Struja (A)292 | Deblj. izol. (mm)1,6 | Spolj. prečnik (mm)16,7 | Masa metala (kg/km)912,0 | Masa (kg/km)1028 | Dostupnost Na upit |
| Presek (mm²)120 | Otpor 20°C (Ω/km)0,161 | Struja (A)344 | Deblj. izol. (mm)1,6 | Spolj. prečnik (mm)19,0 | Masa metala (kg/km)1152,0 | Masa (kg/km)1286 | Dostupnost Na upit |
| Presek (mm²)150 | Otpor 20°C (Ω/km)0,129 | Struja (A)391 | Deblj. izol. (mm)1,8 | Spolj. prečnik (mm)20,7 | Masa metala (kg/km)1440,0 | Masa (kg/km)1603 | Dostupnost Na upit |
| Presek (mm²)185 | Otpor 20°C (Ω/km)0,106 | Struja (A)448 | Deblj. izol. (mm)2,0 | Spolj. prečnik (mm)23,0 | Masa metala (kg/km)1776,0 | Masa (kg/km)1978 | Dostupnost Na upit |
| Presek (mm²)240 | Otpor 20°C (Ω/km)0,0801 | Struja (A)528 | Deblj. izol. (mm)2,2 | Spolj. prečnik (mm)26,1 | Masa metala (kg/km)2304,0 | Masa (kg/km)2557 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikBakarno uže, klasa 5 / Cu rope, cl.5
IzolacijaPVC smeša, tip TI3 / PVC, type TI3
Temp. klasa90 °C (EN 50363-3)
IdentifikacijaEN 50525-1
Tehnički podaci
Napon Uo/U450 / 750 V
Ispitni napon2,5 kV
Poluprečnik savijanja6 × D
Maks. temp. provodnika90 °C
Temp. kratkog spoja160 °C
Klasa provodnika5 (EN 60228)
Primena
Za polaganje u instalacionim cevima, na malteru i ispod maltera u suvim prostorijama i u zatvorenim kanalima. Za unutrašnje ožičenje razvodnih ormana i za osvetljenje do 1000 V AC odnosno 750 V DC prema zemlji.
Standardi
IEC60227
EN 50525-2-31 · IEC 60227
