NYM

PP-Y · NYM

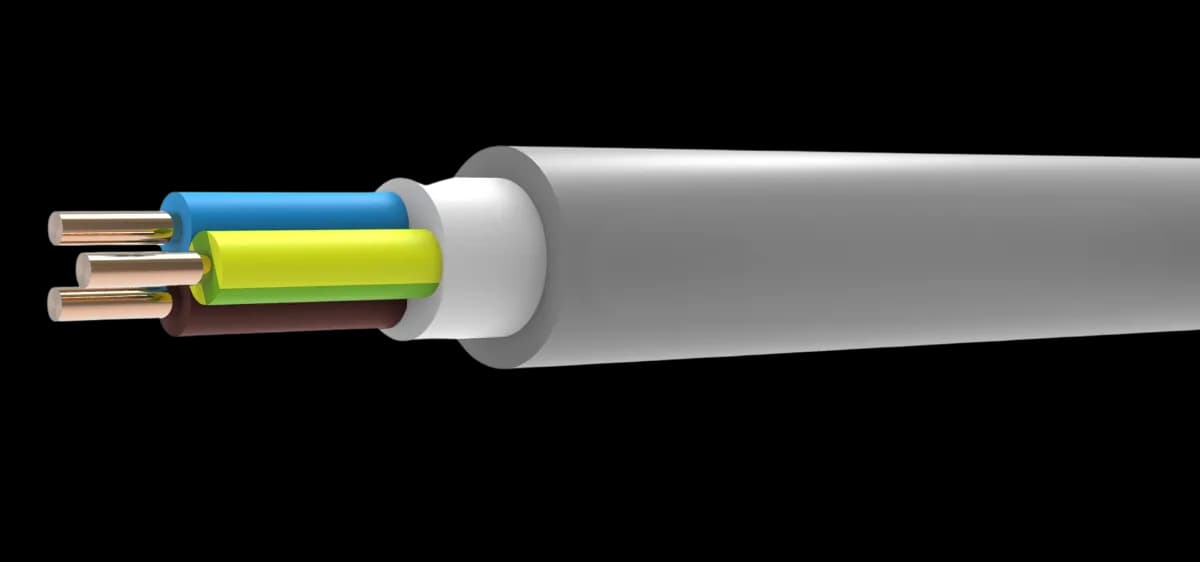

Instalacioni kabl sa PVC izolacijom i PVC plaštom (NYM · JUS PP-Y), 300/500 V, za domaćinstvo i industriju.

Varijante


Žile × presek (n × mm²)1×1,5	Otpor 20°C (Ω/km)12,1	Struja (A)17,5	Deblj. izol. (mm)0,6	Spolj. prečnik (mm)5,3	Masa metala (kg/km)14,4	Masa (kg/km)49	Dostupnost Na upit
Žile × presek (n × mm²)1×2,5	Otpor 20°C (Ω/km)7,4	Struja (A)24	Deblj. izol. (mm)0,7	Spolj. prečnik (mm)5,8	Masa metala (kg/km)24,0	Masa (kg/km)65	Dostupnost Na upit
Žile × presek (n × mm²)1×4	Otpor 20°C (Ω/km)4,6	Struja (A)32	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)6,5	Masa metala (kg/km)38,4	Masa (kg/km)87	Dostupnost Na upit
Žile × presek (n × mm²)1×6	Otpor 20°C (Ω/km)3,08	Struja (A)41	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)7,1	Masa metala (kg/km)57,6	Masa (kg/km)111	Dostupnost Na upit
Žile × presek (n × mm²)1×10	Otpor 20°C (Ω/km)1,830	Struja (A)57	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)8,2	Masa metala (kg/km)96,0	Masa (kg/km)167	Dostupnost Na upit
Žile × presek (n × mm²)1×16	Otpor 20°C (Ω/km)1,150	Struja (A)76	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)9,3	Masa metala (kg/km)153,6	Masa (kg/km)250	Dostupnost Na upit
Žile × presek (n × mm²)2×1,5	Otpor 20°C (Ω/km)12,1	Struja (A)17,5	Deblj. izol. (mm)0,6	Spolj. prečnik (mm)8,2	Masa metala (kg/km)28,8	Masa (kg/km)123	Dostupnost Na upit
Žile × presek (n × mm²)2×2,5	Otpor 20°C (Ω/km)7,4	Struja (A)24	Deblj. izol. (mm)0,7	Spolj. prečnik (mm)9,5	Masa metala (kg/km)48,0	Masa (kg/km)167	Dostupnost Na upit
Žile × presek (n × mm²)2×4	Otpor 20°C (Ω/km)4,61	Struja (A)32	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)11,2	Masa metala (kg/km)76,8	Masa (kg/km)227	Dostupnost Na upit
Žile × presek (n × mm²)2×6	Otpor 20°C (Ω/km)3,08	Struja (A)41	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)12,3	Masa metala (kg/km)115,2	Masa (kg/km)288	Dostupnost Na upit
Žile × presek (n × mm²)2×10	Otpor 20°C (Ω/km)1,830	Struja (A)57	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)15,0	Masa metala (kg/km)192,0	Masa (kg/km)470	Dostupnost Na upit
Žile × presek (n × mm²)2×16	Otpor 20°C (Ω/km)1,150	Struja (A)76	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)17,1	Masa metala (kg/km)307,2	Masa (kg/km)703	Dostupnost Na upit
Žile × presek (n × mm²)2×25	Otpor 20°C (Ω/km)0,727	Struja (A)101	Deblj. izol. (mm)1,2	Spolj. prečnik (mm)20,5	Masa metala (kg/km)480,0	Masa (kg/km)1028	Dostupnost Na upit
Žile × presek (n × mm²)2×35	Otpor 20°C (Ω/km)0,524	Struja (A)125	Deblj. izol. (mm)1,2	Spolj. prečnik (mm)22,6	Masa metala (kg/km)672,0	Masa (kg/km)1133	Dostupnost Na upit
Žile × presek (n × mm²)3×1,5	Otpor 20°C (Ω/km)12,1	Struja (A)17,5	Deblj. izol. (mm)0,6	Spolj. prečnik (mm)8,5	Masa metala (kg/km)43,2	Masa (kg/km)142	Dostupnost Na upit
Žile × presek (n × mm²)3×2,5	Otpor 20°C (Ω/km)7,4	Struja (A)24	Deblj. izol. (mm)0,7	Spolj. prečnik (mm)10,0	Masa metala (kg/km)72,0	Masa (kg/km)196	Dostupnost Na upit
Žile × presek (n × mm²)3×4	Otpor 20°C (Ω/km)4,61	Struja (A)32	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)11,8	Masa metala (kg/km)115,2	Masa (kg/km)272	Dostupnost Na upit
Žile × presek (n × mm²)3×6	Otpor 20°C (Ω/km)3,08	Struja (A)41	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)13,0	Masa metala (kg/km)172,8	Masa (kg/km)365	Dostupnost Na upit
Žile × presek (n × mm²)3×10	Otpor 20°C (Ω/km)1,830	Struja (A)57	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)15,9	Masa metala (kg/km)288,0	Masa (kg/km)576	Dostupnost Na upit
Žile × presek (n × mm²)3×16	Otpor 20°C (Ω/km)1,150	Struja (A)76	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)18,1	Masa metala (kg/km)460,8	Masa (kg/km)872	Dostupnost Na upit
Žile × presek (n × mm²)3×25	Otpor 20°C (Ω/km)0,727	Struja (A)101	Deblj. izol. (mm)1,2	Spolj. prečnik (mm)22,2	Masa metala (kg/km)720,0	Masa (kg/km)1309	Dostupnost Na upit
Žile × presek (n × mm²)3×35	Otpor 20°C (Ω/km)0,524	Struja (A)125	Deblj. izol. (mm)1,2	Spolj. prečnik (mm)24,5	Masa metala (kg/km)1008,0	Masa (kg/km)1462	Dostupnost Na upit
Žile × presek (n × mm²)4×1,5	Otpor 20°C (Ω/km)12,1	Struja (A)17,5	Deblj. izol. (mm)0,6	Spolj. prečnik (mm)9,8	Masa metala (kg/km)57,6	Masa (kg/km)170	Dostupnost Na upit
Žile × presek (n × mm²)4×2,5	Otpor 20°C (Ω/km)7,4	Struja (A)24	Deblj. izol. (mm)0,7	Spolj. prečnik (mm)11,1	Masa metala (kg/km)96,0	Masa (kg/km)238	Dostupnost Na upit
Žile × presek (n × mm²)4×4	Otpor 20°C (Ω/km)4,61	Struja (A)32	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)13,7	Masa metala (kg/km)153,6	Masa (kg/km)346	Dostupnost Na upit
Žile × presek (n × mm²)4×6	Otpor 20°C (Ω/km)3,08	Struja (A)41	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)14,7	Masa metala (kg/km)230,4	Masa (kg/km)467	Dostupnost Na upit
Žile × presek (n × mm²)4×10	Otpor 20°C (Ω/km)1,830	Struja (A)57	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)17,4	Masa metala (kg/km)384,0	Masa (kg/km)715	Dostupnost Na upit
Žile × presek (n × mm²)4×16	Otpor 20°C (Ω/km)1,150	Struja (A)76	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)19,8	Masa metala (kg/km)614,4	Masa (kg/km)1089	Dostupnost Na upit
Žile × presek (n × mm²)4×25	Otpor 20°C (Ω/km)0,727	Struja (A)101	Deblj. izol. (mm)1,2	Spolj. prečnik (mm)24,3	Masa metala (kg/km)960,0	Masa (kg/km)1645	Dostupnost Na upit
Žile × presek (n × mm²)4×35	Otpor 20°C (Ω/km)0,524	Struja (A)125	Deblj. izol. (mm)1,2	Spolj. prečnik (mm)26,9	Masa metala (kg/km)1344,0	Masa (kg/km)1825	Dostupnost Na upit
Žile × presek (n × mm²)5×1,5	Otpor 20°C (Ω/km)12,1	Struja (A)17,5	Deblj. izol. (mm)0,6	Spolj. prečnik (mm)10,6	Masa metala (kg/km)72,0	Masa (kg/km)199	Dostupnost Na upit
Žile × presek (n × mm²)5×2,5	Otpor 20°C (Ω/km)7,4	Struja (A)24	Deblj. izol. (mm)0,7	Spolj. prečnik (mm)12,0	Masa metala (kg/km)120,0	Masa (kg/km)282	Dostupnost Na upit
Žile × presek (n × mm²)5×4	Otpor 20°C (Ω/km)4,61	Struja (A)32	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)14,2	Masa metala (kg/km)192,0	Masa (kg/km)430	Dostupnost Na upit
Žile × presek (n × mm²)5×6	Otpor 20°C (Ω/km)3,08	Struja (A)41	Deblj. izol. (mm)0,8	Spolj. prečnik (mm)15,7	Masa metala (kg/km)288,0	Masa (kg/km)558	Dostupnost Na upit
Žile × presek (n × mm²)5×10	Otpor 20°C (Ω/km)1,830	Struja (A)57	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)18,8	Masa metala (kg/km)480,0	Masa (kg/km)862	Dostupnost Na upit
Žile × presek (n × mm²)5×16	Otpor 20°C (Ω/km)1,150	Struja (A)76	Deblj. izol. (mm)1,0	Spolj. prečnik (mm)22,1	Masa metala (kg/km)768,0	Masa (kg/km)1341	Dostupnost Na upit
Žile × presek (n × mm²)5×25	Otpor 20°C (Ω/km)0,727	Struja (A)101	Deblj. izol. (mm)1,2	Spolj. prečnik (mm)26,7	Masa metala (kg/km)1200,0	Masa (kg/km)2002	Dostupnost Na upit
Žile × presek (n × mm²)5×35	Otpor 20°C (Ω/km)0,524	Struja (A)125	Deblj. izol. (mm)1,2	Spolj. prečnik (mm)30,4	Masa metala (kg/km)1680,0	Masa (kg/km)2276	Dostupnost Na upit
Žile × presek (n × mm²)7×1,5	Otpor 20°C (Ω/km)12,1	Struja (A)17,5	Deblj. izol. (mm)0,6	Spolj. prečnik (mm)12,5	Masa metala (kg/km)100,8	Masa (kg/km)235	Dostupnost Na upit
Žile × presek (n × mm²)7×2,5	Otpor 20°C (Ω/km)7,4	Struja (A)24	Deblj. izol. (mm)0,7	Spolj. prečnik (mm)12,8	Masa metala (kg/km)168,0	Masa (kg/km)349	Dostupnost Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

Prijava Registracija

Konstrukcija

ProvodnikCu, klasa 1 ili 2 / class 1 or 2

IzolacijaPVC smeša, tip TI1 / PVC, TI1

IspunaPVC ili EPDM / PVC or EPDM

PlaštPVC smeša, tip TM1 / PVC, TM1

IdentifikacijaHD 308 S2

Tehnički podaci

Napon Uo/U300 / 500 V

Ispitni napon2 kV

Poluprečnik savijanja6 × D

Maks. temp. provodnika70 °C

Temp. kratkog spoja160 °C

Klasa provodnika1 / 2 (EN 60228)

Primena

Za polaganje na malter i ispod maltera, u zidove i beton, bez posebne mehaničke zaštite (ne u nabijeni ili prednapregnuti beton). Za suve, vlažne i mokre prostorije; napolju uz zaštitu od sunčevog zračenja.

Standardi

HD308 S2

DIN VDE 0250-204 · HD 308 S2 · JUS PP-Y

Dokumentacija

NYM · PDF · 401 KBPreuzmite tehnički list (PDF)
