JE-H(St)H

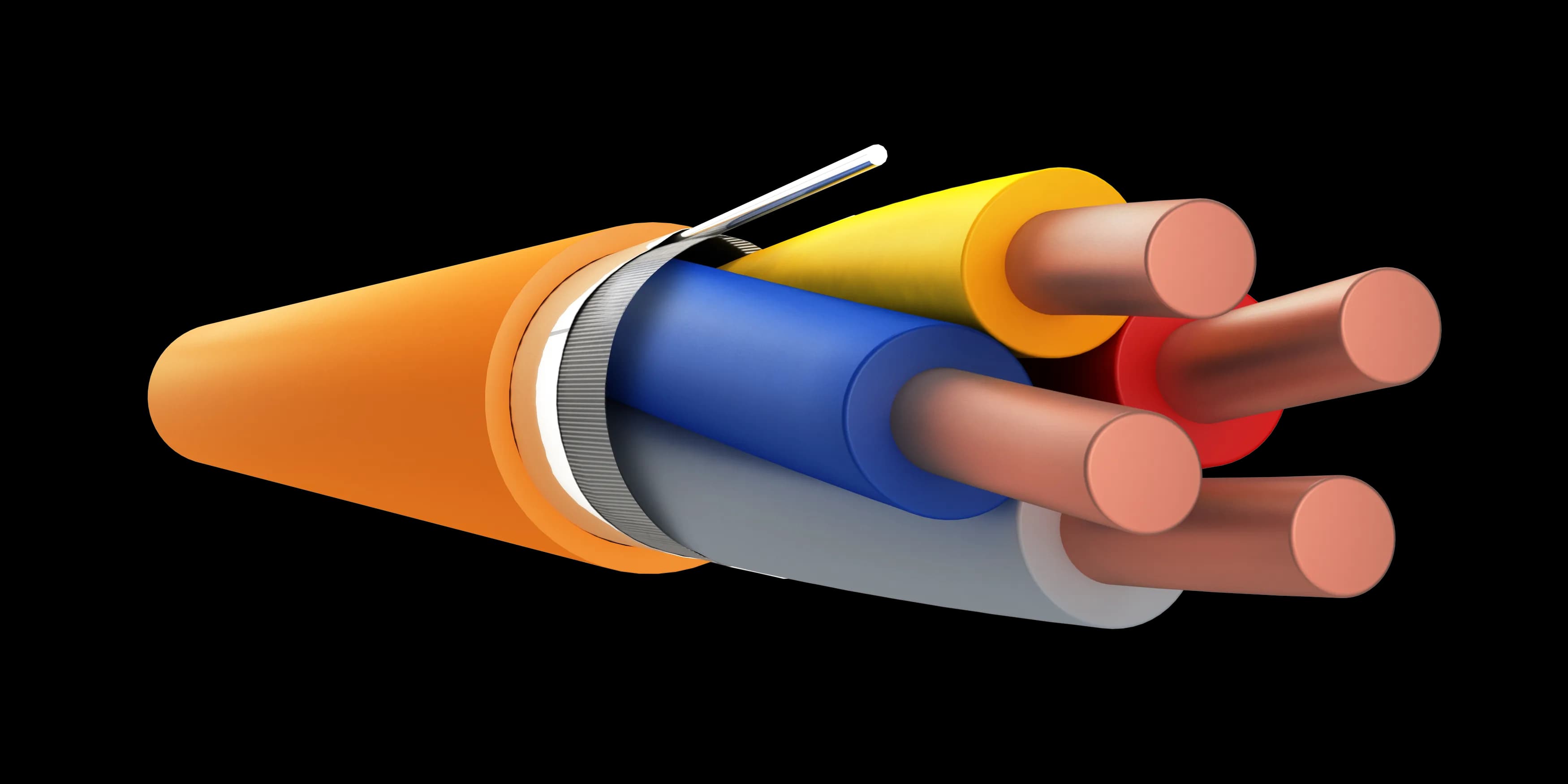

Vatrootporni bezhalogeni signalni kabl (JE-H(St)H…Bd FE180/PH120) sa silikonskom izolacijom i narandžastim HFFR plaštom.
Preuzmite tehnički list (PDF)
Varijante
| Konstrukcija (n×2×(mm·mm²))1×2×0,6 | Spolj. prečnik (mm)4,7 | Masa (kg/km)27 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×0,6 | Spolj. prečnik (mm)5,1 | Masa (kg/km)36 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))3×2×0,6 | Spolj. prečnik (mm)6,2 | Masa (kg/km)49 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×0,6 | Spolj. prečnik (mm)6,6 | Masa (kg/km)58 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))6×2×0,6 | Spolj. prečnik (mm)7,5 | Masa (kg/km)76 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))8×2×0,6 | Spolj. prečnik (mm)8,2 | Masa (kg/km)93 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))10×2×0,6 | Spolj. prečnik (mm)9,1 | Masa (kg/km)110 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))1×2×0,8 | Spolj. prečnik (mm)5,8 | Masa (kg/km)43 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×0,8 | Spolj. prečnik (mm)6,5 | Masa (kg/km)61 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))3×2×0,8 | Spolj. prečnik (mm)8,1 | Masa (kg/km)83 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×0,8 | Spolj. prečnik (mm)8,7 | Masa (kg/km)99 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))6×2×0,8 | Spolj. prečnik (mm)10,1 | Masa (kg/km)133 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))8×2×0,8 | Spolj. prečnik (mm)11,3 | Masa (kg/km)168 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))10×2×0,8 | Spolj. prečnik (mm)13,0 | Masa (kg/km)213 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))1×2×1,0 | Spolj. prečnik (mm)6,7 | Masa (kg/km)56 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×1,0 | Spolj. prečnik (mm)7,5 | Masa (kg/km)82 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))3×2×1,0 | Spolj. prečnik (mm)9,6 | Masa (kg/km)115 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×1,0 | Spolj. prečnik (mm)10,5 | Masa (kg/km)143 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))6×2×1,0 | Spolj. prečnik (mm)12,7 | Masa (kg/km)206 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))8×2×1,0 | Spolj. prečnik (mm)14,1 | Masa (kg/km)258 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))10×2×1,0 | Spolj. prečnik (mm)15,9 | Masa (kg/km)314 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))1×2×1,5 | Spolj. prečnik (mm)7,8 | Masa (kg/km)78 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×1,5 | Spolj. prečnik (mm)8,9 | Masa (kg/km)122 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))3×2×1,5 | Spolj. prečnik (mm)11,5 | Masa (kg/km)172 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×1,5 | Spolj. prečnik (mm)13,0 | Masa (kg/km)229 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))6×2×1,5 | Spolj. prečnik (mm)15,3 | Masa (kg/km)316 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))8×2×1,5 | Spolj. prečnik (mm)17,2 | Masa (kg/km)406 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))10×2×1,5 | Spolj. prečnik (mm)19,8 | Masa (kg/km)512 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))1×2×2,5 | Spolj. prečnik (mm)8,9 | Masa (kg/km)105 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×2,5 | Spolj. prečnik (mm)10,3 | Masa (kg/km)172 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))3×2×2,5 | Spolj. prečnik (mm)13,9 | Masa (kg/km)261 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×2,5 | Spolj. prečnik (mm)15,2 | Masa (kg/km)328 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))6×2×2,5 | Spolj. prečnik (mm)18,5 | Masa (kg/km)481 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))8×2×2,5 | Spolj. prečnik (mm)20,7 | Masa (kg/km)614 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))10×2×2,5 | Spolj. prečnik (mm)23,9 | Masa (kg/km)778 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Prečnik / presek (mm · mm²)0,6 mm | Otpor petlje (Ω/km)130 | Ispitni napon (V DC)500 |
| Prečnik / presek (mm · mm²)0,8 mm | Otpor petlje (Ω/km)73,2 | Ispitni napon (V DC)500 |
| Prečnik / presek (mm · mm²)1,0 mm | Otpor petlje (Ω/km)44,6 | Ispitni napon (V DC)1000 |
| Prečnik / presek (mm · mm²)1,5 mm² | Otpor petlje (Ω/km)24,6 | Ispitni napon (V DC)1000 |
| Prečnik / presek (mm · mm²)2,5 mm² | Otpor petlje (Ω/km)15,1 | Ispitni napon (V DC)1000 |
Konstrukcija
ProvodnikCu puna žica, klasa 1 / solid Cu, cl. 1
IzolacijaSilikonska, boje po VDE 0815 / silicone
Užavanje2 parice: četvorka; više: slojevi
OmotTraka od staklenih vlakana / glass fibre
EkranAl-PES traka + kalajis. Cu drain žica
PlaštHFFR, narandžasti RAL 2008 / orange
Tehnički podaci
Radni napon225 V
Ispitni napon0,5 / 1 kV DC (1 min)
Kapacitivnost maks.120 nF/km
Radna temperatura-30 … +70 °C
Radijus savijanja10 × D
Integritet kolaFE180 / PH120
Primena
Za prostore sa velikim brojem ljudi, sisteme dojave požara i bezbednosti, prenos signala, mernu i upravljačku tehniku i industrijsku elektroniku — gde se zahteva očuvanje funkcije kola u požaru.
Standardi
IEC60331-23
VDE 0815 · IEC 60331-23 · EN 50200 · EN 60332-1-2
Dokumentacija
