JE-H(St)H E30E90

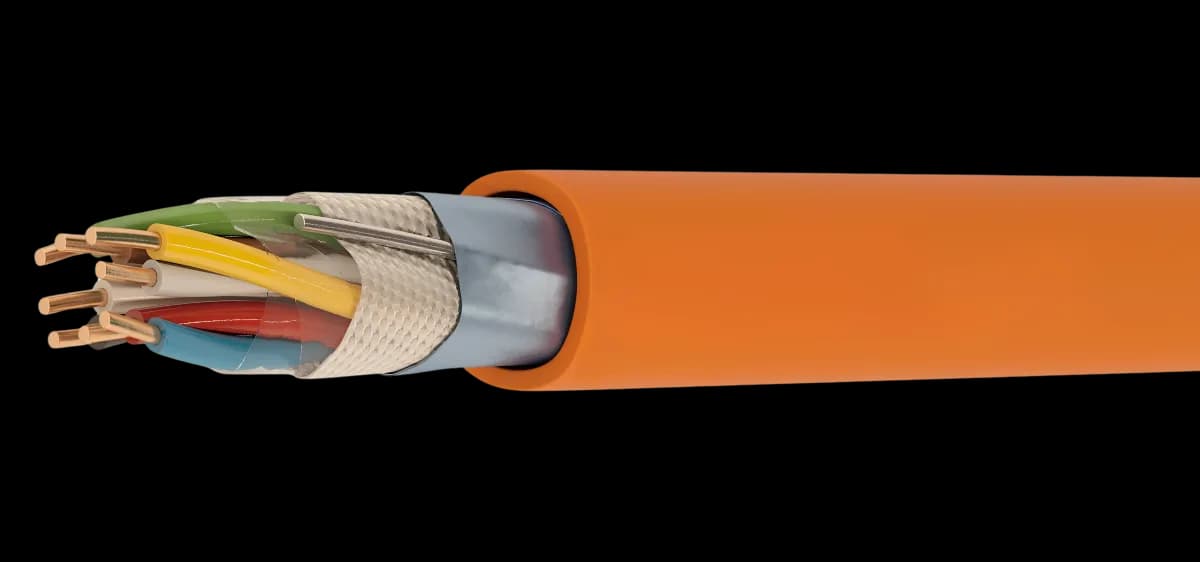

Vatrootporni bezhalogeni signalni/instrumentacioni kabl JE-H(St)H Bd sa keramizujućom izolacijom i narandžastim HFFR plaštom; integritet kola E30/E90.

Preuzmite tehnički list (PDF)

Varijante


Konstrukcija (n×2×mm)1×2×0,8	Spolj. prečnik (mm)5,4	Masa bakra (kg/km)14,3	Masa (kg/km)38	Dostupnost Na upit
Konstrukcija (n×2×mm)2×2×0,8	Spolj. prečnik (mm)6,2	Masa bakra (kg/km)23,8	Masa (kg/km)54	Dostupnost Na upit
Konstrukcija (n×2×mm)3×2×0,8	Spolj. prečnik (mm)7,9	Masa bakra (kg/km)33,4	Masa (kg/km)80	Dostupnost Na upit
Konstrukcija (n×2×mm)4×2×0,8	Spolj. prečnik (mm)9,5	Masa bakra (kg/km)42,9	Masa (kg/km)103	Dostupnost Na upit
Konstrukcija (n×2×mm)5×2×0,8	Spolj. prečnik (mm)9,8	Masa bakra (kg/km)52,4	Masa (kg/km)119	Dostupnost Na upit
Konstrukcija (n×2×mm)6×2×0,8	Spolj. prečnik (mm)11,9	Masa bakra (kg/km)62	Masa (kg/km)144	Dostupnost Na upit
Konstrukcija (n×2×mm)8×2×0,8	Spolj. prečnik (mm)12,3	Masa bakra (kg/km)81	Masa (kg/km)178	Dostupnost Na upit
Konstrukcija (n×2×mm)10×2×0,8	Spolj. prečnik (mm)12,8	Masa bakra (kg/km)100,1	Masa (kg/km)208	Dostupnost Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

Prijava Registracija

Referentne tabele


Prečnik / presek (mm · mm²)0,6 mm	Otpor petlje (Ω/km)130	Izolacija (MΩ/km)100	Kapacitivnost (nF/km)100	Radni napon (V DC)300	Ispitni napon (V DC)1000
Prečnik / presek (mm · mm²)0,8 mm	Otpor petlje (Ω/km)73,2	Izolacija (MΩ/km)100	Kapacitivnost (nF/km)100	Radni napon (V DC)300	Ispitni napon (V DC)1000
Prečnik / presek (mm · mm²)1,0 mm	Otpor petlje (Ω/km)44,6	Izolacija (MΩ/km)100	Kapacitivnost (nF/km)100	Radni napon (V DC)300	Ispitni napon (V DC)1000
Prečnik / presek (mm · mm²)1,5 mm²	Otpor petlje (Ω/km)24,6	Izolacija (MΩ/km)100	Kapacitivnost (nF/km)100	Radni napon (V DC)300	Ispitni napon (V DC)1000
Prečnik / presek (mm · mm²)2,5 mm²	Otpor petlje (Ω/km)15,1	Izolacija (MΩ/km)100	Kapacitivnost (nF/km)100	Radni napon (V DC)300	Ispitni napon (V DC)1000

Konstrukcija

ProvodnikCu puna žica, klasa 1 / solid Cu, cl. 1 (EN 60228)

IzolacijaUmreženi keramizujući polimer / ceramifiable XLPE (VDE 0815)

UžavanjeParice; 4 parice → grupe; grupe u slojevima

OmotPET traka + traka staklenih vlakana / glass yarn

EkranKalajis. Cu drain žica + Al/PET traka

PlaštHFFR, narandžasti RAL 2008 / orange

Tehnički podaci

Radni napon300 V DC

Ispitni napon1 kV DC (1 min)

Kapacitivnost maks.100 nF/km

Radna temperatura-40 … +70 °C

Radijus savijanja10 × D

Integritet kolaFE180 · E30–E90 · PH120

Primena

Za sisteme dojave požara i bezbednosti, mernu i upravljačku tehniku, industrijsku elektroniku, napajanje frekventno regulisanih motora i prenos signala — gde se zahteva očuvanje funkcije kola u požaru.

Standardi

IEC60331-23

IEC60332-3-24

DIN VDE 0815 · IEC 60331-23 · EN 50200 · DIN 4102-12 (E30/E90) · IEC 60332-3-24

Dokumentacija

JE-H(St)H E30E90 · PDF · 368 KBPreuzmite tehnički list (PDF)
