JE-Y(St)Y

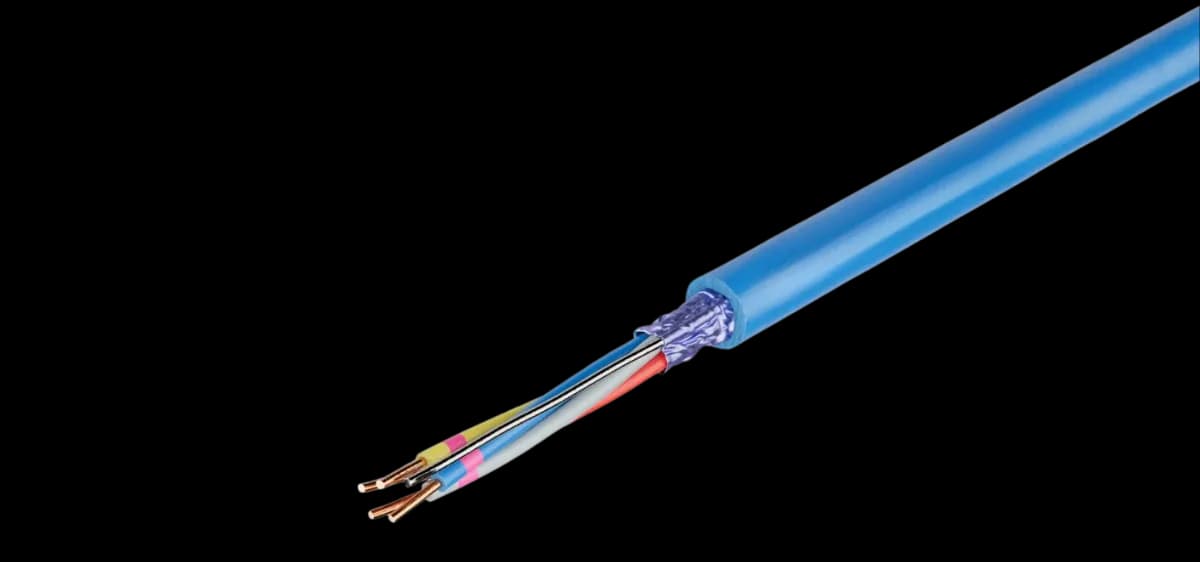

Instrumentacioni kabl sa punim Cu provodnicima i statičkim ekranom od Al-PET folije (JE-Y(St)Y), parice Ø 0,8 / 1,0 mm, 225 V.
Preuzmite tehnički list (PDF)
Varijante
| Konstrukcija (n×2×mm)1×2×0,8 | Spolj. prečnik (mm)5,2 | Masa bakra (kg/km)15 | Masa (kg/km)41 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)2×2×0,8 | Spolj. prečnik (mm)7 | Masa bakra (kg/km)25 | Masa (kg/km)60 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)4×2×0,8 | Spolj. prečnik (mm)9 | Masa bakra (kg/km)45 | Masa (kg/km)96 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)8×2×0,8 | Spolj. prečnik (mm)11,5 | Masa bakra (kg/km)85 | Masa (kg/km)158 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)12×2×0,8 | Spolj. prečnik (mm)14 | Masa bakra (kg/km)126 | Masa (kg/km)235 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)16×2×0,8 | Spolj. prečnik (mm)15,5 | Masa bakra (kg/km)166 | Masa (kg/km)295 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)20×2×0,8 | Spolj. prečnik (mm)16,5 | Masa bakra (kg/km)206 | Masa (kg/km)355 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)24×2×0,8 | Spolj. prečnik (mm)19 | Masa bakra (kg/km)246 | Masa (kg/km)430 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)32×2×0,8 | Spolj. prečnik (mm)21 | Masa bakra (kg/km)327 | Masa (kg/km)555 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)40×2×0,8 | Spolj. prečnik (mm)22,5 | Masa bakra (kg/km)407 | Masa (kg/km)670 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)48×2×0,8 | Spolj. prečnik (mm)26,6 | Masa bakra (kg/km)488 | Masa (kg/km)740 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)80×2×0,8 | Spolj. prečnik (mm)31 | Masa bakra (kg/km)809 | Masa (kg/km)1290 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)100×2×0,8 | Spolj. prečnik (mm)32 | Masa bakra (kg/km)1015 | Masa (kg/km)1495 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)2×2×1,0 | Spolj. prečnik (mm)7,5 | Masa bakra (kg/km)36 | Masa (kg/km)76 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)4×2×1,0 | Spolj. prečnik (mm)10 | Masa bakra (kg/km)67 | Masa (kg/km)127 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)8×2×1,0 | Spolj. prečnik (mm)12 | Masa bakra (kg/km)129 | Masa (kg/km)216 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)16×2×1,0 | Spolj. prečnik (mm)16,9 | Masa bakra (kg/km)253 | Masa (kg/km)410 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikCu puna žica / solid Cu wire
IzolacijaPVC (YI3)
UžavanjeParice; snopovi po 4 / 4-pair sub-units
EkranAl-PET folija + Cu žica (drain)
PlaštPVC (YM1), sivi RAL 7032
CPR klasaEca (EN 50575)
Tehnički podaci
Vršni radni napon225 V
Ispitni napon500 V
Otpor petlje73,2 Ω/km
Radna kapacitivnost maks.100 nF/km
Induktivnost0,7 mH/km
Radna temp. (fiksno)-30 … +70 °C
Primena
Za prenos signala između elektronskih uređaja, u računarskim sistemima, procesnoj kontroli i kancelarijskoj opremi. Za polaganje u suvim i vlažnim prostorijama.
Standardi
IEC60332-1-2
VDE 0815 · EN 50575 (Eca) · IEC 60332-1-2
Dokumentacija
JE-Y(St)Y · PDF · 345 KBPreuzmite tehnički list (PDF)
