RG-11AU

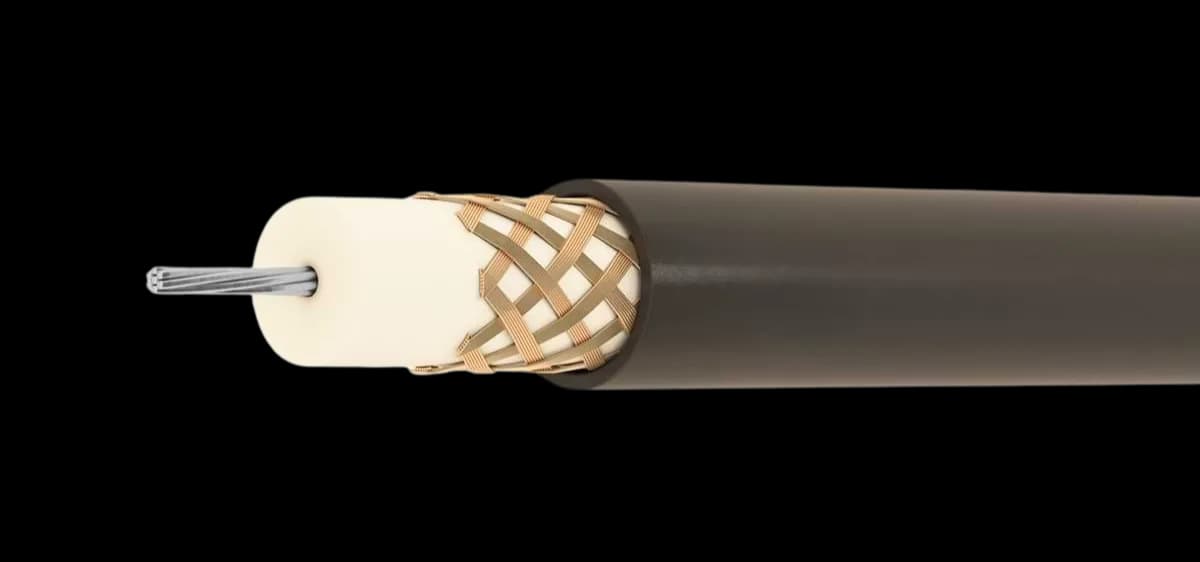

52 Ω koaksijalni kabl, uže od kalajisanog Cu (7×0,40 mm), dielektrik od punog PE, jednostruki ekran od elektrolitskog Cu opleta, UV-otporni bezhalogeni PVC/PE plašt; za satelitske sisteme i uređaje sa niskim slabljenjem.
Preuzmite tehnički list (PDF)
Karakteristike
| KarakteristikaKarakteristična impedansa / Characteristic impedance | Vrednost52 ± 2 | JedinicaΩ |
| KarakteristikaUzajamni kapacitet / Mutual capacitance | Vrednost67 | JedinicapF/m |
| KarakteristikaBrzina prostiranja / Propagation velocity | Vrednost84 | Jedinica% |
| KarakteristikaIzolacioni otpor / Insulation resistance | Vrednost> 2000 | JedinicaMΩ·km |
| KarakteristikaRadni napon / Operating voltage | Vrednost5 | JedinicakV |
| KarakteristikaIspitni napon / Test voltage | Vrednost10 | JedinicakV |
| KarakteristikaPrečnik provodnika / Conductor diameter | Vrednost0,4 | Jedinicamm |
| KarakteristikaPrečnik izolacije / Dielectric diameter | Vrednost7,25 | Jedinicamm |
| KarakteristikaPrečnik kabla / Cable diameter | Vrednost10,3 | Jedinicamm |
| KarakteristikaMasa bakra / Copper weight | Vrednost58 | Jedinicakg/km |
| KarakteristikaMasa kabla / Cable weight | Vrednost140 | Jedinicakg/km |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
1 Provodnikuže 7×0,40 mm, kalajisani Cu / stranded tinned copper, 7×0.40 mm
2 Izolacijapun PE, Ø 7,25 mm / solid polyethylene, 7.25 mm
3 Ekranelektrolitski Cu oplet / electrolytic copper braid
4 PlaštUV-otporni PVC, bezhalogeni PE / UV-resistant PVC, halogen-free PE
Tehnički podaci
Impedansa52 Ω ± 2
Kapacitivnost67 pF/m
Brzina prostiranja84 %
Radni napon5 kV
Poluprečnik savijanja5 × D
Radna temperatura−40…+70 °C
Primena
Priključni kabl u satelitskim sistemima, kod instrumenata i uređaja gde je potrebno nisko slabljenje signala.
Standardi
IEC61034-2
IEC60754-1/-2
IEC60332-1-2
MIL-C-17 · IEC 61034-2 · IEC 60754-1/-2 · IEC 60332-1-2
Dokumentacija
RG-11AU · PDF · 325 KBPreuzmite tehnički list (PDF)
