RG-11U-6

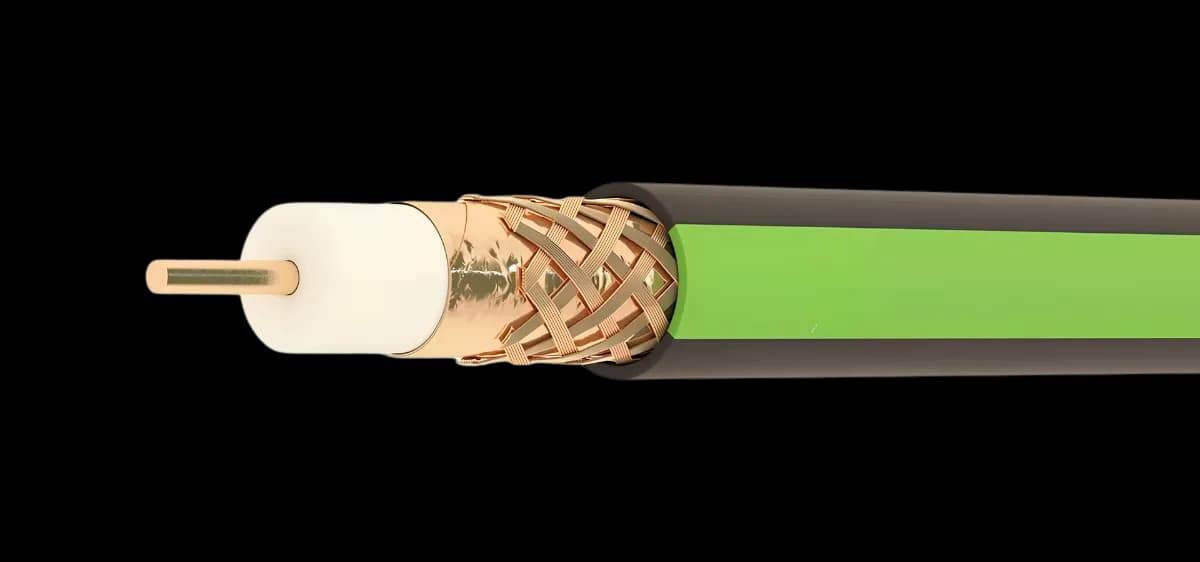

Koaksijalni distributivni kabl, pun Cu provodnik (Ø 1,6 mm), dielektrik od penastog PE, dvostruki ekran (Cu/PET traka + bakarni oplet), bezhalogeni PVC/PE plašt; za CATV/CCTV/SAT.
Preuzmite tehnički list (PDF)
Karakteristike
| KarakteristikaKarakteristična impedansa / Characteristic impedance | Vrednost53 ± 3 | JedinicaΩ |
| KarakteristikaUzajamni kapacitet / Mutual capacitance | Vrednost53 ± 2 | JedinicapF/m |
| KarakteristikaBrzina prostiranja / Propagation velocity | Vrednost84 | Jedinica% |
| KarakteristikaOtpor unutrašnjeg provodnika / Inner-conductor resistance | Vrednost< 8,70 | JedinicaΩ/km |
| KarakteristikaOtpor spoljašnjeg provodnika / Outer-conductor resistance | Vrednost< 10,8 | JedinicaΩ/km |
| KarakteristikaIzolacioni otpor / Insulation resistance | Vrednost> 2000 | JedinicaMΩ·km |
| KarakteristikaRadni napon / Operating voltage | Vrednost2 | JedinicakV |
| KarakteristikaIspitni napon / Test voltage | Vrednost5 | JedinicakV |
| KarakteristikaPrečnik provodnika / Conductor diameter | Vrednost1,6 | Jedinicamm |
| KarakteristikaPrečnik izolacije / Dielectric diameter | Vrednost7,2 | Jedinicamm |
| KarakteristikaPrečnik kabla / Cable diameter | Vrednost10,2 | Jedinicamm |
| KarakteristikaMasa bakra / Copper weight | Vrednost33,2 | Jedinicakg/km |
| KarakteristikaMasa kabla / Cable weight | Vrednost109 | Jedinicakg/km |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
1 ProvodnikCu pun, elektrolitski, Ø 1,6 mm / solid electrolytic Cu, 1,6 mm
2 Izolacijapenasti PE, Ø 7,2 mm / physical foam PE, 7,2 mm
3 EkranCu/PET traka / Cu/PET tape
4 2. ekranbakarni oplet / electrolytic copper braid
5 PlaštUV-otporni PVC, bezhalogeni PE / UV-resistant PVC, halogen-free PE
Tehnički podaci
Impedansa53 Ω ± 3
Kapacitivnost53 pF/m
Brzina prostiranja84 %
Radni napon2 kV
Poluprečnik savijanja20 × D
Radna temperatura−40…+70 °C
Primena
Unutrašnja CATV-CCTV distribucija i povezivanje satelitskih (SAT) sistema, u primenama gde je potrebno nisko slabljenje signala.
Standardi
IEC61034-2
IEC60754-1/-2
IEC60332-1-2
IEC 61034-2 · IEC 60754-1/-2 · IEC 60332-1-2
Dokumentacija
RG-11U-6 · PDF · 347 KBPreuzmite tehnički list (PDF)
