RG-213

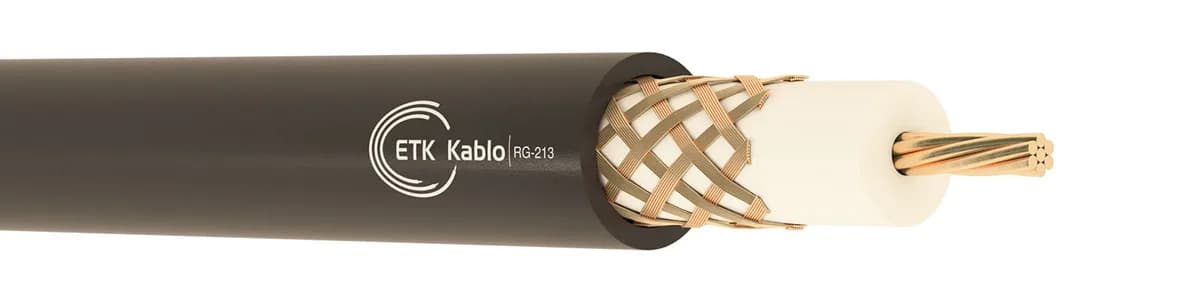

50 Ω koaksijalni RF kabl, licnasti Cu provodnik (7×0,70 mm), dielektrik od punog PE (Ø 7,25 mm), jednostruki ekran od Cu opleta, bezhalogeni PE plašt; za radio i radarske sisteme.

Preuzmite tehnički list (PDF)

Karakteristike


KarakteristikaKarakteristična impedansa / Characteristic impedance	Vrednost50 ± 2	JedinicaΩ
KarakteristikaUzajamni kapacitet / Mutual capacitance	Vrednost100	JedinicapF/m
KarakteristikaBrzina prostiranja / Propagation velocity	Vrednost66	Jedinica%
KarakteristikaOtpor unutrašnjeg provodnika / Inner-conductor resistance	Vrednost< 5,7	JedinicaΩ/km
KarakteristikaIzolacioni otpor / Insulation resistance	Vrednost> 2000	JedinicaMΩ·km
KarakteristikaRadni napon / Operating voltage	Vrednost5	JedinicakV
KarakteristikaIspitni napon / Test voltage	Vrednost10	JedinicakV
KarakteristikaPrečnik provodnika / Conductor diameter	Vrednost0,7	Jedinicamm
KarakteristikaPrečnik izolacije / Dielectric diameter	Vrednost7,25	Jedinicamm
KarakteristikaPrečnik kabla / Cable diameter	Vrednost10,3	Jedinicamm
KarakteristikaMasa bakra / Copper weight	Vrednost65,8	Jedinicakg/km
KarakteristikaMasa kabla / Cable weight	Vrednost155	Jedinicakg/km

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

Prijava Registracija

Konstrukcija

1 ProvodnikCu licna, elektrolitski, 7×0,70 mm / stranded electrolytic Cu, 7×0,70 mm

2 Izolacijapun PE, Ø 7,25 mm / solid polyethylene, 7,25 mm

3 Ekranelektrolitski Cu oplet / electrolytic copper braid

4 PlaštUV-otporni PVC, bezhalogeni PE / UV-resistant PVC, halogen-free PE

Tehnički podaci

Impedansa50 Ω ± 2

Kapacitivnost100 pF/m

Brzina prostiranja66 %

Radni napon5 kV

Poluprečnik savijanja5 × D

Radna temperatura−40…+70 °C

Primena

Priključni kabl u radio i radarskim sistemima, gde su potrebni robustan RF prenos i mehanička izdržljivost.

Standardi

IEC61034-2

IEC60754-1/-2

IEC60332-1-2

MIL-C-17 (tip) · IEC 61034-2 · IEC 60754-1/-2 · IEC 60332-1-2

Dokumentacija

RG-213 · PDF · 320 KBPreuzmite tehnički list (PDF)
