RG-59BU-2

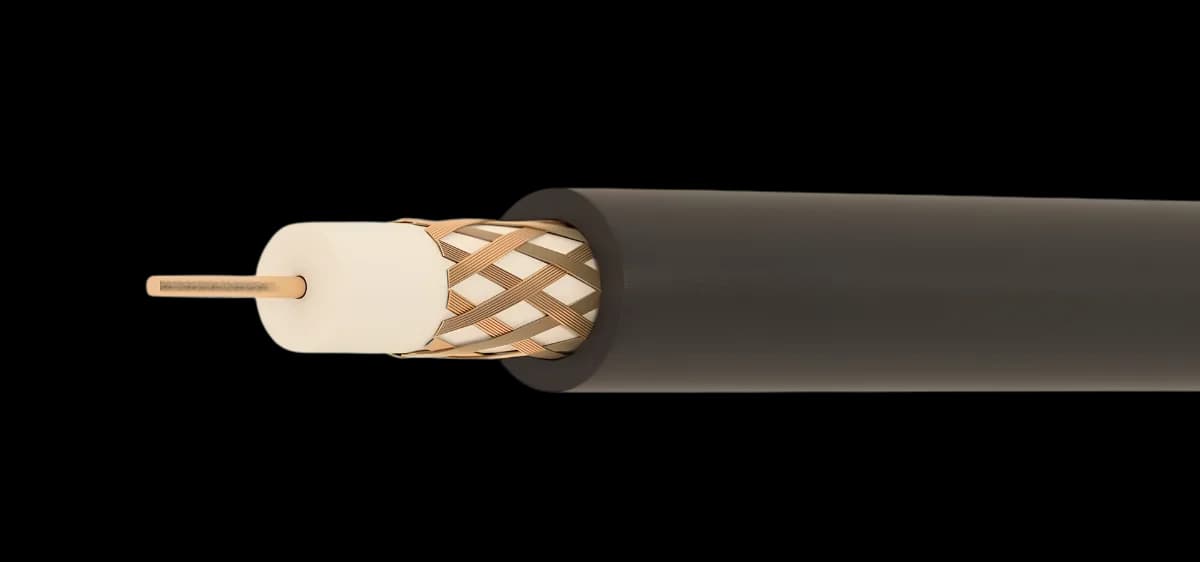

75 Ω koaksijalni video kabl, pun Cu provodnik (Ø 0,6 mm), dielektrik od punog PE, ekran od bakarnog opleta, bezhalogeni PVC/PE plašt; za prenos videa do 1 GHz.
Preuzmite tehnički list (PDF)
Karakteristike
| KarakteristikaKarakteristična impedansa / Characteristic impedance | Vrednost75 ± 3 | JedinicaΩ |
| KarakteristikaUzajamni kapacitet / Mutual capacitance | Vrednost75 ± 3 | JedinicapF/m |
| KarakteristikaBrzina prostiranja / Propagation velocity | Vrednost84 | Jedinica% |
| KarakteristikaIzolacioni otpor / Insulation resistance | Vrednost> 2000 | JedinicaMΩ·km |
| KarakteristikaRadni napon / Operating voltage | Vrednost5 | JedinicakV |
| KarakteristikaIspitni napon / Test voltage | Vrednost10 | JedinicakV |
| KarakteristikaPrečnik provodnika / Conductor diameter | Vrednost0,6 | Jedinicamm |
| KarakteristikaPrečnik izolacije / Dielectric diameter | Vrednost3,70 | Jedinicamm |
| KarakteristikaPrečnik kabla / Cable diameter | Vrednost6 | Jedinicamm |
| KarakteristikaMasa bakra / Copper weight | Vrednost12,6 | Jedinicakg/km |
| KarakteristikaMasa kabla / Cable weight | Vrednost47 | Jedinicakg/km |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
1 ProvodnikCu pun, elektrolitski, Ø 0,6 mm / solid electrolytic Cu, 0,6 mm
2 Izolacijapun PE, Ø 3,70 mm / solid polyethylene, 3,70 mm
3 Ekranbakarni oplet / electrolytic copper braid
4 PlaštUV-otporni PVC, bezhalogeni PE / UV-resistant PVC, halogen-free PE
Tehnički podaci
Impedansa75 Ω ± 3
Kapacitivnost75 pF/m
Brzina prostiranja84 %
Radni napon5 kV
Poluprečnik savijanja20 × D
Radna temperatura−40…+70 °C
Primena
Prenos video signala, u primenama do 1 GHz.
Standardi
IEC61034-2
IEC60754-1/-2
IEC60332-1-2
IEC 61034-2 · IEC 60754-1/-2 · IEC 60332-1-2 · RoHS / REACH
Dokumentacija
RG-59BU-2 · PDF · 325 KBPreuzmite tehnički list (PDF)
