RG-6U-4 Trishield

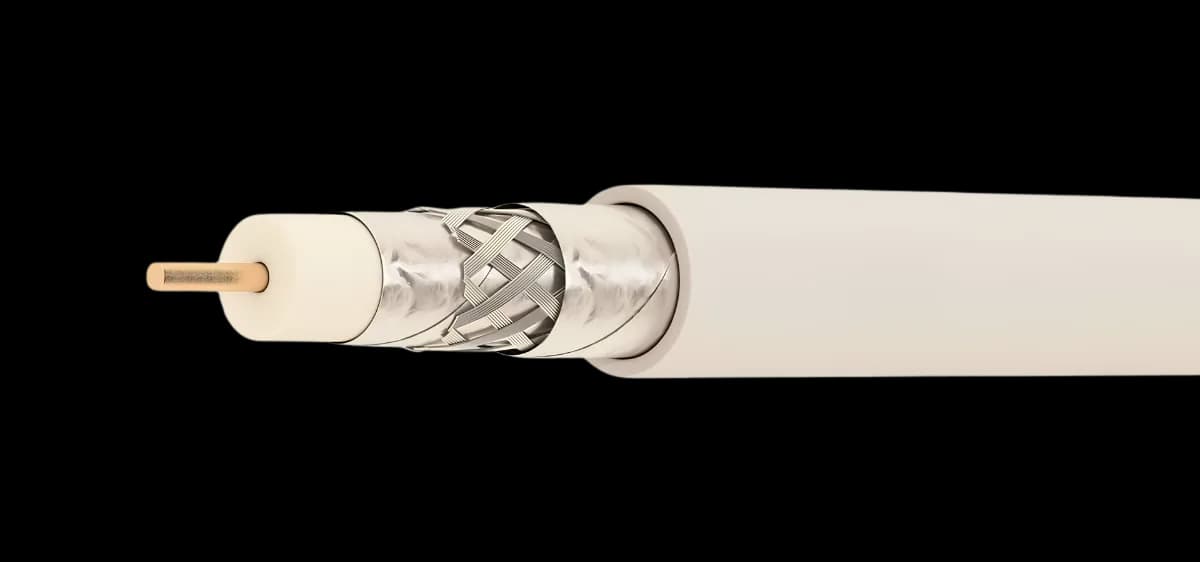

75 Ω koaksijalni distributivni kabl, pun Cu provodnik, dielektrik od penastog PE, trostruki (trishield) ekran (Al/PET + kalajisani Cu oplet + Al/PET), bezhalogeni PVC/PE plašt; za CATV/CCTV/SAT.
Preuzmite tehnički list (PDF)
Karakteristike
| KarakteristikaKarakteristična impedansa / Characteristic impedance | Vrednost75 ± 3 | JedinicaΩ |
| KarakteristikaUzajamni kapacitet / Mutual capacitance | Vrednost53 ± 2 | JedinicapF/m |
| KarakteristikaBrzina prostiranja / Propagation velocity | Vrednost84 | Jedinica% |
| KarakteristikaOtpor unutrašnjeg provodnika / Inner-conductor resistance | Vrednost< 22,1 | JedinicaΩ/km |
| KarakteristikaOtpor spoljašnjeg provodnika / Outer-conductor resistance | Vrednost< 17,6 | JedinicaΩ/km |
| KarakteristikaIzolacioni otpor / Insulation resistance | Vrednost> 2000 | JedinicaMΩ·km |
| KarakteristikaRadni napon / Operating voltage | Vrednost1,3 | JedinicakV |
| KarakteristikaIspitni napon / Test voltage | Vrednost3 | JedinicakV |
| KarakteristikaPrečnik provodnika / Conductor diameter | Vrednost1,0 | Jedinicamm |
| KarakteristikaPrečnik izolacije / Dielectric diameter | Vrednost4,60 | Jedinicamm |
| KarakteristikaPrečnik kabla / Cable diameter | Vrednost7 | Jedinicamm |
| KarakteristikaMasa bakra / Copper weight | Vrednost17,2 | Jedinicakg/km |
| KarakteristikaMasa kabla / Cable weight | Vrednost54 | Jedinicakg/km |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
1 ProvodnikCu pun, elektrolitski, Ø 1,0 mm / solid electrolytic Cu, 1,0 mm
2 Izolacijapenasti PE, Ø 4,60 mm / physical foam PE, 4,60 mm
3 EkranAl/PET traka / Al/PET tape
4 2. ekrankalajisani Cu oplet / tinned copper braid
5 3. ekranAl/PET traka / Al/PET tape
6 PlaštUV-otporni PVC, bezhalogeni PE / UV-resistant PVC, halogen-free PE
Tehnički podaci
Impedansa75 Ω ± 3
Kapacitivnost53 pF/m
Brzina prostiranja84 %
Radni napon1,3 kV
Poluprečnik savijanja20 × D
Radna temperatura−40…+70 °C
Primena
Distributivni kabl za unutrašnje CATV-CCTV sisteme i za povezivanje satelitskih (SAT) sistema, u primenama gde je potrebno nisko slabljenje signala.
Standardi
IEC61034-2
IEC60754-1/-2
IEC60332-1-2
IEC 61034-2 · IEC 60754-1/-2 · IEC 60332-1-2
Dokumentacija
RG-6U-4 Trishield · PDF · 330 KBPreuzmite tehnički list (PDF)
