RG-8AU

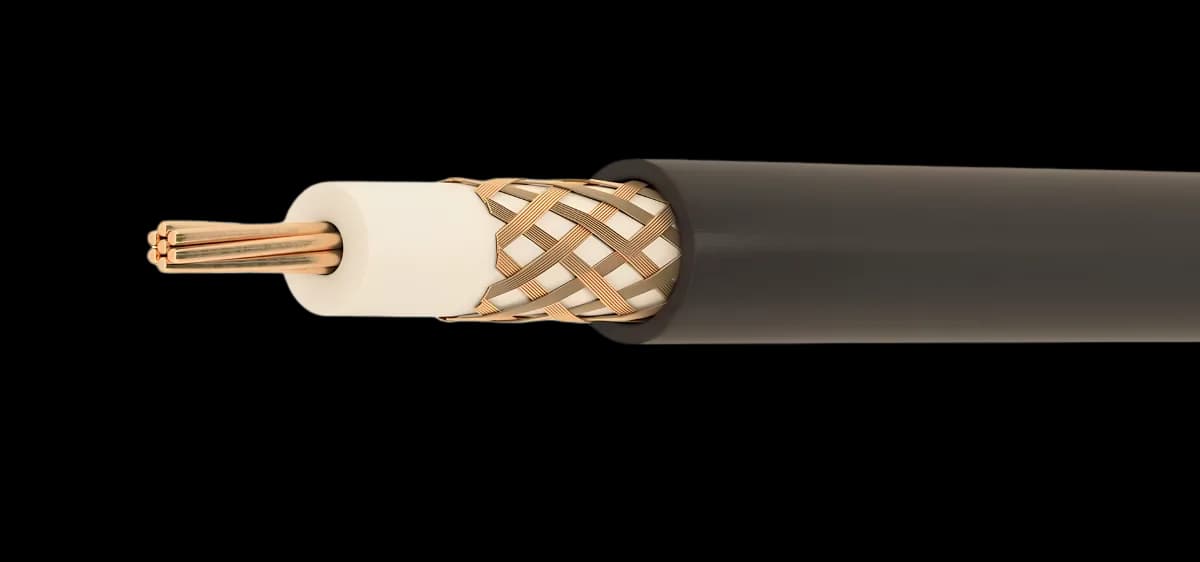

50 Ω koaksijalni kabl, uže od 7×0,73 mm elektrolitskog Cu, dielektrik od punog PE (Ø 7,25 mm), ekran od žarenog Cu opleta, bezhalogeni PVC/PE plašt; za CB-radio, antenske i prenosne sisteme.
Preuzmite tehnički list (PDF)
Karakteristike
| KarakteristikaKarakteristična impedansa / Characteristic impedance | Vrednost50 ± 3 | JedinicaΩ |
| KarakteristikaUzajamni kapacitet / Mutual capacitance | Vrednost95 | JedinicapF/m |
| KarakteristikaBrzina prostiranja / Propagation velocity | Vrednost66 | Jedinica% |
| KarakteristikaIzolacioni otpor / Insulation resistance | Vrednost> 2000 | JedinicaMΩ·km |
| KarakteristikaRadni napon / Operating voltage | Vrednost2 | JedinicakV |
| KarakteristikaIspitni napon / Test voltage | Vrednost5 | JedinicakV |
| KarakteristikaPrečnik provodnika / Conductor diameter | Vrednost0,73 | Jedinicamm |
| KarakteristikaPrečnik izolacije / Dielectric diameter | Vrednost7,25 | Jedinicamm |
| KarakteristikaPrečnik kabla / Cable diameter | Vrednost10,3 | Jedinicamm |
| KarakteristikaMasa bakra / Copper weight | Vrednost65 | Jedinicakg/km |
| KarakteristikaMasa kabla / Cable weight | Vrednost153 | Jedinicakg/km |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
1 Provodnikuže 7×0,73 mm, elektrolitski Cu / 7×0,73 mm stranded copper conductor
2 Izolacijapun PE, Ø 7,25 mm / solid polyethylene, 7,25 mm
3 Ekranžareni bakarni oplet / annealed copper wire braiding
4 PlaštUV-otporni PVC, bezhalogeni PE / UV-resistant PVC, halogen-free PE
Tehnički podaci
Impedansa50 Ω ± 3
Kapacitivnost95 pF/m
Brzina prostiranja66 %
Radni napon2 kV
Poluprečnik savijanja5 × D
Radna temperatura−40…+70 °C
Primena
Priključni kabl u CB-radio i antenskim sistemima; terminalni i sistemski priključni kabl u sistemima za prenos podataka.
Standardi
IEC61034-2
IEC60754-1/-2
IEC60332-1-2
MIL-C-17 · IEC 61034-2 · IEC 60754-1/-2 · IEC 60332-1-2
Dokumentacija
RG-8AU · PDF · 330 KBPreuzmite tehnički list (PDF)
