RG-8U

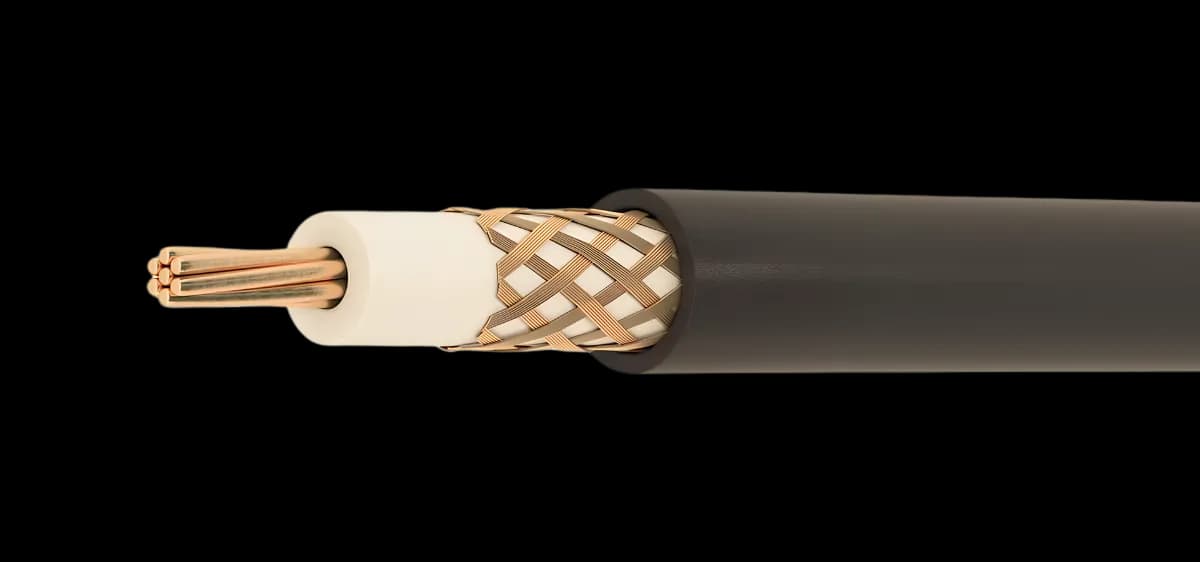

50 Ω koaksijalni kabl, pleteni Cu provodnik 7×0,90 mm, dielektrik od punog PE (Ø 7,20 mm), ekran od žarenog bakarnog opleta, bezhalogeni PVC/PE plašt; za CB radio i prenos podataka.
Preuzmite tehnički list (PDF)
Karakteristike
| KarakteristikaKarakteristična impedansa / Characteristic impedance | Vrednost50 ± 3 | JedinicaΩ |
| KarakteristikaUzajamni kapacitet / Mutual capacitance | Vrednost84 | JedinicapF/m |
| KarakteristikaBrzina prostiranja / Propagation velocity | Vrednost81 | Jedinica% |
| KarakteristikaIzolacioni otpor / Insulation resistance | Vrednost> 2000 | JedinicaMΩ·km |
| KarakteristikaRadni napon / Operating voltage | Vrednost2 | JedinicakV |
| KarakteristikaIspitni napon / Test voltage | Vrednost5 | JedinicakV |
| KarakteristikaPrečnik provodnika / Conductor diameter | Vrednost0,9 | Jedinicamm |
| KarakteristikaPrečnik izolacije / Dielectric diameter | Vrednost7,20 | Jedinicamm |
| KarakteristikaPrečnik kabla / Cable diameter | Vrednost10,1 | Jedinicamm |
| KarakteristikaMasa bakra / Copper weight | Vrednost73 | Jedinicakg/km |
| KarakteristikaMasa kabla / Cable weight | Vrednost154 | Jedinicakg/km |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
1 ProvodnikCu pleteni 7×0,90 mm / stranded Cu, 7×0,90 mm
2 Izolacijapun PE, Ø 7,20 mm / solid polyethylene, 7,20 mm
3 Ekranžareni bakarni oplet / annealed copper wire braid
4 PlaštUV-otporni PVC, bezhalogeni PE / UV-resistant PVC, halogen-free PE
Tehnički podaci
Impedansa50 Ω ± 3
Kapacitivnost84 pF/m
Brzina prostiranja81 %
Radni napon2 kV
Poluprečnik savijanja5 × D
Radna temperatura−40…+70 °C
Primena
Priključni kabl u CB radio i antenskim sistemima; terminalni i sistemski priključni kabl u sistemima za prenos podataka.
Standardi
IEC61034-2
IEC60754-1/-2
IEC60332-1-2
MIL-C-17 · IEC 61034-2 · IEC 60754-1/-2 · IEC 60332-1-2
Dokumentacija
RG-8U · PDF · 332 KBPreuzmite tehnički list (PDF)
