H05VVC4V5-K

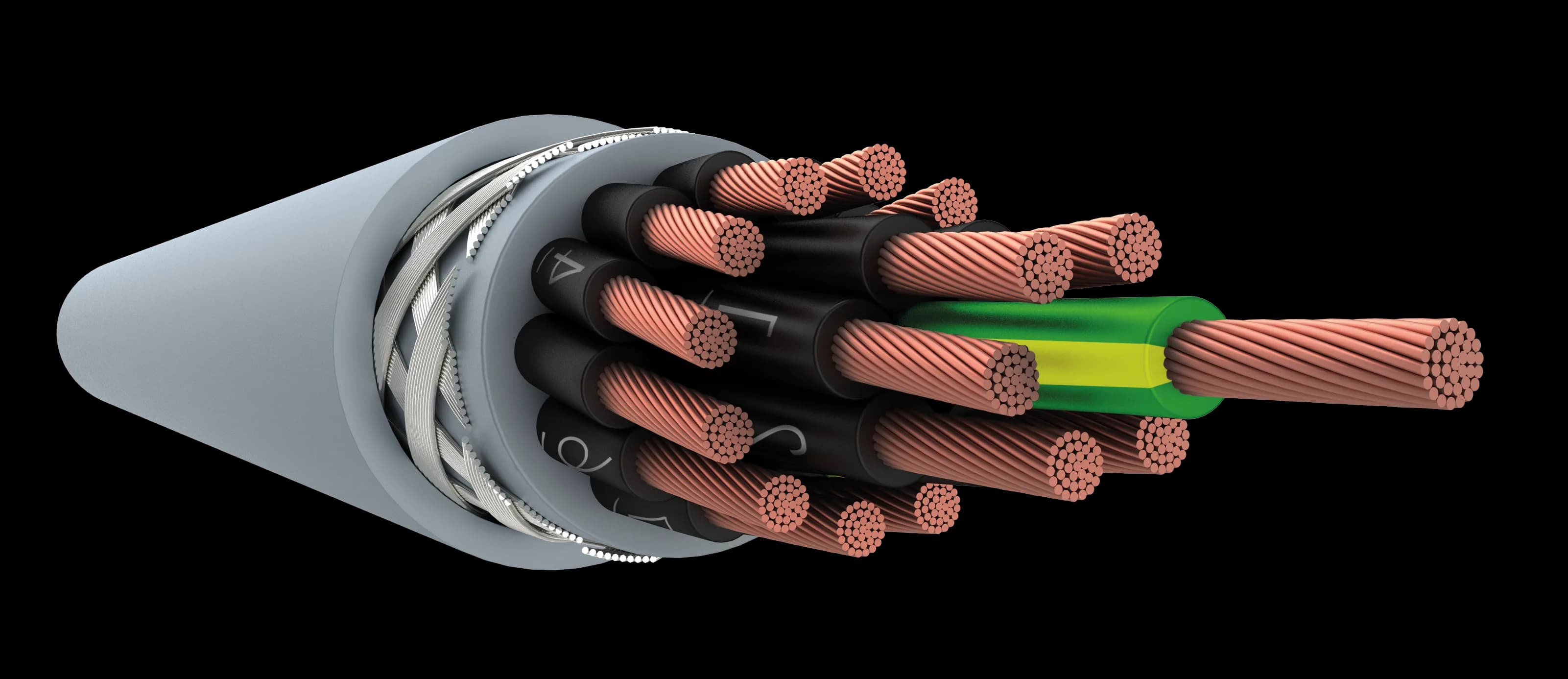

Ekranizovani kontrolni kabl otporan na ulje (H05VVC4V5-K / NYSLYCYö) sa pletenicom od kalajisanih Cu žica, 300/500 V.
Preuzmite tehnički list (PDF)
Varijante
| Konstrukcija (n×mm²)2×0,5 | Spolj. prečnik (mm)8,5 | Masa (kg/km)80 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×0,5 | Spolj. prečnik (mm)8,8 | Masa (kg/km)96 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×0,5 | Spolj. prečnik (mm)9,6 | Masa (kg/km)110 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×0,5 | Spolj. prečnik (mm)10,0 | Masa (kg/km)130 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×0,5 | Spolj. prečnik (mm)11,2 | Masa (kg/km)147 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×0,5 | Spolj. prečnik (mm)11,2 | Masa (kg/km)155 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×0,5 | Spolj. prečnik (mm)12,0 | Masa (kg/km)171 | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×0,5 | Spolj. prečnik (mm)12,8 | Masa (kg/km)206 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×0,5 | Spolj. prečnik (mm)14,2 | Masa (kg/km)238 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×0,5 | Spolj. prečnik (mm)14,8 | Masa (kg/km)259 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×0,5 | Spolj. prečnik (mm)15,2 | Masa (kg/km)283 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×0,5 | Spolj. prečnik (mm)16,0 | Masa (kg/km)320 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×0,5 | Spolj. prečnik (mm)17,6 | Masa (kg/km)409 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×0,75 | Spolj. prečnik (mm)9,2 | Masa (kg/km)95 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×0,75 | Spolj. prečnik (mm)9,4 | Masa (kg/km)114 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×0,75 | Spolj. prečnik (mm)10,4 | Masa (kg/km)125 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×0,75 | Spolj. prečnik (mm)11,1 | Masa (kg/km)150 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×0,75 | Spolj. prečnik (mm)12,0 | Masa (kg/km)178 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×0,75 | Spolj. prečnik (mm)12,0 | Masa (kg/km)191 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×0,75 | Spolj. prečnik (mm)13,2 | Masa (kg/km)216 | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×0,75 | Spolj. prečnik (mm)14,6 | Masa (kg/km)264 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×0,75 | Spolj. prečnik (mm)15,4 | Masa (kg/km)303 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×0,75 | Spolj. prečnik (mm)16,4 | Masa (kg/km)342 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×0,75 | Spolj. prečnik (mm)17,2 | Masa (kg/km)386 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×0,75 | Spolj. prečnik (mm)18,2 | Masa (kg/km)408 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×0,75 | Spolj. prečnik (mm)20,6 | Masa (kg/km)567 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×1 | Spolj. prečnik (mm)9,4 | Masa (kg/km)117 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×1 | Spolj. prečnik (mm)10,3 | Masa (kg/km)146 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×1 | Spolj. prečnik (mm)10,9 | Masa (kg/km)163 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×1 | Spolj. prečnik (mm)11,8 | Masa (kg/km)189 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×1 | Spolj. prečnik (mm)12,6 | Masa (kg/km)214 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×1 | Spolj. prečnik (mm)12,6 | Masa (kg/km)259 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×1 | Spolj. prečnik (mm)14,8 | Masa (kg/km)286 | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×1 | Spolj. prečnik (mm)16,2 | Masa (kg/km)326 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×1 | Spolj. prečnik (mm)17,2 | Masa (kg/km)370 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×1 | Spolj. prečnik (mm)18,0 | Masa (kg/km)424 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×1 | Spolj. prečnik (mm)19,0 | Masa (kg/km)468 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×1 | Spolj. prečnik (mm)19,4 | Masa (kg/km)513 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×1 | Spolj. prečnik (mm)22,3 | Masa (kg/km)653 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×1,5 | Spolj. prečnik (mm)10,2 | Masa (kg/km)129 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×1,5 | Spolj. prečnik (mm)11,0 | Masa (kg/km)160 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×1,5 | Spolj. prečnik (mm)12,4 | Masa (kg/km)196 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×1,5 | Spolj. prečnik (mm)13,0 | Masa (kg/km)209 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×1,5 | Spolj. prečnik (mm)14,3 | Masa (kg/km)255 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×1,5 | Spolj. prečnik (mm)14,3 | Masa (kg/km)309 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×1,5 | Spolj. prečnik (mm)16,2 | Masa (kg/km)337 | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×1,5 | Spolj. prečnik (mm)17,2 | Masa (kg/km)385 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×1,5 | Spolj. prečnik (mm)18,6 | Masa (kg/km)451 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×1,5 | Spolj. prečnik (mm)19,4 | Masa (kg/km)509 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×1,5 | Spolj. prečnik (mm)20,2 | Masa (kg/km)582 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×1,5 | Spolj. prečnik (mm)21,5 | Masa (kg/km)637 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×1,5 | Spolj. prečnik (mm)25,0 | Masa (kg/km)836 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×2,5 | Spolj. prečnik (mm)11,9 | Masa (kg/km)192 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×2,5 | Spolj. prečnik (mm)13,2 | Masa (kg/km)213 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×2,5 | Spolj. prečnik (mm)14,4 | Masa (kg/km)269 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×2,5 | Spolj. prečnik (mm)15,6 | Masa (kg/km)328 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×2,5 | Spolj. prečnik (mm)16,8 | Masa (kg/km)377 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×2,5 | Spolj. prečnik (mm)16,8 | Masa (kg/km)419 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×2,5 | Spolj. prečnik (mm)19,0 | Masa (kg/km)473 | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×2,5 | Spolj. prečnik (mm)20,8 | Masa (kg/km)560 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×2,5 | Spolj. prečnik (mm)22,4 | Masa (kg/km)657 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×2,5 | Spolj. prečnik (mm)23,6 | Masa (kg/km)750 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×2,5 | Spolj. prečnik (mm)24,8 | Masa (kg/km)825 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×2,5 | Spolj. prečnik (mm)25,9 | Masa (kg/km)936 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×2,5 | Spolj. prečnik (mm)27,8 | Masa (kg/km)1375 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Presek (mm²)0,5 | Otpor provodnika 20 °C (Ω/km)39 | Strujno opterećenje (A)6 |
| Presek (mm²)0,75 | Otpor provodnika 20 °C (Ω/km)26 | Strujno opterećenje (A)13 |
| Presek (mm²)1 | Otpor provodnika 20 °C (Ω/km)19,5 | Strujno opterećenje (A)16 |
| Presek (mm²)1,5 | Otpor provodnika 20 °C (Ω/km)13,3 | Strujno opterećenje (A)20 |
| Presek (mm²)2,5 | Otpor provodnika 20 °C (Ω/km)7,98 | Strujno opterećenje (A)25 |
Konstrukcija
ProvodnikCu uže, klasa 5 / Cu rope, cl. 5
IzolacijaPVC, numerisane žile / numbered cores
UžavanjeSlojevi optimalnog koraka / layers
Unutrašnji plaštPVC
EkranKalajisana Cu pletenica / tinned Cu braid
PlaštPVC otporan na ulje / oil-resistant PVC
Tehnički podaci
Napon300/500 V
Ispitni napon2000 V DC (1 min)
Radna temperatura-30 … +70 °C
Radijus savijanja7,5 × D
Ponašanje u požaruEN 60332-1-2
Hemijska otpornostIEC 60811-404
Primena
Ekranizovani kontrolni kabl za mesta sa elektromagnetnim smetnjama — merna i upravljačka tehnika, pumpe za gorivo, mašinogradnja. Za suve i vlažne prostore, srednja mehanička naprezanja.
Standardi
EN 50525-2-51 · DIN VDE 0293 · TS EN 50334
Dokumentacija
H05VVC4V5-K · PDF · 877 KBPreuzmite tehnički list (PDF)
