YSLCY

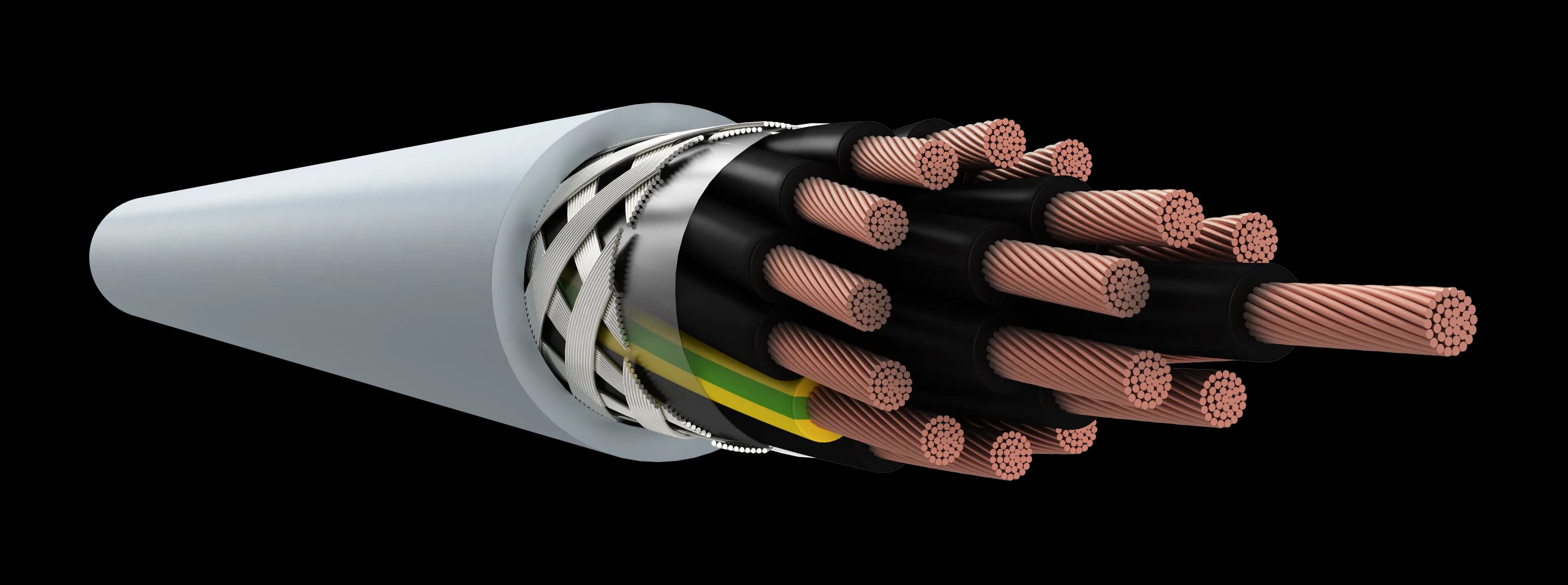

Savitljivi ekranizovani kontrolni kabl (YSLCY) sa pletenicom od kalajisanih Cu žica, 0,6/1 kV.

Preuzmite tehnički list (PDF)
Savitljivi ekranizovani kontrolni kabl (YSLCY) sa pletenicom od kalajisanih Cu žica, 0,6/1 kV.

Varijante

Konstrukcija (n×mm²)2×1Spolj. prečnik (mm)9,9Masa (kg/km)117Dostupnost
Na upit
Konstrukcija (n×mm²)3×1Spolj. prečnik (mm)10,4Masa (kg/km)139Dostupnost
Na upit
Konstrukcija (n×mm²)4×1Spolj. prečnik (mm)11,1Masa (kg/km)162Dostupnost
Na upit
Konstrukcija (n×mm²)5×1Spolj. prečnik (mm)12,0Masa (kg/km)188Dostupnost
Na upit
Konstrukcija (n×mm²)6×1Spolj. prečnik (mm)12,8Masa (kg/km)224Dostupnost
Na upit
Konstrukcija (n×mm²)7×1Spolj. prečnik (mm)12,8Masa (kg/km)231Dostupnost
Na upit
Konstrukcija (n×mm²)8×1Spolj. prečnik (mm)—Masa (kg/km)—Dostupnost
Na upit
Konstrukcija (n×mm²)9×1Spolj. prečnik (mm)—Masa (kg/km)—Dostupnost
Na upit
Konstrukcija (n×mm²)10×1Spolj. prečnik (mm)14,6Masa (kg/km)301Dostupnost
Na upit
Konstrukcija (n×mm²)12×1Spolj. prečnik (mm)15,5Masa (kg/km)345Dostupnost
Na upit
Konstrukcija (n×mm²)14×1Spolj. prečnik (mm)16,4Masa (kg/km)390Dostupnost
Na upit
Konstrukcija (n×mm²)16×1Spolj. prečnik (mm)17,3Masa (kg/km)435Dostupnost
Na upit
Konstrukcija (n×mm²)18×1Spolj. prečnik (mm)18,2Masa (kg/km)485Dostupnost
Na upit
Konstrukcija (n×mm²)20×1Spolj. prečnik (mm)19,1Masa (kg/km)537Dostupnost
Na upit
Konstrukcija (n×mm²)24×1Spolj. prečnik (mm)20,0Masa (kg/km)597Dostupnost
Na upit
Konstrukcija (n×mm²)25×1Spolj. prečnik (mm)21,0Masa (kg/km)636Dostupnost
Na upit
Konstrukcija (n×mm²)2×1,5Spolj. prečnik (mm)10,3Masa (kg/km)131Dostupnost
Na upit
Konstrukcija (n×mm²)3×1,5Spolj. prečnik (mm)10,8Masa (kg/km)156Dostupnost
Na upit
Konstrukcija (n×mm²)4×1,5Spolj. prečnik (mm)11,6Masa (kg/km)195Dostupnost
Na upit
Konstrukcija (n×mm²)5×1,5Spolj. prečnik (mm)12,5Masa (kg/km)216Dostupnost
Na upit
Konstrukcija (n×mm²)6×1,5Spolj. prečnik (mm)13,4Masa (kg/km)258Dostupnost
Na upit
Konstrukcija (n×mm²)7×1,5Spolj. prečnik (mm)13,4Masa (kg/km)268Dostupnost
Na upit
Konstrukcija (n×mm²)8×1,5Spolj. prečnik (mm)—Masa (kg/km)—Dostupnost
Na upit
Konstrukcija (n×mm²)9×1,5Spolj. prečnik (mm)—Masa (kg/km)—Dostupnost
Na upit
Konstrukcija (n×mm²)10×1,5Spolj. prečnik (mm)15,3Masa (kg/km)353Dostupnost
Na upit
Konstrukcija (n×mm²)12×1,5Spolj. prečnik (mm)16,2Masa (kg/km)406Dostupnost
Na upit
Konstrukcija (n×mm²)14×1,5Spolj. prečnik (mm)17,2Masa (kg/km)458Dostupnost
Na upit
Konstrukcija (n×mm²)16×1,5Spolj. prečnik (mm)18,2Masa (kg/km)518Dostupnost
Na upit
Konstrukcija (n×mm²)18×1,5Spolj. prečnik (mm)19,2Masa (kg/km)578Dostupnost
Na upit
Konstrukcija (n×mm²)20×1,5Spolj. prečnik (mm)20,2Masa (kg/km)647Dostupnost
Na upit
Konstrukcija (n×mm²)24×1,5Spolj. prečnik (mm)21,2Masa (kg/km)725Dostupnost
Na upit
Konstrukcija (n×mm²)25×1,5Spolj. prečnik (mm)22,2Masa (kg/km)761Dostupnost
Na upit
Konstrukcija (n×mm²)2×2,5Spolj. prečnik (mm)11,2Masa (kg/km)159Dostupnost
Na upit
Konstrukcija (n×mm²)3×2,5Spolj. prečnik (mm)11,8Masa (kg/km)196Dostupnost
Na upit
Konstrukcija (n×mm²)4×2,5Spolj. prečnik (mm)12,7Masa (kg/km)247Dostupnost
Na upit
Konstrukcija (n×mm²)5×2,5Spolj. prečnik (mm)13,7Masa (kg/km)278Dostupnost
Na upit
Konstrukcija (n×mm²)6×2,5Spolj. prečnik (mm)14,8Masa (kg/km)336Dostupnost
Na upit
Konstrukcija (n×mm²)7×2,5Spolj. prečnik (mm)14,8Masa (kg/km)352Dostupnost
Na upit
Konstrukcija (n×mm²)8×2,5Spolj. prečnik (mm)—Masa (kg/km)—Dostupnost
Na upit
Konstrukcija (n×mm²)9×2,5Spolj. prečnik (mm)—Masa (kg/km)—Dostupnost
Na upit
Konstrukcija (n×mm²)10×2,5Spolj. prečnik (mm)16,9Masa (kg/km)470Dostupnost
Na upit
Konstrukcija (n×mm²)12×2,5Spolj. prečnik (mm)18,0Masa (kg/km)543Dostupnost
Na upit
Konstrukcija (n×mm²)14×2,5Spolj. prečnik (mm)19,1Masa (kg/km)618Dostupnost
Na upit
Konstrukcija (n×mm²)16×2,5Spolj. prečnik (mm)20,2Masa (kg/km)707Dostupnost
Na upit
Konstrukcija (n×mm²)18×2,5Spolj. prečnik (mm)21,4Masa (kg/km)791Dostupnost
Na upit
Konstrukcija (n×mm²)20×2,5Spolj. prečnik (mm)22,6Masa (kg/km)882Dostupnost
Na upit
Konstrukcija (n×mm²)24×2,5Spolj. prečnik (mm)23,8Masa (kg/km)1010Dostupnost
Na upit
Konstrukcija (n×mm²)25×2,5Spolj. prečnik (mm)24,9Masa (kg/km)1050Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Referentne tabele

Presek (mm²)1Otpor provodnika 20 °C (Ω/km)19,5Strujno opterećenje (A)16
Presek (mm²)1,5Otpor provodnika 20 °C (Ω/km)13,3Strujno opterećenje (A)20
Presek (mm²)2,5Otpor provodnika 20 °C (Ω/km)7,98Strujno opterećenje (A)25

Konstrukcija

ProvodnikCu uže, klasa 5 / Cu rope, cl. 5
IzolacijaPVC, numerisane žile / numbered cores
UžavanjeSlojevi optimalnog koraka / layers
ObmotavanjePES traka / PES tape
EkranKalajisana Cu pletenica / tinned Cu braid
PlaštPVC, sivi ili crni / grey or black

Tehnički podaci

Napon0,6/1 kV
Ispitni napon4000 V DC (1 min)
Radna temperatura-30 … +70 °C
Radijus savijanja7,5 × D
Ponašanje u požaruEN 60332-1-2
Identifikacija žilaDIN VDE 0293 / TS EN 50334

Primena

Ekranizovani kontrolni kabl za mesta sa elektromagnetnim smetnjama — merna i upravljačka tehnika, mašinogradnja, montažne linije, klimatizacija. Za mokre, suve i vlažne prostore.

Standardi

DIN VDE 0293 · TS EN 50334 · EN 60332-1-2

Dokumentacija

YSLCY · PDF · 2,9 MBPreuzmite tehnički list (PDF)
