YSLY

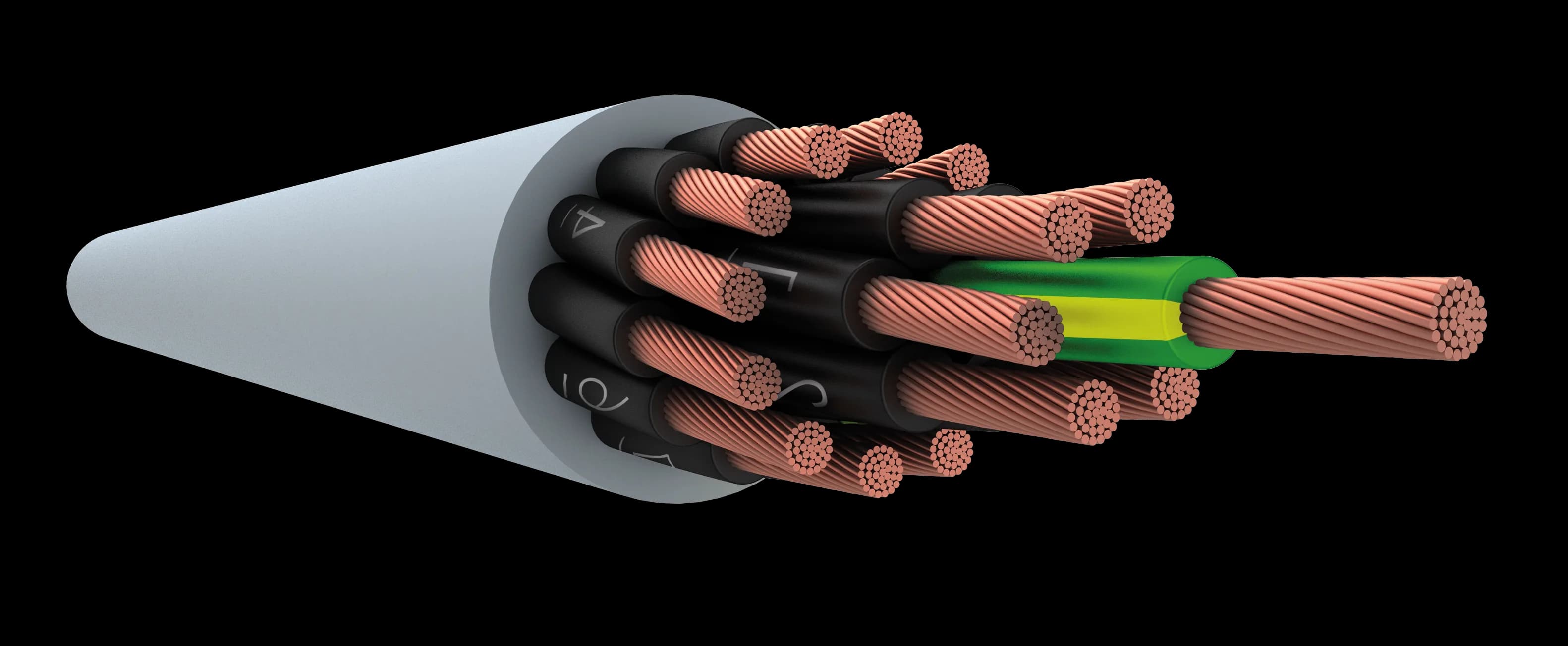

Savitljivi kontrolni kabl sa PVC izolacijom i PVC plaštom (YSLY), Cu uže klase 5, 0,6/1 kV.
Preuzmite tehnički list (PDF)
Varijante
| Konstrukcija (n×mm²)2×1 | Spolj. prečnik (mm)9,4 | Masa (kg/km)116 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×1 | Spolj. prečnik (mm)9,9 | Masa (kg/km)133 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×1 | Spolj. prečnik (mm)10,6 | Masa (kg/km)156 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×1 | Spolj. prečnik (mm)11,4 | Masa (kg/km)185 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×1 | Spolj. prečnik (mm)12,3 | Masa (kg/km)213 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×1 | Spolj. prečnik (mm)12,3 | Masa (kg/km)220 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×1 | Spolj. prečnik (mm)— | Masa (kg/km)— | Dostupnost Na upit |
| Konstrukcija (n×mm²)9×1 | Spolj. prečnik (mm)— | Masa (kg/km)— | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×1 | Spolj. prečnik (mm)14,1 | Masa (kg/km)288 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×1 | Spolj. prečnik (mm)15,0 | Masa (kg/km)329 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×1 | Spolj. prečnik (mm)15,9 | Masa (kg/km)371 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×1 | Spolj. prečnik (mm)16,8 | Masa (kg/km)418 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×1 | Spolj. prečnik (mm)17,7 | Masa (kg/km)466 | Dostupnost Na upit |
| Konstrukcija (n×mm²)20×1 | Spolj. prečnik (mm)18,6 | Masa (kg/km)515 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×1 | Spolj. prečnik (mm)19,5 | Masa (kg/km)575 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×1 | Spolj. prečnik (mm)20,5 | Masa (kg/km)624 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×1,5 | Spolj. prečnik (mm)9,8 | Masa (kg/km)131 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×1,5 | Spolj. prečnik (mm)10,3 | Masa (kg/km)152 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×1,5 | Spolj. prečnik (mm)11,1 | Masa (kg/km)182 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×1,5 | Spolj. prečnik (mm)12,0 | Masa (kg/km)213 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×1,5 | Spolj. prečnik (mm)12,9 | Masa (kg/km)248 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×1,5 | Spolj. prečnik (mm)12,9 | Masa (kg/km)258 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×1,5 | Spolj. prečnik (mm)— | Masa (kg/km)— | Dostupnost Na upit |
| Konstrukcija (n×mm²)9×1,5 | Spolj. prečnik (mm)— | Masa (kg/km)— | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×1,5 | Spolj. prečnik (mm)14,8 | Masa (kg/km)339 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×1,5 | Spolj. prečnik (mm)15,7 | Masa (kg/km)392 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×1,5 | Spolj. prečnik (mm)16,7 | Masa (kg/km)442 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×1,5 | Spolj. prečnik (mm)17,7 | Masa (kg/km)500 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×1,5 | Spolj. prečnik (mm)18,7 | Masa (kg/km)560 | Dostupnost Na upit |
| Konstrukcija (n×mm²)20×1,5 | Spolj. prečnik (mm)19,6 | Masa (kg/km)618 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×1,5 | Spolj. prečnik (mm)20,6 | Masa (kg/km)695 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×1,5 | Spolj. prečnik (mm)21,6 | Masa (kg/km)750 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×2,5 | Spolj. prečnik (mm)10,7 | Masa (kg/km)165 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×2,5 | Spolj. prečnik (mm)11,3 | Masa (kg/km)195 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×2,5 | Spolj. prečnik (mm)12,2 | Masa (kg/km)235 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×2,5 | Spolj. prečnik (mm)13,2 | Masa (kg/km)280 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×2,5 | Spolj. prečnik (mm)14,2 | Masa (kg/km)329 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×2,5 | Spolj. prečnik (mm)14,2 | Masa (kg/km)345 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×2,5 | Spolj. prečnik (mm)— | Masa (kg/km)— | Dostupnost Na upit |
| Konstrukcija (n×mm²)9×2,5 | Spolj. prečnik (mm)— | Masa (kg/km)— | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×2,5 | Spolj. prečnik (mm)16,4 | Masa (kg/km)457 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×2,5 | Spolj. prečnik (mm)17,5 | Masa (kg/km)530 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×2,5 | Spolj. prečnik (mm)18,6 | Masa (kg/km)604 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×2,5 | Spolj. prečnik (mm)19,7 | Masa (kg/km)688 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×2,5 | Spolj. prečnik (mm)20,9 | Masa (kg/km)769 | Dostupnost Na upit |
| Konstrukcija (n×mm²)20×2,5 | Spolj. prečnik (mm)22,0 | Masa (kg/km)853 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×2,5 | Spolj. prečnik (mm)23,1 | Masa (kg/km)966 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×2,5 | Spolj. prečnik (mm)24,2 | Masa (kg/km)1038 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Presek (mm²)1 | Otpor provodnika 20 °C (Ω/km)19,5 | Strujno opterećenje (A)16 |
| Presek (mm²)1,5 | Otpor provodnika 20 °C (Ω/km)13,3 | Strujno opterećenje (A)20 |
| Presek (mm²)2,5 | Otpor provodnika 20 °C (Ω/km)7,98 | Strujno opterećenje (A)25 |
Konstrukcija
ProvodnikCu uže, klasa 5 / Cu rope, cl. 5
IzolacijaPVC, numerisane žile / numbered cores
UžavanjeSlojevi optimalnog koraka / layers
PlaštPVC, sivi ili crni / grey or black
Tehnički podaci
Napon0,6/1 kV
Ispitni napon4000 V DC (1 min)
Radna temperatura-30 … +70 °C
Radijus savijanja10 × D
Ponašanje u požaruEN 60332-1-2
Identifikacija žilaDIN VDE 0293 / TS EN 50334
Primena
Kontrolni kabl za mernu i upravljačku tehniku u mašinogradnji, na montažnim i proizvodnim linijama i u klima uređajima. Za mokre, suve i vlažne prostore, srednja mehanička naprezanja.
Standardi
DIN VDE 0293 · TS EN 50334 · EN 60332-1-2
Dokumentacija
YSLY · PDF · 3,1 MBPreuzmite tehnički list (PDF)
