YSLY EB

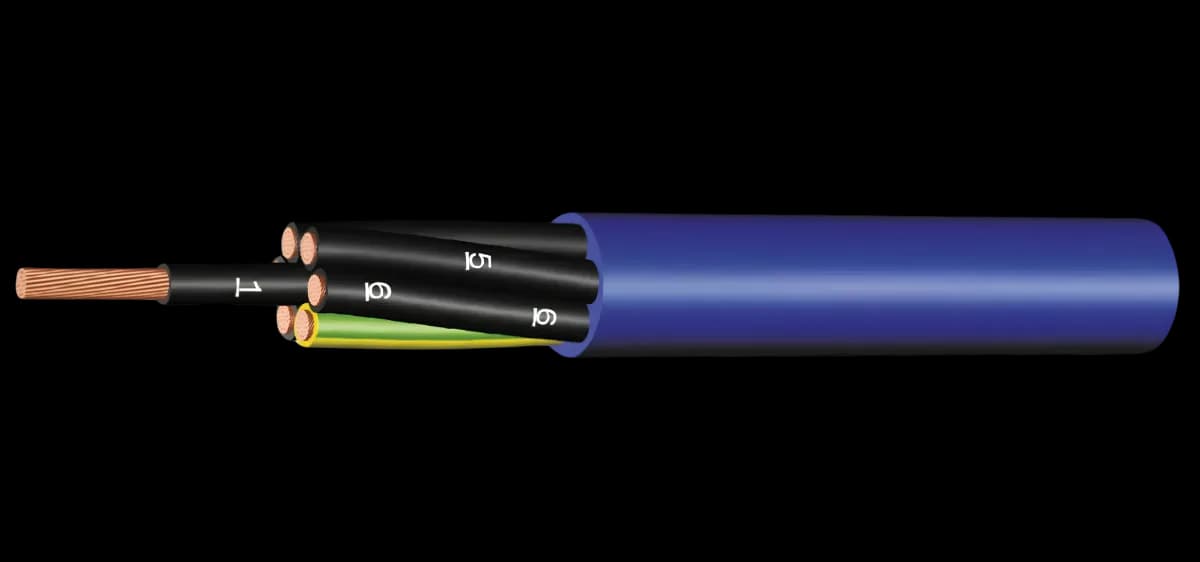

Samosigurni („i“) savitljivi kontrolno-merni kabl sa PVC izolacijom i plavim PVC plaštom (YSLY-EB), Cu uže klase 5, 300/500 V.
Preuzmite tehnički list (PDF)
Varijante
| Konstrukcija (n×mm²)2×0,75 | Spolj. prečnik (mm)5,5 | Masa (kg/km)42 | Bakar (kg/km)15,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×0,75 | Spolj. prečnik (mm)5,7 | Masa (kg/km)55 | Bakar (kg/km)22,5 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×0,75 | Spolj. prečnik (mm)6,2 | Masa (kg/km)65 | Bakar (kg/km)30,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×0,75 | Spolj. prečnik (mm)6,9 | Masa (kg/km)80 | Bakar (kg/km)37,5 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×0,75 | Spolj. prečnik (mm)7,6 | Masa (kg/km)100 | Bakar (kg/km)52,5 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×0,75 | Spolj. prečnik (mm)12,0 | Masa (kg/km)245 | Bakar (kg/km)135,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×0,75 | Spolj. prečnik (mm)14,1 | Masa (kg/km)325 | Bakar (kg/km)187,5 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×1 | Spolj. prečnik (mm)5,8 | Masa (kg/km)50 | Bakar (kg/km)20,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×1 | Spolj. prečnik (mm)6,3 | Masa (kg/km)61 | Bakar (kg/km)30,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×1 | Spolj. prečnik (mm)6,7 | Masa (kg/km)75 | Bakar (kg/km)40,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×1 | Spolj. prečnik (mm)7,3 | Masa (kg/km)95 | Bakar (kg/km)50,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×1 | Spolj. prečnik (mm)8,3 | Masa (kg/km)125 | Bakar (kg/km)70,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×1 | Spolj. prečnik (mm)10,7 | Masa (kg/km)195 | Bakar (kg/km)120,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×1 | Spolj. prečnik (mm)12,8 | Masa (kg/km)300 | Bakar (kg/km)180,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×1 | Spolj. prečnik (mm)14,7 | Masa (kg/km)390 | Bakar (kg/km)250,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×1,5 | Spolj. prečnik (mm)6,6 | Masa (kg/km)65 | Bakar (kg/km)30,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×1,5 | Spolj. prečnik (mm)6,8 | Masa (kg/km)80 | Bakar (kg/km)45,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×1,5 | Spolj. prečnik (mm)7,4 | Masa (kg/km)100 | Bakar (kg/km)60,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×1,5 | Spolj. prečnik (mm)8,3 | Masa (kg/km)130 | Bakar (kg/km)75,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×1,5 | Spolj. prečnik (mm)9,1 | Masa (kg/km)160 | Bakar (kg/km)105,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×1,5 | Spolj. prečnik (mm)12,3 | Masa (kg/km)265 | Bakar (kg/km)180,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×1,5 | Spolj. prečnik (mm)14,7 | Masa (kg/km)405 | Bakar (kg/km)270,0 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×1,5 | Spolj. prečnik (mm)17,2 | Masa (kg/km)550 | Bakar (kg/km)375,0 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Presek (mm²)0,75 | Prečnik provodnika (mm)1,1 | Otpor provodnika 20 °C (Ω/km)26,0 |
| Presek (mm²)1 | Prečnik provodnika (mm)1,3 | Otpor provodnika 20 °C (Ω/km)19,5 |
| Presek (mm²)1,5 | Prečnik provodnika (mm)1,5 | Otpor provodnika 20 °C (Ω/km)13,3 |
Konstrukcija
ProvodnikFino Cu uže, klasa 5 / fine Cu rope, cl. 5
IzolacijaPVC, numerisane žile / numbered cores
UžavanjeSlojevi optimalnog koraka / layers
PlaštPVC TM2, plavi RAL 5015 / blue
Tehnički podaci
Napon U₀/U300/500 V
Ispitni napon2000 V
Otpor izolacije≥ 20 MΩ·km
Radna temperatura-30 … +70 °C
Radijus savijanja4 × D (fiksno)
CPR klasaEca
Primena
Za potencijalno eksplozivne atmosfere, vrsta zaštite „i“ (samosigurno kolo), u mernoj i upravljačkoj tehnici. Plavi plašt je posebno označen prema DIN EN 60079-14. Nije za polaganje u zemlju.
Standardi
DIN VDE 0285-525-2-51 · DIN VDE 0295 / IEC 60228 cl.5 · DIN EN 60079-14 · DIN VDE 0165-1
Dokumentacija
YSLY EB · PDF · 356 KBPreuzmite tehnički list (PDF)
