YSLYCY

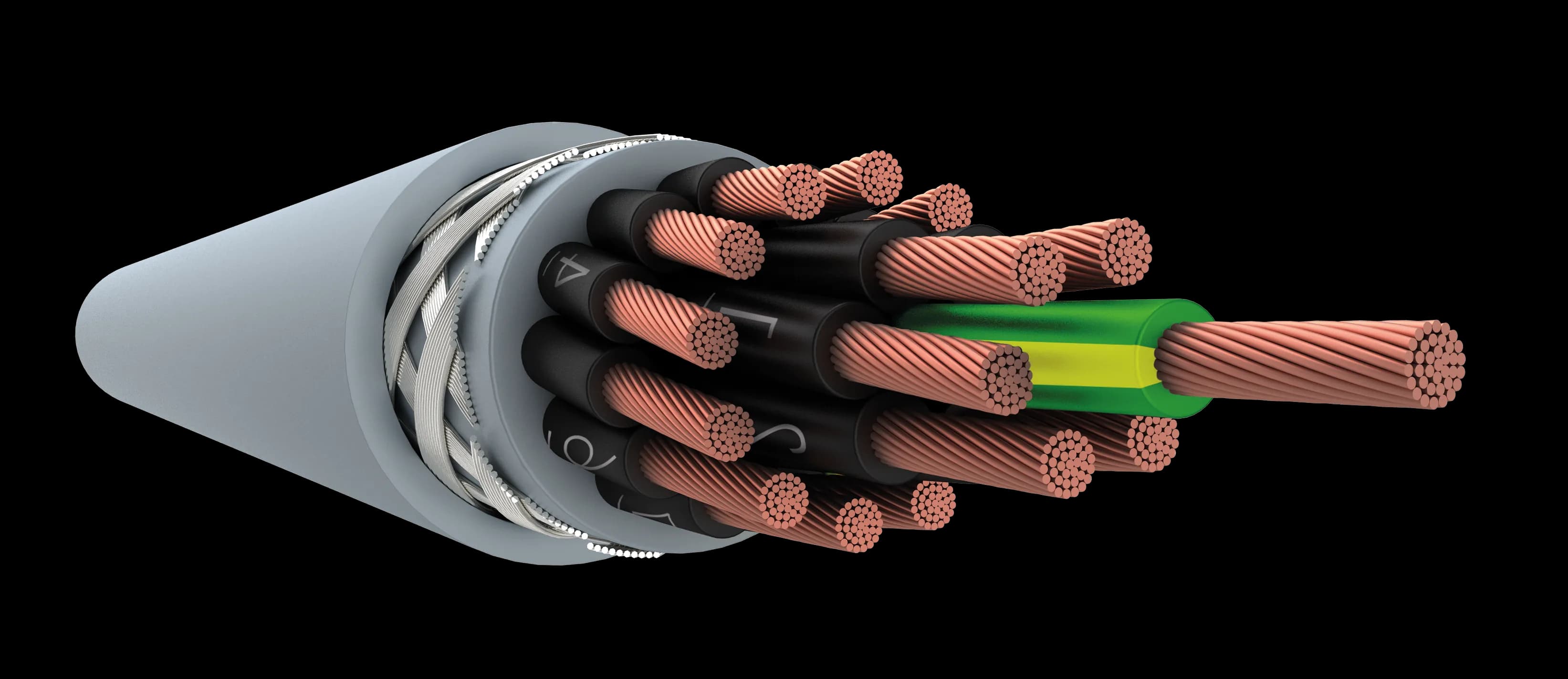

Savitljivi ekranizovani kontrolni kabl sa unutrašnjim PVC plaštom i Cu pletenicom (YSLYCY), 0,6/1 kV.
Preuzmite tehnički list (PDF)
Varijante
| Konstrukcija (n×mm²)2×1 | Spolj. prečnik (mm)10,1 | Masa (kg/km)123 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×1 | Spolj. prečnik (mm)10,5 | Masa (kg/km)143 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×1 | Spolj. prečnik (mm)11,2 | Masa (kg/km)166 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×1 | Spolj. prečnik (mm)12,0 | Masa (kg/km)195 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×1 | Spolj. prečnik (mm)12,7 | Masa (kg/km)223 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×1 | Spolj. prečnik (mm)12,7 | Masa (kg/km)229 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×1 | Spolj. prečnik (mm)13,7 | Masa (kg/km)259 | Dostupnost Na upit |
| Konstrukcija (n×mm²)9×1 | Spolj. prečnik (mm)14,6 | Masa (kg/km)285 | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×1 | Spolj. prečnik (mm)15,5 | Masa (kg/km)311 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×1 | Spolj. prečnik (mm)15,9 | Masa (kg/km)346 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×1 | Spolj. prečnik (mm)16,7 | Masa (kg/km)391 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×1 | Spolj. prečnik (mm)17,7 | Masa (kg/km)443 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×1 | Spolj. prečnik (mm)18,5 | Masa (kg/km)488 | Dostupnost Na upit |
| Konstrukcija (n×mm²)20×1 | Spolj. prečnik (mm)19,2 | Masa (kg/km)533 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×1 | Spolj. prečnik (mm)22,8 | Masa (kg/km)760 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×1 | Spolj. prečnik (mm)23,4 | Masa (kg/km)785 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×1,5 | Spolj. prečnik (mm)10,7 | Masa (kg/km)139 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×1,5 | Spolj. prečnik (mm)11,1 | Masa (kg/km)162 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×1,5 | Spolj. prečnik (mm)11,9 | Masa (kg/km)191 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×1,5 | Spolj. prečnik (mm)12,7 | Masa (kg/km)225 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×1,5 | Spolj. prečnik (mm)13,7 | Masa (kg/km)265 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×1,5 | Spolj. prečnik (mm)13,7 | Masa (kg/km)273 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×1,5 | Spolj. prečnik (mm)14,6 | Masa (kg/km)303 | Dostupnost Na upit |
| Konstrukcija (n×mm²)9×1,5 | Spolj. prečnik (mm)15,6 | Masa (kg/km)338 | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×1,5 | Spolj. prečnik (mm)16,7 | Masa (kg/km)373 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×1,5 | Spolj. prečnik (mm)17,4 | Masa (kg/km)425 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×1,5 | Spolj. prečnik (mm)18,1 | Masa (kg/km)472 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×1,5 | Spolj. prečnik (mm)18,9 | Masa (kg/km)526 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×1,5 | Spolj. prečnik (mm)19,8 | Masa (kg/km)581 | Dostupnost Na upit |
| Konstrukcija (n×mm²)20×1,5 | Spolj. prečnik (mm)20,9 | Masa (kg/km)648 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×1,5 | Spolj. prečnik (mm)24,0 | Masa (kg/km)880 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×1,5 | Spolj. prečnik (mm)24,6 | Masa (kg/km)905 | Dostupnost Na upit |
| Konstrukcija (n×mm²)2×2,5 | Spolj. prečnik (mm)11,9 | Masa (kg/km)176 | Dostupnost Na upit |
| Konstrukcija (n×mm²)3×2,5 | Spolj. prečnik (mm)12,5 | Masa (kg/km)214 | Dostupnost Na upit |
| Konstrukcija (n×mm²)4×2,5 | Spolj. prečnik (mm)13,6 | Masa (kg/km)262 | Dostupnost Na upit |
| Konstrukcija (n×mm²)5×2,5 | Spolj. prečnik (mm)14,6 | Masa (kg/km)313 | Dostupnost Na upit |
| Konstrukcija (n×mm²)6×2,5 | Spolj. prečnik (mm)15,6 | Masa (kg/km)364 | Dostupnost Na upit |
| Konstrukcija (n×mm²)7×2,5 | Spolj. prečnik (mm)15,6 | Masa (kg/km)378 | Dostupnost Na upit |
| Konstrukcija (n×mm²)8×2,5 | Spolj. prečnik (mm)16,8 | Masa (kg/km)430 | Dostupnost Na upit |
| Konstrukcija (n×mm²)9×2,5 | Spolj. prečnik (mm)18,1 | Masa (kg/km)450 | Dostupnost Na upit |
| Konstrukcija (n×mm²)10×2,5 | Spolj. prečnik (mm)19,4 | Masa (kg/km)531 | Dostupnost Na upit |
| Konstrukcija (n×mm²)12×2,5 | Spolj. prečnik (mm)20,0 | Masa (kg/km)600 | Dostupnost Na upit |
| Konstrukcija (n×mm²)14×2,5 | Spolj. prečnik (mm)21,1 | Masa (kg/km)683 | Dostupnost Na upit |
| Konstrukcija (n×mm²)16×2,5 | Spolj. prečnik (mm)22,3 | Masa (kg/km)775 | Dostupnost Na upit |
| Konstrukcija (n×mm²)18×2,5 | Spolj. prečnik (mm)23,6 | Masa (kg/km)882 | Dostupnost Na upit |
| Konstrukcija (n×mm²)20×2,5 | Spolj. prečnik (mm)25,0 | Masa (kg/km)990 | Dostupnost Na upit |
| Konstrukcija (n×mm²)24×2,5 | Spolj. prečnik (mm)27,3 | Masa (kg/km)1280 | Dostupnost Na upit |
| Konstrukcija (n×mm²)25×2,5 | Spolj. prečnik (mm)28,0 | Masa (kg/km)1315 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Presek (mm²)1 | Otpor provodnika 20 °C (Ω/km)19,5 | Strujno opterećenje (A)16 |
| Presek (mm²)1,5 | Otpor provodnika 20 °C (Ω/km)13,3 | Strujno opterećenje (A)20 |
| Presek (mm²)2,5 | Otpor provodnika 20 °C (Ω/km)7,98 | Strujno opterećenje (A)25 |
Konstrukcija
ProvodnikCu uže, klasa 5 / Cu rope, cl. 5
IzolacijaPVC, numerisane žile / numbered cores
UžavanjeSlojevi optimalnog koraka / layers
Unutrašnji plaštPVC
EkranKalajisana Cu pletenica / tinned Cu braid
PlaštPVC, sivi ili crni / grey or black
Tehnički podaci
Napon0,6/1 kV
Ispitni napon4000 V DC (1 min)
Radna temperatura-30 … +70 °C
Radijus savijanja7,5 × D
Ponašanje u požaruEN 60332-1-2
Identifikacija žilaDIN VDE 0293 / TS EN 50334
Primena
Ekranizovani kontrolni kabl sa unutrašnjim plaštom za mesta sa elektromagnetnim smetnjama — merna i upravljačka tehnika, mašinogradnja, klimatizacija. Za mokre, suve i vlažne prostore.
Standardi
DIN VDE 0293 · TS EN 50334 · EN 60332-1-2
Dokumentacija
YSLYCY · PDF · 865 KBPreuzmite tehnički list (PDF)
