YSLYQY

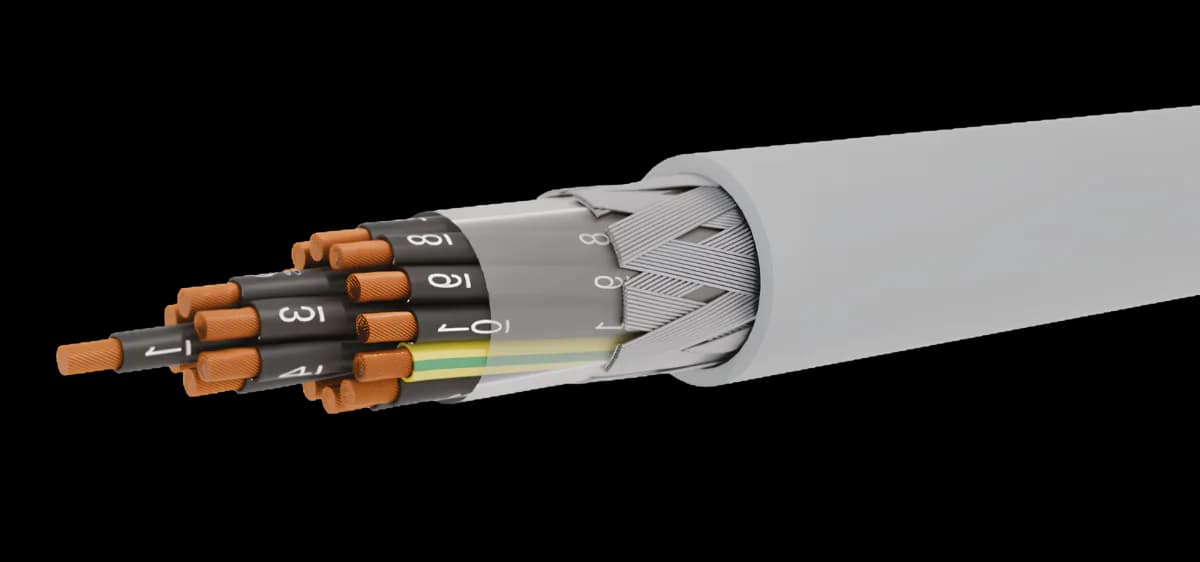

Savitljivi kontrolni kabl sa unutrašnjim PVC plaštom i pletenicom od čeličnih žica (YSLYQY-JZ/OZ), 300/500 V.

Varijante


Konstrukcija (n×mm²)2×0,5	Spolj. prečnik (mm)7,6	Masa (kg/km)92	Dostupnost Na upit
Konstrukcija (n×mm²)3×0,5	Spolj. prečnik (mm)7,9	Masa (kg/km)101	Dostupnost Na upit
Konstrukcija (n×mm²)4×0,5	Spolj. prečnik (mm)8,5	Masa (kg/km)118	Dostupnost Na upit
Konstrukcija (n×mm²)5×0,5	Spolj. prečnik (mm)9,0	Masa (kg/km)134	Dostupnost Na upit
Konstrukcija (n×mm²)6×0,5	Spolj. prečnik (mm)9,9	Masa (kg/km)159	Dostupnost Na upit
Konstrukcija (n×mm²)7×0,5	Spolj. prečnik (mm)9,9	Masa (kg/km)163	Dostupnost Na upit
Konstrukcija (n×mm²)8×0,5	Spolj. prečnik (mm)10,4	Masa (kg/km)173	Dostupnost Na upit
Konstrukcija (n×mm²)10×0,5	Spolj. prečnik (mm)11,8	Masa (kg/km)217	Dostupnost Na upit
Konstrukcija (n×mm²)12×0,5	Spolj. prečnik (mm)12,1	Masa (kg/km)234	Dostupnost Na upit
Konstrukcija (n×mm²)14×0,5	Spolj. prečnik (mm)12,7	Masa (kg/km)259	Dostupnost Na upit
Konstrukcija (n×mm²)16×0,5	Spolj. prečnik (mm)13,2	Masa (kg/km)283	Dostupnost Na upit
Konstrukcija (n×mm²)18×0,5	Spolj. prečnik (mm)13,7	Masa (kg/km)306	Dostupnost Na upit
Konstrukcija (n×mm²)19×0,5	Spolj. prečnik (mm)13,7	Masa (kg/km)310	Dostupnost Na upit
Konstrukcija (n×mm²)20×0,5	Spolj. prečnik (mm)14,4	Masa (kg/km)338	Dostupnost Na upit
Konstrukcija (n×mm²)21×0,5	Spolj. prečnik (mm)14,4	Masa (kg/km)342	Dostupnost Na upit
Konstrukcija (n×mm²)24×0,5	Spolj. prečnik (mm)15,3	Masa (kg/km)384	Dostupnost Na upit
Konstrukcija (n×mm²)25×0,5	Spolj. prečnik (mm)15,3	Masa (kg/km)388	Dostupnost Na upit
Konstrukcija (n×mm²)30×0,5	Spolj. prečnik (mm)16,7	Masa (kg/km)461	Dostupnost Na upit
Konstrukcija (n×mm²)2×0,75	Spolj. prečnik (mm)8,0	Masa (kg/km)104	Dostupnost Na upit
Konstrukcija (n×mm²)3×0,75	Spolj. prečnik (mm)8,5	Masa (kg/km)119	Dostupnost Na upit
Konstrukcija (n×mm²)4×0,75	Spolj. prečnik (mm)9,0	Masa (kg/km)136	Dostupnost Na upit
Konstrukcija (n×mm²)5×0,75	Spolj. prečnik (mm)9,9	Masa (kg/km)165	Dostupnost Na upit
Konstrukcija (n×mm²)6×0,75	Spolj. prečnik (mm)10,5	Masa (kg/km)185	Dostupnost Na upit
Konstrukcija (n×mm²)7×0,75	Spolj. prečnik (mm)10,5	Masa (kg/km)191	Dostupnost Na upit
Konstrukcija (n×mm²)8×0,75	Spolj. prečnik (mm)11,3	Masa (kg/km)210	Dostupnost Na upit
Konstrukcija (n×mm²)10×0,75	Spolj. prečnik (mm)12,8	Masa (kg/km)264	Dostupnost Na upit
Konstrukcija (n×mm²)12×0,75	Spolj. prečnik (mm)13,1	Masa (kg/km)285	Dostupnost Na upit
Konstrukcija (n×mm²)14×0,75	Spolj. prečnik (mm)13,6	Masa (kg/km)312	Dostupnost Na upit
Konstrukcija (n×mm²)16×0,75	Spolj. prečnik (mm)14,3	Masa (kg/km)348	Dostupnost Na upit
Konstrukcija (n×mm²)18×0,75	Spolj. prečnik (mm)14,9	Masa (kg/km)379	Dostupnost Na upit
Konstrukcija (n×mm²)19×0,75	Spolj. prečnik (mm)14,9	Masa (kg/km)385	Dostupnost Na upit
Konstrukcija (n×mm²)20×0,75	Spolj. prečnik (mm)15,9	Masa (kg/km)425	Dostupnost Na upit
Konstrukcija (n×mm²)21×0,75	Spolj. prečnik (mm)15,9	Masa (kg/km)432	Dostupnost Na upit
Konstrukcija (n×mm²)24×0,75	Spolj. prečnik (mm)17,0	Masa (kg/km)493	Dostupnost Na upit
Konstrukcija (n×mm²)25×0,75	Spolj. prečnik (mm)17,0	Masa (kg/km)499	Dostupnost Na upit
Konstrukcija (n×mm²)2×1	Spolj. prečnik (mm)8,5	Masa (kg/km)118	Dostupnost Na upit
Konstrukcija (n×mm²)3×1	Spolj. prečnik (mm)8,8	Masa (kg/km)133	Dostupnost Na upit
Konstrukcija (n×mm²)4×1	Spolj. prečnik (mm)9,4	Masa (kg/km)152	Dostupnost Na upit
Konstrukcija (n×mm²)5×1	Spolj. prečnik (mm)10,3	Masa (kg/km)185	Dostupnost Na upit
Konstrukcija (n×mm²)6×1	Spolj. prečnik (mm)11,0	Masa (kg/km)208	Dostupnost Na upit
Konstrukcija (n×mm²)7×1	Spolj. prečnik (mm)11,0	Masa (kg/km)216	Dostupnost Na upit
Konstrukcija (n×mm²)8×1	Spolj. prečnik (mm)11,8	Masa (kg/km)238	Dostupnost Na upit
Konstrukcija (n×mm²)10×1	Spolj. prečnik (mm)13,4	Masa (kg/km)300	Dostupnost Na upit
Konstrukcija (n×mm²)12×1	Spolj. prečnik (mm)13,7	Masa (kg/km)327	Dostupnost Na upit
Konstrukcija (n×mm²)14×1	Spolj. prečnik (mm)14,5	Masa (kg/km)366	Dostupnost Na upit
Konstrukcija (n×mm²)16×1	Spolj. prečnik (mm)15,0	Masa (kg/km)401	Dostupnost Na upit
Konstrukcija (n×mm²)18×1	Spolj. prečnik (mm)16,1	Masa (kg/km)453	Dostupnost Na upit
Konstrukcija (n×mm²)19×1	Spolj. prečnik (mm)16,1	Masa (kg/km)460	Dostupnost Na upit
Konstrukcija (n×mm²)20×1	Spolj. prečnik (mm)16,7	Masa (kg/km)491	Dostupnost Na upit
Konstrukcija (n×mm²)21×1	Spolj. prečnik (mm)16,7	Masa (kg/km)499	Dostupnost Na upit
Konstrukcija (n×mm²)2×1,5	Spolj. prečnik (mm)9,0	Masa (kg/km)136	Dostupnost Na upit
Konstrukcija (n×mm²)3×1,5	Spolj. prečnik (mm)9,4	Masa (kg/km)155	Dostupnost Na upit
Konstrukcija (n×mm²)4×1,5	Spolj. prečnik (mm)10,4	Masa (kg/km)191	Dostupnost Na upit
Konstrukcija (n×mm²)5×1,5	Spolj. prečnik (mm)11,2	Masa (kg/km)224	Dostupnost Na upit
Konstrukcija (n×mm²)6×1,5	Spolj. prečnik (mm)11,9	Masa (kg/km)255	Dostupnost Na upit
Konstrukcija (n×mm²)7×1,5	Spolj. prečnik (mm)11,9	Masa (kg/km)266	Dostupnost Na upit
Konstrukcija (n×mm²)8×1,5	Spolj. prečnik (mm)12,8	Masa (kg/km)294	Dostupnost Na upit
Konstrukcija (n×mm²)10×1,5	Spolj. prečnik (mm)14,6	Masa (kg/km)372	Dostupnost Na upit
Konstrukcija (n×mm²)12×1,5	Spolj. prečnik (mm)15,0	Masa (kg/km)408	Dostupnost Na upit
Konstrukcija (n×mm²)14×1,5	Spolj. prečnik (mm)16,0	Masa (kg/km)465	Dostupnost Na upit
Konstrukcija (n×mm²)16×1,5	Spolj. prečnik (mm)16,6	Masa (kg/km)511	Dostupnost Na upit
Konstrukcija (n×mm²)18×1,5	Spolj. prečnik (mm)17,5	Masa (kg/km)568	Dostupnost Na upit
Konstrukcija (n×mm²)19×1,5	Spolj. prečnik (mm)17,5	Masa (kg/km)579	Dostupnost Na upit
Konstrukcija (n×mm²)2×2,5	Spolj. prečnik (mm)10,7	Masa (kg/km)193	Dostupnost Na upit
Konstrukcija (n×mm²)3×2,5	Spolj. prečnik (mm)11,4	Masa (kg/km)229	Dostupnost Na upit
Konstrukcija (n×mm²)4×2,5	Spolj. prečnik (mm)12,1	Masa (kg/km)267	Dostupnost Na upit
Konstrukcija (n×mm²)5×2,5	Spolj. prečnik (mm)13,2	Masa (kg/km)318	Dostupnost Na upit
Konstrukcija (n×mm²)6×2,5	Spolj. prečnik (mm)14,3	Masa (kg/km)372	Dostupnost Na upit
Konstrukcija (n×mm²)7×2,5	Spolj. prečnik (mm)14,3	Masa (kg/km)388	Dostupnost Na upit
Konstrukcija (n×mm²)8×2,5	Spolj. prečnik (mm)15,2	Masa (kg/km)425	Dostupnost Na upit
Konstrukcija (n×mm²)4×4	Spolj. prečnik (mm)13,5	Masa (kg/km)354	Dostupnost Na upit
Konstrukcija (n×mm²)5×4	Spolj. prečnik (mm)14,7	Masa (kg/km)425	Dostupnost Na upit
Konstrukcija (n×mm²)4×6	Spolj. prečnik (mm)15,9	Masa (kg/km)498	Dostupnost Na upit
Konstrukcija (n×mm²)5×6	Spolj. prečnik (mm)17,3	Masa (kg/km)597	Dostupnost Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

Prijava Registracija

Referentne tabele


Presek (mm²)0,5	Otpor provodnika 20 °C (Ω/km)39
Presek (mm²)0,75	Otpor provodnika 20 °C (Ω/km)26
Presek (mm²)1	Otpor provodnika 20 °C (Ω/km)19,5
Presek (mm²)1,5	Otpor provodnika 20 °C (Ω/km)13,3
Presek (mm²)2,5	Otpor provodnika 20 °C (Ω/km)7,98
Presek (mm²)4	Otpor provodnika 20 °C (Ω/km)4,95
Presek (mm²)6	Otpor provodnika 20 °C (Ω/km)3,30

Konstrukcija

ProvodnikCu uže, klasa 5 / Cu rope, cl. 5

IzolacijaPVC (TSE K 373)

UžavanjeŽile u slojevima / cores in layers

Unutrašnji plaštPVC

EkranPletenica od čeličnih žica / steel wire braid

PlaštPVC, RAL 7001 sivi / grey

Tehnički podaci

Napon300/500 V

Ispitni napon4000 V AC (1 min)

Radna temperatura-30 … +70 °C

Radijus savijanja7,5 × D

Prelazna impedansa250 mΩ/m (30 MHz)

Ponašanje u požaruEN 60332-1-2

Primena

Kontrolni kabl po TSE K 373 za elektronske upravljačke sisteme, mernu i nadzornu tehniku i industrijsku elektroniku. Čelična pletenica daje mehaničku zaštitu. Nije za spoljnu upotrebu ni za direktno ukopavanje.

Standardi

TSE K 373 · EN / IEC 60228 · DIN EN 60332-1-2 · EN 50575 (CPR)

Dokumentacija

YSLYQY · PDF · 434 KBPreuzmite tehnički list (PDF)
