AAAC

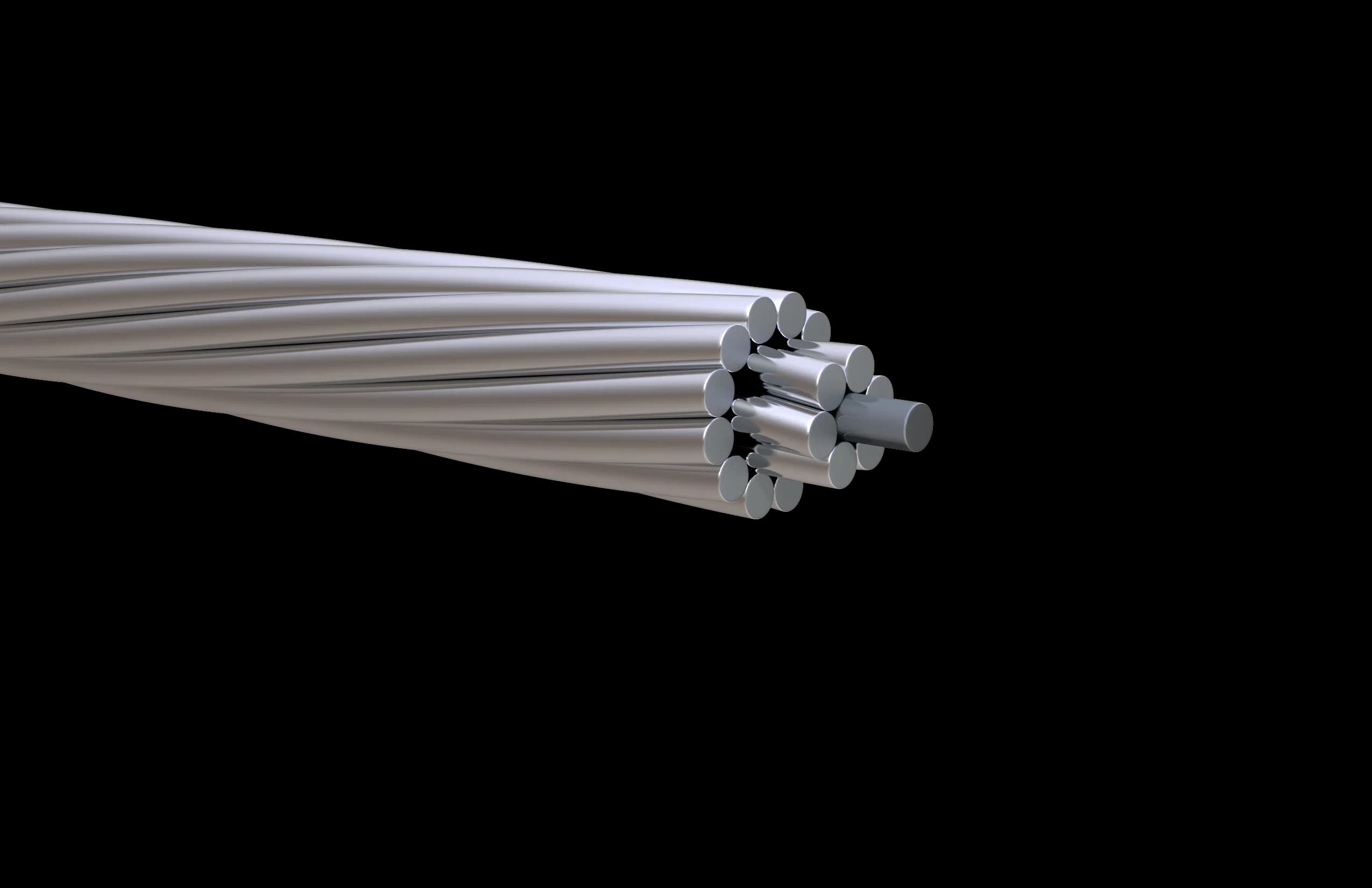

Aluminijumsko legirano uže (AAAC) od legure Al-Mg-Si, za nadzemne vodove, prema EN 50182 (AL3).

Preuzmite tehnički list (PDF)
Aluminijumsko legirano uže (AAAC) od legure Al-Mg-Si, za nadzemne vodove, prema EN 50182 (AL3).

Varijante

Oznaka (AL3)16-AL3Nazivni (mm²)16Presek (mm²)15,9Konstr. (n × mm)7×1,70Prečnik (mm)5,10Sila (kN)4,69Otpor 20°C (Ω/km)2,0701Masa (kg/km)43,4Dostupnost
Na upit
Oznaka (AL3)24-AL3Nazivni (mm²)25Presek (mm²)24,2Konstr. (n × mm)7×2,10Prečnik (mm)6,30Sila (kN)7,15Otpor 20°C (Ω/km)1,3566Masa (kg/km)66,2Dostupnost
Na upit
Oznaka (AL3)34-AL3Nazivni (mm²)35Presek (mm²)34,4Konstr. (n × mm)7×2,50Prečnik (mm)7,50Sila (kN)10,14Otpor 20°C (Ω/km)0,9572Masa (kg/km)93,8Dostupnost
Na upit
Oznaka (AL3)49-AL3Nazivni (mm²)50Presek (mm²)49,5Konstr. (n × mm)7×3,00Prečnik (mm)9,00Sila (kN)14,60Otpor 20°C (Ω/km)0,6647Masa (kg/km)135,1Dostupnost
Na upit
Oznaka (AL3)48-AL3Nazivni (mm²)50Presek (mm²)48,3Konstr. (n × mm)19×1,80Prečnik (mm)9,00Sila (kN)14,26Otpor 20°C (Ω/km)0,6841Masa (kg/km)132,7Dostupnost
Na upit
Oznaka (AL3)66-AL3Nazivni (mm²)70Presek (mm²)65,8Konstr. (n × mm)19×2,10Prečnik (mm)10,5Sila (kN)19,41Otpor 20°C (Ω/km)0,5026Masa (kg/km)180,7Dostupnost
Na upit
Oznaka (AL3)93-AL3Nazivni (mm²)95Presek (mm²)93,3Konstr. (n × mm)19×2,50Prečnik (mm)12,5Sila (kN)27,51Otpor 20°C (Ω/km)0,3546Masa (kg/km)256,0Dostupnost
Na upit
Oznaka (AL3)117-AL3Nazivni (mm²)120Presek (mm²)117,0Konstr. (n × mm)19×2,80Prečnik (mm)14,0Sila (kN)34,51Otpor 20°C (Ω/km)0,2827Masa (kg/km)321,2Dostupnost
Na upit
Oznaka (AL3)147-AL3Nazivni (mm²)150Presek (mm²)147,1Konstr. (n × mm)37×2,25Prečnik (mm)15,8Sila (kN)43,40Otpor 20°C (Ω/km)0,2256Masa (kg/km)405,3Dostupnost
Na upit
Oznaka (AL3)182-AL3Nazivni (mm²)185Presek (mm²)181,6Konstr. (n × mm)37×2,50Prečnik (mm)17,5Sila (kN)53,58Otpor 20°C (Ω/km)0,1827Masa (kg/km)500,3Dostupnost
Na upit
Oznaka (AL3)243-AL3Nazivni (mm²)240Presek (mm²)242,5Konstr. (n × mm)61×2,25Prečnik (mm)20,3Sila (kN)71,55Otpor 20°C (Ω/km)0,1373Masa (kg/km)670,3Dostupnost
Na upit
Oznaka (AL3)299-AL3Nazivni (mm²)300Presek (mm²)299,4Konstr. (n × mm)61×2,50Prečnik (mm)22,5Sila (kN)88,33Otpor 20°C (Ω/km)0,1112Masa (kg/km)827,5Dostupnost
Na upit
Oznaka (AL3)400-AL3Nazivni (mm²)400Presek (mm²)400,1Konstr. (n × mm)61×2,89Prečnik (mm)26,0Sila (kN)118,04Otpor 20°C (Ω/km)0,0832Masa (kg/km)1105,9Dostupnost
Na upit
Oznaka (AL3)500-AL3Nazivni (mm²)500Presek (mm²)499,8Konstr. (n × mm)61×3,23Prečnik (mm)29,1Sila (kN)147,45Otpor 20°C (Ω/km)0,0666Masa (kg/km)1381,4Dostupnost
Na upit
Oznaka (AL3)626-AL3Nazivni (mm²)625Presek (mm²)626,2Konstr. (n × mm)91×2,96Prečnik (mm)32,6Sila (kN)184,73Otpor 20°C (Ω/km)0,0534Masa (kg/km)1737,7Dostupnost
Na upit
Oznaka (AL3)802-AL3Nazivni (mm²)800Presek (mm²)802,1Konstr. (n × mm)91×3,35Prečnik (mm)36,9Sila (kN)236,62Otpor 20°C (Ω/km)0,0417Masa (kg/km)2225,8Dostupnost
Na upit
Oznaka (AL3)1000-AL3Nazivni (mm²)1000Presek (mm²)999,7Konstr. (n × mm)91×3,74Prečnik (mm)41,1Sila (kN)294,91Otpor 20°C (Ω/km)0,0334Masa (kg/km)2774,3Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

ProvodnikLegura Al-Mg-Si (AAAC)
IzvedbaKoncentrično užetano / Concentric-lay
TipAL3 (EN 50182)
PovršinaGola legura / Bare alloy

Tehnički podaci

MaterijalAl-Mg-Si legura
TipAL3 (E-AlMgSi)
IzvedbaKoncentrično / Concentric
Preseci16 – 1000 mm²
Žice7 – 91
Otpor 20 °Cvidi tabelu / see table

Primena

Golo nadzemno uže za prenos i distribuciju električne energije. Pruža veću mehaničku čvrstoću od AAC i bolju otpornost na koroziju od ACSR, uz povoljniji odnos čvrstoće i mase.

Standardi

IEC61089

EN 50182 · IEC 61089 · ASTM B 399 · AS 1531 · GB/T 1179

Dokumentacija

AAAC · PDF · 473 KBPreuzmite tehnički list (PDF)
