AAC
Al uže · AAC · SRPS N.C1.302

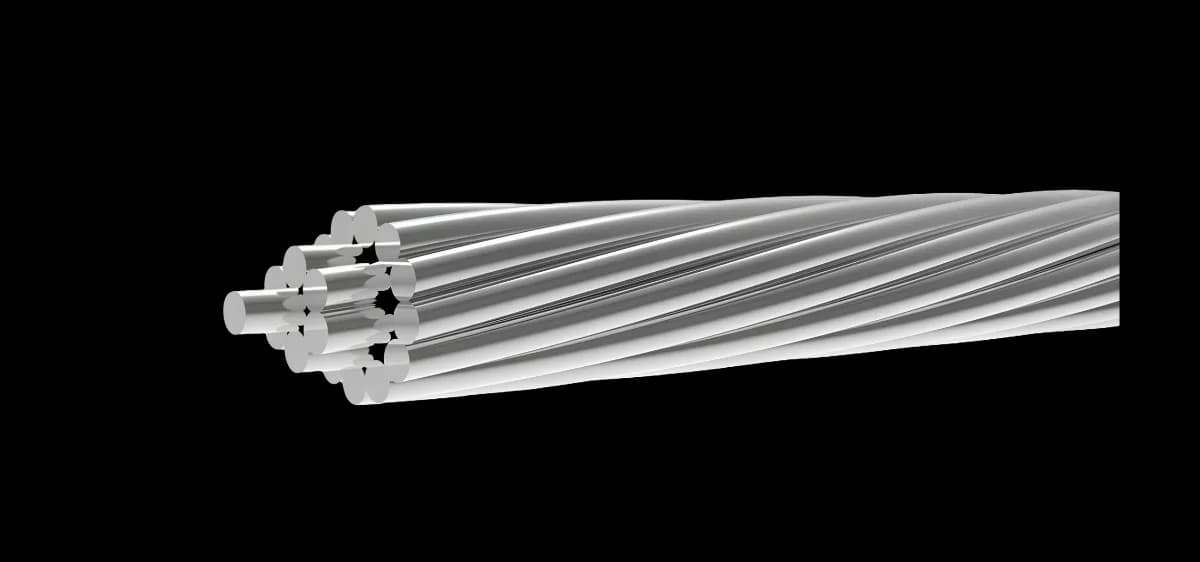

Aluminijumsko uže za nadzemne vodove (AAC · JUS Al uže), čistoće min. 99,7%, prema EN 50182 / DIN 48204.
Preuzmite tehnički list (PDF)
Varijante
| Oznaka (AL1)16-AL1 | Nazivni (mm²)16 | Presek (mm²)15,9 | Konstr. (n × mm)7×1,70 | Prečnik (mm)5,1 | Sila (kN)3,02 | Otpor 20°C (Ω/km)1,7986 | Masa (kg/km)43,4 | Struja (A)110 | Dostupnost Na upit |
| Oznaka (AL1)24-AL1 | Nazivni (mm²)25 | Presek (mm²)24,2 | Konstr. (n × mm)7×2,10 | Prečnik (mm)6,3 | Sila (kN)4,36 | Otpor 20°C (Ω/km)1,1787 | Masa (kg/km)66,3 | Struja (A)144 | Dostupnost Na upit |
| Oznaka (AL1)34-AL1 | Nazivni (mm²)35 | Presek (mm²)34,4 | Konstr. (n × mm)7×2,50 | Prečnik (mm)7,5 | Sila (kN)6,01 | Otpor 20°C (Ω/km)0,8317 | Masa (kg/km)93,9 | Struja (A)180 | Dostupnost Na upit |
| Oznaka (AL1)49-AL1 | Nazivni (mm²)50 | Presek (mm²)49,5 | Konstr. (n × mm)7×3,00 | Prečnik (mm)9,0 | Sila (kN)8,41 | Otpor 20°C (Ω/km)0,5776 | Masa (kg/km)135,2 | Struja (A)225 | Dostupnost Na upit |
| Oznaka (AL1)48-AL1 | Nazivni (mm²)50 | Presek (mm²)48,3 | Konstr. (n × mm)19×1,80 | Prečnik (mm)9,0 | Sila (kN)8,94 | Otpor 20°C (Ω/km)0,5944 | Masa (kg/km)135,2 | Struja (A)225 | Dostupnost Na upit |
| Oznaka (AL1)66-AL1 | Nazivni (mm²)70 | Presek (mm²)65,8 | Konstr. (n × mm)19×2,10 | Prečnik (mm)10,5 | Sila (kN)11,85 | Otpor 20°C (Ω/km)0,4367 | Masa (kg/km)180,9 | Struja (A)270 | Dostupnost Na upit |
| Oznaka (AL1)93-AL1 | Nazivni (mm²)95 | Presek (mm²)93,3 | Konstr. (n × mm)19×2,50 | Prečnik (mm)12,5 | Sila (kN)16,32 | Otpor 20°C (Ω/km)0,3081 | Masa (kg/km)256,3 | Struja (A)340 | Dostupnost Na upit |
| Oznaka (AL1)117-AL1 | Nazivni (mm²)120 | Presek (mm²)117 | Konstr. (n × mm)19×2,80 | Prečnik (mm)14,0 | Sila (kN)19,89 | Otpor 20°C (Ω/km)0,2456 | Masa (kg/km)321,5 | Struja (A)390 | Dostupnost Na upit |
| Oznaka (AL1)147-AL1 | Nazivni (mm²)150 | Presek (mm²)147,1 | Konstr. (n × mm)37×2,25 | Prečnik (mm)15,8 | Sila (kN)26,48 | Otpor 20°C (Ω/km)0,1960 | Masa (kg/km)405,7 | Struja (A)455 | Dostupnost Na upit |
| Oznaka (AL1)182-AL1 | Nazivni (mm²)185 | Presek (mm²)181,6 | Konstr. (n × mm)37×2,50 | Prečnik (mm)17,5 | Sila (kN)31,78 | Otpor 20°C (Ω/km)0,1588 | Masa (kg/km)500,9 | Struja (A)520 | Dostupnost Na upit |
| Oznaka (AL1)243-AL1 | Nazivni (mm²)240 | Presek (mm²)242,5 | Konstr. (n × mm)61×2,25 | Prečnik (mm)20,3 | Sila (kN)43,66 | Otpor 20°C (Ω/km)0,1193 | Masa (kg/km)671,1 | Struja (A)625 | Dostupnost Na upit |
| Oznaka (AL1)299-AL1 | Nazivni (mm²)300 | Presek (mm²)299,4 | Konstr. (n × mm)61×2,50 | Prečnik (mm)22,5 | Sila (kN)52,40 | Otpor 20°C (Ω/km)0,0966 | Masa (kg/km)828,5 | Struja (A)710 | Dostupnost Na upit |
| Oznaka (AL1)400-AL1 | Nazivni (mm²)400 | Presek (mm²)400,1 | Konstr. (n × mm)61×2,89 | Prečnik (mm)26,0 | Sila (kN)68,02 | Otpor 20°C (Ω/km)0,0723 | Masa (kg/km)1107,1 | Struja (A)855 | Dostupnost Na upit |
| Oznaka (AL1)452-AL1 | Nazivni (mm²)450 | Presek (mm²)451,5 | Konstr. (n × mm)61×3,07 | Prečnik (mm)27,6 | Sila (kN)74,50 | Otpor 20°C (Ω/km)0,0641 | Masa (kg/km)1249,3 | Struja (A)925 | Dostupnost Na upit |
| Oznaka (AL1)500-AL1 | Nazivni (mm²)500 | Presek (mm²)499,8 | Konstr. (n × mm)61×3,23 | Prečnik (mm)29,1 | Sila (kN)82,47 | Otpor 20°C (Ω/km)0,0579 | Masa (kg/km)1382,9 | Struja (A)990 | Dostupnost Na upit |
| Oznaka (AL1)626-AL1 | Nazivni (mm²)625 | Presek (mm²)626,2 | Konstr. (n × mm)91×2,96 | Prečnik (mm)32,6 | Sila (kN)106,45 | Otpor 20°C (Ω/km)0,0464 | Masa (kg/km)1739,7 | Struja (A)1140 | Dostupnost Na upit |
| Oznaka (AL1)802-AL1 | Nazivni (mm²)800 | Presek (mm²)802,1 | Konstr. (n × mm)91×3,35 | Prečnik (mm)36,9 | Sila (kN)132,34 | Otpor 20°C (Ω/km)0,0362 | Masa (kg/km)2228,3 | Struja (A)1340 | Dostupnost Na upit |
| Oznaka (AL1)1000-AL1 | Nazivni (mm²)1000 | Presek (mm²)999,7 | Konstr. (n × mm)91×3,74 | Prečnik (mm)41,1 | Sila (kN)159,95 | Otpor 20°C (Ω/km)0,0291 | Masa (kg/km)2777,3 | Struja (A)1540 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikAluminijum (Al), min. 99,7%
IzvedbaVišežično uže, tvrdo vučeno
TipAL1 (EN 50182)
PovršinaGola Al žica / Bare aluminium
Tehnički podaci
MaterijalAluminijum / Aluminium
Čistoćamin. 99,7 %
TipAL1 (EN 50182)
IzvedbaVišežično / Stranded
Preseci16 – 1000 mm²
Otpor 20 °Cvidi tabelu / see table
Primena
Aluminijumsko uže za nadzemne elektroenergetske vodove — prenos i distribucija. Pogodno za urbane sredine sa kratkim rasponima i priobalna područja zbog visoke otpornosti na koroziju.
Standardi
HD308 S2
SRPSN.C1.302 (Al uže)
EN 50182 · DIN 48204 · HD 308 S2 · SRPS N.C1.302 (Al uže)
Dokumentacija
AAC · PDF · 375 KBPreuzmite tehnički list (PDF)
