ACAR

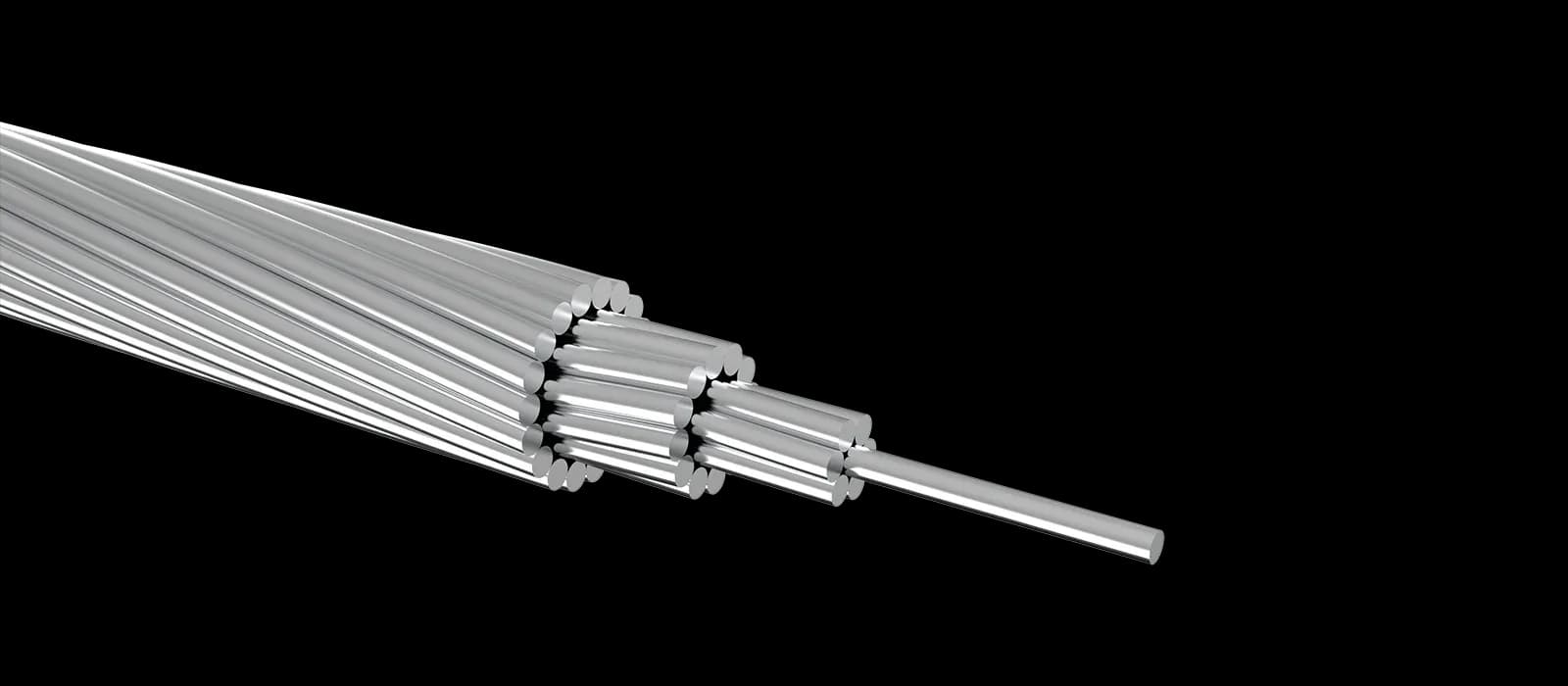

Aluminijum-legura uže (ACAR): aluminijum 1350 (A1) ojačan jezgrom od Al-Mg-Si legure 6201 (A2), prema IEC 61089.

Varijante


Oznaka (mm²)16	Konstr. (n×mm)(4+3)×1,76	Presek A1 (mm²)9,73	Presek A2 (mm²)7,30	Ukupno (mm²)17,0	Prečnik (mm)5,28	Sila (kN)3,85	Otpor 20°C (Ω/km)1,7896	Masa (kg/km)46,6	Dostupnost Na upit
Oznaka (mm²)25	Konstr. (n×mm)(4+3)×2,20	Presek A1 (mm²)15,2	Presek A2 (mm²)11,4	Ukupno (mm²)26,6	Prečnik (mm)6,60	Sila (kN)5,93	Otpor 20°C (Ω/km)1,1453	Masa (kg/km)72,8	Dostupnost Na upit
Oznaka (mm²)40	Konstr. (n×mm)(4+3)×2,78	Presek A1 (mm²)24,3	Presek A2 (mm²)18,3	Ukupno (mm²)42,6	Prečnik (mm)8,35	Sila (kN)9,25	Otpor 20°C (Ω/km)0,7158	Masa (kg/km)116,5	Dostupnost Na upit
Oznaka (mm²)63	Konstr. (n×mm)(4+3)×3,49	Presek A1 (mm²)38,3	Presek A2 (mm²)28,7	Ukupno (mm²)67,1	Prečnik (mm)10,5	Sila (kN)14,38	Otpor 20°C (Ω/km)0,4545	Masa (kg/km)183,5	Dostupnost Na upit
Oznaka (mm²)100	Konstr. (n×mm)(4+3)×4,40	Presek A1 (mm²)60,8	Presek A2 (mm²)45,6	Ukupno (mm²)106	Prečnik (mm)13,2	Sila (kN)22,52	Otpor 20°C (Ω/km)0,2863	Masa (kg/km)291,2	Dostupnost Na upit
Oznaka (mm²)125	Konstr. (n×mm)(12+7)×2,97	Presek A1 (mm²)83,3	Presek A2 (mm²)48,6	Ukupno (mm²)132	Prečnik (mm)14,9	Sila (kN)27,79	Otpor 20°C (Ω/km)0,2302	Masa (kg/km)362,7	Dostupnost Na upit
Oznaka (mm²)160	Konstr. (n×mm)(12+7)×3,36	Presek A1 (mm²)107	Presek A2 (mm²)62,2	Ukupno (mm²)169	Prečnik (mm)16,8	Sila (kN)35,04	Otpor 20°C (Ω/km)0,1798	Masa (kg/km)464,2	Dostupnost Na upit
Oznaka (mm²)200	Konstr. (n×mm)(12+7)×3,76	Presek A1 (mm²)133	Presek A2 (mm²)77,8	Ukupno (mm²)211	Prečnik (mm)18,8	Sila (kN)43,13	Otpor 20°C (Ω/km)0,1439	Masa (kg/km)580,3	Dostupnost Na upit
Oznaka (mm²)250	Konstr. (n×mm)(12+7)×4,21	Presek A1 (mm²)167	Presek A2 (mm²)97,2	Ukupno (mm²)264	Prečnik (mm)21,0	Sila (kN)53,92	Otpor 20°C (Ω/km)0,1151	Masa (kg/km)725,3	Dostupnost Na upit
Oznaka (mm²)250	Konstr. (n×mm)(18+19)×3,04	Presek A1 (mm²)131	Presek A2 (mm²)138	Ukupno (mm²)269	Prečnik (mm)21,3	Sila (kN)60,39	Otpor 20°C (Ω/km)0,1154	Masa (kg/km)742,2	Dostupnost Na upit
Oznaka (mm²)315	Konstr. (n×mm)(30+7)×3,34	Presek A1 (mm²)263	Presek A2 (mm²)61,3	Ukupno (mm²)324	Prečnik (mm)23,4	Sila (kN)60,52	Otpor 20°C (Ω/km)0,0916	Masa (kg/km)892,6	Dostupnost Na upit
Oznaka (mm²)315	Konstr. (n×mm)(18+19)×3,42	Presek A1 (mm²)165	Presek A2 (mm²)174	Ukupno (mm²)339	Prečnik (mm)23,9	Sila (kN)76,09	Otpor 20°C (Ω/km)0,0916	Masa (kg/km)935,1	Dostupnost Na upit
Oznaka (mm²)400	Konstr. (n×mm)(30+7)×3,76	Presek A1 (mm²)334	Presek A2 (mm²)77,8	Ukupno (mm²)411	Prečnik (mm)26,3	Sila (kN)75,19	Otpor 20°C (Ω/km)0,0721	Masa (kg/km)1133,5	Dostupnost Na upit
Oznaka (mm²)400	Konstr. (n×mm)(18+19)×3,85	Presek A1 (mm²)210	Presek A2 (mm²)221	Ukupno (mm²)431	Prečnik (mm)27,0	Sila (kN)95,58	Otpor 20°C (Ω/km)0,0721	Masa (kg/km)1187,5	Dostupnost Na upit
Oznaka (mm²)450	Konstr. (n×mm)(30+7)×3,99	Presek A1 (mm²)375	Presek A2 (mm²)87,6	Ukupno (mm²)463	Prečnik (mm)27,9	Sila (kN)84,59	Otpor 20°C (Ω/km)0,0641	Masa (kg/km)1275,2	Dostupnost Na upit
Oznaka (mm²)450	Konstr. (n×mm)(18+19)×4,08	Presek A1 (mm²)236	Presek A2 (mm²)249	Ukupno (mm²)485	Prečnik (mm)28,6	Sila (kN)107,52	Otpor 20°C (Ω/km)0,0641	Masa (kg/km)1335,9	Dostupnost Na upit
Oznaka (mm²)500	Konstr. (n×mm)(30+7)×4,21	Presek A1 (mm²)417	Presek A2 (mm²)97,3	Ukupno (mm²)514	Prečnik (mm)29,4	Sila (kN)93,98	Otpor 20°C (Ω/km)0,0577	Masa (kg/km)1416,9	Dostupnost Na upit
Oznaka (mm²)500	Konstr. (n×mm)(18+19)×4,31	Presek A1 (mm²)262	Presek A2 (mm²)277	Ukupno (mm²)539	Prečnik (mm)30,1	Sila (kN)119,47	Otpor 20°C (Ω/km)0,0577	Masa (kg/km)1484,3	Dostupnost Na upit
Oznaka (mm²)560	Konstr. (n×mm)(30+7)×4,45	Presek A1 (mm²)467	Presek A2 (mm²)109	Ukupno (mm²)576	Prečnik (mm)31,2	Sila (kN)105,26	Otpor 20°C (Ω/km)0,0515	Masa (kg/km)1586,9	Dostupnost Na upit
Oznaka (mm²)560	Konstr. (n×mm)(54+7)×3,45	Presek A1 (mm²)504	Presek A2 (mm²)65,4	Ukupno (mm²)570	Prečnik (mm)31,0	Sila (kN)101,54	Otpor 20°C (Ω/km)0,0516	Masa (kg/km)1571,9	Dostupnost Na upit
Oznaka (mm²)630	Konstr. (n×mm)(42+19)×3,71	Presek A1 (mm²)454	Presek A2 (mm²)205	Ukupno (mm²)660	Prečnik (mm)33,4	Sila (kN)130,25	Otpor 20°C (Ω/km)0,0458	Masa (kg/km)1820,0	Dostupnost Na upit
Oznaka (mm²)630	Konstr. (n×mm)(24+37)×3,79	Presek A1 (mm²)271	Presek A2 (mm²)417	Ukupno (mm²)688	Prečnik (mm)34,1	Sila (kN)160,19	Otpor 20°C (Ω/km)0,0458	Masa (kg/km)1897,5	Dostupnost Na upit
Oznaka (mm²)710	Konstr. (n×mm)(42+19)×3,94	Presek A1 (mm²)512	Presek A2 (mm²)232	Ukupno (mm²)743	Prečnik (mm)35,5	Sila (kN)146,78	Otpor 20°C (Ω/km)0,0407	Masa (kg/km)2051,2	Dostupnost Na upit
Oznaka (mm²)710	Konstr. (n×mm)(24+37)×4,02	Presek A1 (mm²)305	Presek A2 (mm²)470	Ukupno (mm²)775	Prečnik (mm)36,2	Sila (kN)180,53	Otpor 20°C (Ω/km)0,0407	Masa (kg/km)2138,4	Dostupnost Na upit
Oznaka (mm²)800	Konstr. (n×mm)(42+19)×4,18	Presek A1 (mm²)577	Presek A2 (mm²)261	Ukupno (mm²)838	Prečnik (mm)37,6	Sila (kN)165,39	Otpor 20°C (Ω/km)0,0361	Masa (kg/km)2311,2	Dostupnost Na upit
Oznaka (mm²)800	Konstr. (n×mm)(24+37)×4,27	Presek A1 (mm²)344	Presek A2 (mm²)530	Ukupno (mm²)873	Prečnik (mm)38,4	Sila (kN)203,41	Otpor 20°C (Ω/km)0,0361	Masa (kg/km)2409,5	Dostupnost Na upit
Oznaka (mm²)900	Konstr. (n×mm)(42+19)×4,43	Presek A1 (mm²)649	Presek A2 (mm²)294	Ukupno (mm²)942	Prečnik (mm)39,9	Sila (kN)186,06	Otpor 20°C (Ω/km)0,0321	Masa (kg/km)2600,1	Dostupnost Na upit
Oznaka (mm²)900	Konstr. (n×mm)(54+37)×3,66	Presek A1 (mm²)567	Presek A2 (mm²)388	Ukupno (mm²)955	Prečnik (mm)40,2	Sila (kN)199,54	Otpor 20°C (Ω/km)0,0321	Masa (kg/km)2638,4	Dostupnost Na upit
Oznaka (mm²)1000	Konstr. (n×mm)(72+19)×3,80	Presek A1 (mm²)816	Presek A2 (mm²)215	Ukupno (mm²)1032	Prečnik (mm)41,8	Sila (kN)190,94	Otpor 20°C (Ω/km)0,0289	Masa (kg/km)2849,1	Dostupnost Na upit
Oznaka (mm²)1000	Konstr. (n×mm)(54+37)×3,85	Presek A1 (mm²)630	Presek A2 (mm²)432	Ukupno (mm²)1061	Prečnik (mm)42,4	Sila (kN)221,71	Otpor 20°C (Ω/km)0,0289	Masa (kg/km)2931,6	Dostupnost Na upit
Oznaka (mm²)1120	Konstr. (n×mm)(72+19)×4,02	Presek A1 (mm²)914	Presek A2 (mm²)241	Ukupno (mm²)1155	Prečnik (mm)44,2	Sila (kN)213,85	Otpor 20°C (Ω/km)0,0258	Masa (kg/km)3191,0	Dostupnost Na upit
Oznaka (mm²)1120	Konstr. (n×mm)(54+37)×4,08	Presek A1 (mm²)705	Presek A2 (mm²)483	Ukupno (mm²)1189	Prečnik (mm)44,9	Sila (kN)248,32	Otpor 20°C (Ω/km)0,0258	Masa (kg/km)3283,4	Dostupnost Na upit
Oznaka (mm²)1250	Konstr. (n×mm)(72+19)×4,25	Presek A1 (mm²)1020	Presek A2 (mm²)269	Ukupno (mm²)1289	Prečnik (mm)46,7	Sila (kN)238,68	Otpor 20°C (Ω/km)0,0231	Masa (kg/km)3561,4	Dostupnost Na upit
Oznaka (mm²)1250	Konstr. (n×mm)(54+37)×4,31	Presek A1 (mm²)787	Presek A2 (mm²)539	Ukupno (mm²)1327	Prečnik (mm)47,4	Sila (kN)277,14	Otpor 20°C (Ω/km)0,0231	Masa (kg/km)3664,5	Dostupnost Na upit
Oznaka (mm²)1400	Konstr. (n×mm)(72+19)×4,50	Presek A1 (mm²)1143	Presek A2 (mm²)302	Ukupno (mm²)1444	Prečnik (mm)49,4	Sila (kN)267,32	Otpor 20°C (Ω/km)0,0207	Masa (kg/km)3988,8	Dostupnost Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

Prijava Registracija

Konstrukcija

ProvodnikAluminijum 1350 (A1)

OjačanjeAl-Mg-Si legura 6201 (A2)

IzvedbaKoncentrično užetano / Concentric-lay

PovršinaGolo / Bare

Tehnički podaci

ProvodnikAl 1350 (A1)

OjačanjeLegura 6201 (A2)

TipACAR (1350/6201)

IzvedbaKoncentrično / Concentric

Preseci16 – 1400 mm²

Otpor 20 °Cvidi tabelu / see table

Primena

Golo nadzemno uže za prenos i distribuciju. Pri istoj masi ACAR pruža veću čvrstoću i strujnu nosivost od ACSR — pogodno kada su i nosivost i čvrstoća presudni za projekat voda.

Standardi

IEC61089

IEC 61089 · ASTM B 524 · GB/T 1179

Dokumentacija

ACAR · PDF · 442 KBPreuzmite tehnički list (PDF)
