CopperCoreCOPPERCORE

ACSR

Al-Fe uže · ACSR · SRPS N.C1.351

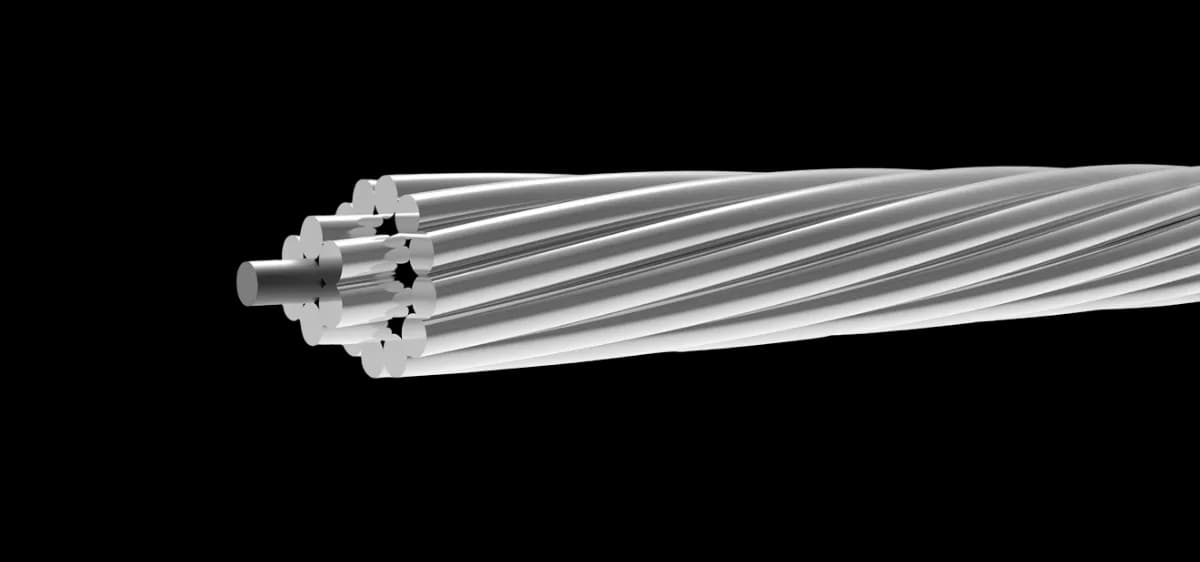

Aluminijum-čelik uže (ACSR · JUS Al-Fe uže) za nadzemne vodove: aluminijumski provodnik ojačan pocinkovanim čeličnim jezgrom.

Preuzmite tehnički list (PDF)
Aluminijum-čelik uže (ACSR · JUS Al-Fe uže) za nadzemne vodove: aluminijumski provodnik ojačan pocinkovanim čeličnim jezgrom.

Varijante

Oznaka (Al/Fe)16/2,5Presek Al (mm²)15,3Presek Fe (mm²)2,55Konstr. Al (n×mm)6×1,80Konstr. Fe (n×mm)1×1,80Prečnik (mm)5,4Sila (kN)5,95Otpor 20°C (Ω/km)1,8792Masa (kg/km)62Struja (A)90Dostupnost
Na upit
Oznaka (Al/Fe)25/40Presek Al (mm²)23,8Presek Fe (mm²)4Konstr. Al (n×mm)6×2,25Konstr. Fe (n×mm)1×2,25Prečnik (mm)6,8Sila (kN)9,2Otpor 20°C (Ω/km)1,2027Masa (kg/km)97Struja (A)125Dostupnost
Na upit
Oznaka (Al/Fe)35/6Presek Al (mm²)34,3Presek Fe (mm²)5,7Konstr. Al (n×mm)6×2,70Konstr. Fe (n×mm)1×2,70Prečnik (mm)8,1Sila (kN)12,65Otpor 20°C (Ω/km)0,8353Masa (kg/km)140Struja (A)145Dostupnost
Na upit
Oznaka (Al/Fe)44/32Presek Al (mm²)44Presek Fe (mm²)31,7Konstr. Al (n×mm)7×2,40Konstr. Fe (n×mm)7×2,40Prečnik (mm)11,2Sila (kN)45Otpor 20°C (Ω/km)0,6566Masa (kg/km)372Struja (A)160Dostupnost
Na upit
Oznaka (Al/Fe)50/8Presek Al (mm²)48,3Presek Fe (mm²)8Konstr. Al (n×mm)6×3,20Konstr. Fe (n×mm)1×3,20Prečnik (mm)9,6Sila (kN)17,1Otpor 20°C (Ω/km)0,5946Masa (kg/km)196Struja (A)170Dostupnost
Na upit
Oznaka (Al/Fe)50/30Presek Al (mm²)51,2Presek Fe (mm²)29,8Konstr. Al (n×mm)12×2,33Konstr. Fe (n×mm)7×2,33Prečnik (mm)11,7Sila (kN)43,8Otpor 20°C (Ω/km)0,5644Masa (kg/km)378Struja (A)170Dostupnost
Na upit
Oznaka (Al/Fe)70/12Presek Al (mm²)69,9Presek Fe (mm²)11,4Konstr. Al (n×mm)26×1,85Konstr. Fe (n×mm)7×1,44Prečnik (mm)11,7Sila (kN)26,8Otpor 20°C (Ω/km)0,4130Masa (kg/km)284Struja (A)290Dostupnost
Na upit
Oznaka (Al/Fe)95/15Presek Al (mm²)94,4Presek Fe (mm²)15,3Konstr. Al (n×mm)26×2,15Konstr. Fe (n×mm)7×1,67Prečnik (mm)13,6Sila (kN)35,75Otpor 20°C (Ω/km)0,3058Masa (kg/km)383Struja (A)350Dostupnost
Na upit
Oznaka (Al/Fe)95/55Presek Al (mm²)96,5Presek Fe (mm²)56,3Konstr. Al (n×mm)12×3,20Konstr. Fe (n×mm)7×3,20Prečnik (mm)16,0Sila (kN)79,35Otpor 20°C (Ω/km)0,2992Masa (kg/km)712Struja (A)350Dostupnost
Na upit
Oznaka (Al/Fe)105/75Presek Al (mm²)105,7Presek Fe (mm²)75,5Konstr. Al (n×mm)14×3,10Konstr. Fe (n×mm)19×2,25Prečnik (mm)17,5Sila (kN)108,45Otpor 20°C (Ω/km)0,2733Masa (kg/km)891Struja (A)370Dostupnost
Na upit
Oznaka (Al/Fe)120/20Presek Al (mm²)121,6Presek Fe (mm²)19,8Konstr. Al (n×mm)26×2,44Konstr. Fe (n×mm)7×1,90Prečnik (mm)15,5Sila (kN)45,65Otpor 20°C (Ω/km)0,2374Masa (kg/km)494Struja (A)410Dostupnost
Na upit
Oznaka (Al/Fe)120/70Presek Al (mm²)122Presek Fe (mm²)71,3Konstr. Al (n×mm)12×3,60Konstr. Fe (n×mm)7×3,60Prečnik (mm)18,0Sila (kN)100Otpor 20°C (Ω/km)0,2364Masa (kg/km)901Struja (A)410Dostupnost
Na upit
Oznaka (Al/Fe)125/30Presek Al (mm²)127,9Presek Fe (mm²)29,8Konstr. Al (n×mm)30×2,33Konstr. Fe (n×mm)7×2,33Prečnik (mm)16,1Sila (kN)57,6Otpor 20°C (Ω/km)0,2259Masa (kg/km)591Struja (A)425Dostupnost
Na upit
Oznaka (Al/Fe)150/25Presek Al (mm²)148,9Presek Fe (mm²)24,2Konstr. Al (n×mm)26×2,70Konstr. Fe (n×mm)7×2,10Prečnik (mm)17,1Sila (kN)55,25Otpor 20°C (Ω/km)0,1939Masa (kg/km)605Struja (A)470Dostupnost
Na upit
Oznaka (Al/Fe)170/40Presek Al (mm²)171,8Presek Fe (mm²)40,1Konstr. Al (n×mm)30×2,70Konstr. Fe (n×mm)7×2,70Prečnik (mm)18,9Sila (kN)76,75Otpor 20°C (Ω/km)0,1682Masa (kg/km)794Struja (A)520Dostupnost
Na upit
Oznaka (Al/Fe)185/30Presek Al (mm²)183,8Presek Fe (mm²)29,8Konstr. Al (n×mm)26×3,00Konstr. Fe (n×mm)7×2,33Prečnik (mm)19,0Sila (kN)66,2Otpor 20°C (Ω/km)0,1571Masa (kg/km)746Struja (A)535Dostupnost
Na upit
Oznaka (Al/Fe)210/35Presek Al (mm²)209,1Presek Fe (mm²)34,1Konstr. Al (n×mm)26×3,20Konstr. Fe (n×mm)7×2,49Prečnik (mm)20,3Sila (kN)74,9Otpor 20°C (Ω/km)0,1380Masa (kg/km)850Struja (A)610Dostupnost
Na upit
Oznaka (Al/Fe)210/50Presek Al (mm²)212,1Presek Fe (mm²)49,5Konstr. Al (n×mm)30×3,00Konstr. Fe (n×mm)7×3,00Prečnik (mm)21,0Sila (kN)93,9Otpor 20°C (Ω/km)0,1363Masa (kg/km)981Struja (A)610Dostupnost
Na upit
Oznaka (Al/Fe)230/30Presek Al (mm²)230,9Presek Fe (mm²)29,8Konstr. Al (n×mm)24×3,50Konstr. Fe (n×mm)7×2,33Prečnik (mm)21,0Sila (kN)73,1Otpor 20°C (Ω/km)0,1249Masa (kg/km)877Struja (A)630Dostupnost
Na upit
Oznaka (Al/Fe)240/40Presek Al (mm²)243Presek Fe (mm²)39,5Konstr. Al (n×mm)26×3,45Konstr. Fe (n×mm)7×2,68Prečnik (mm)21,9Sila (kN)86,4Otpor 20°C (Ω/km)0,1188Masa (kg/km)987Struja (A)645Dostupnost
Na upit
Oznaka (Al/Fe)265/35Presek Al (mm²)263,7Presek Fe (mm²)34,1Konstr. Al (n×mm)24×3,74Konstr. Fe (n×mm)7×2,49Prečnik (mm)22,4Sila (kN)83,1Otpor 20°C (Ω/km)0,1117Masa (kg/km)1002Struja (A)680Dostupnost
Na upit
Oznaka (Al/Fe)300/50Presek Al (mm²)304,3Presek Fe (mm²)49,5Konstr. Al (n×mm)26×3,86Konstr. Fe (n×mm)7×3,00Prečnik (mm)24,5Sila (kN)107Otpor 20°C (Ω/km)0,0949Masa (kg/km)1236Struja (A)740Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

ProvodnikTvrdo vučeni aluminijum / Hard-drawn Al
JezgroPocinkovana čelična žica / Galv. steel
IzvedbaKoncentrično užetano / Concentric-lay
PovršinaGolo / Bare

Tehnički podaci

ProvodnikAluminijum (Al)
JezgroPocinkovani čelik
KonstrukcijaAl + Fe, koncentrično
Preseci Al16 – 300 mm²
Žice Al6 – 30
Otpor 20 °Cvidi tabelu / see table

Primena

Golo nadzemno uže za prenos i distribuciju električne energije. Mala masa i dobra provodljivost aluminijuma kombinovani su sa visokom otpornošću čelika na izduženje.

Standardi

IEC61089
SRPSN.C1.351 (Al-Fe uže)

EN 50182 · IEC 61089 · DIN 48204 · SRPS N.C1.351 (Al-Fe uže)

Dokumentacija

ACSR · PDF · 437 KBPreuzmite tehnički list (PDF)
