FR-N1XD4-AR_FR-N1XD9-AR

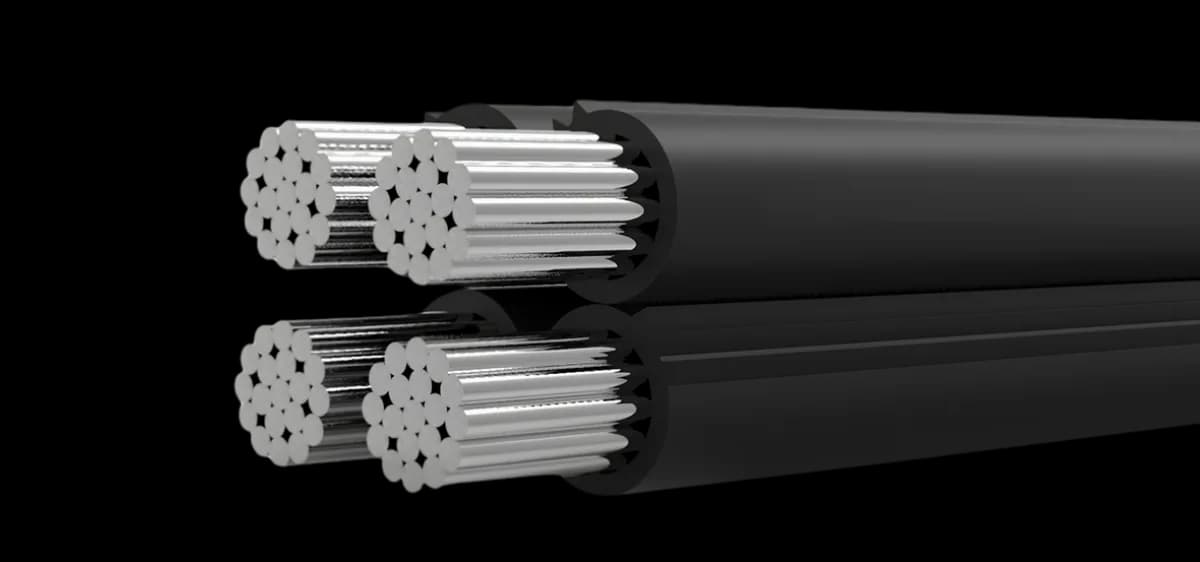

FR-N1XD4-AR (X00-A) i FR-N1XD9-AR (X00/0-A), samonoseći nadzemni kablovi 0,6/1 kV.

Preuzmite tehnički list (PDF)
FR-N1XD4-AR (X00-A) i FR-N1XD9-AR (X00/0-A), samonoseći nadzemni kablovi 0,6/1 kV.

Varijante

Presek (mm²)16Broj žica (No.)7Ø provodnika (mm)4,6-5,1Otpor 20 °C (Ω/km)1,910Struja 30 °C (A)93Kratki spoj (kA)1,5Izolacija (mm)1,2Ø žile (mm)7,0-7,8Dostupnost
Na upit
Presek (mm²)25Broj žica (No.)7Ø provodnika (mm)5,8-6,3Otpor 20 °C (Ω/km)1,200Struja 30 °C (A)112Kratki spoj (kA)2,34Izolacija (mm)1,4Ø žile (mm)8,6-9,4Dostupnost
Na upit
Presek (mm²)35Broj žica (No.)7Ø provodnika (mm)6,8-7,3Otpor 20 °C (Ω/km)0,868Struja 30 °C (A)131Kratki spoj (kA)3,25Izolacija (mm)1,6Ø žile (mm)10,0-10,9Dostupnost
Na upit
Presek (mm²)50Broj žica (No.)7Ø provodnika (mm)7,9-8,4Otpor 20 °C (Ω/km)0,641Struja 30 °C (A)168Kratki spoj (kA)4,67Izolacija (mm)1,6Ø žile (mm)11,1-12,0Dostupnost
Na upit
Presek (mm²)70Broj žica (No.)12Ø provodnika (mm)9,7-10,2Otpor 20 °C (Ω/km)0,443Struja 30 °C (A)213Kratki spoj (kA)6,54Izolacija (mm)1,8Ø žile (mm)13,3-14,2Dostupnost
Na upit
Presek (mm²)95Broj žica (No.)19Ø provodnika (mm)11-12Otpor 20 °C (Ω/km)0,320Struja 30 °C (A)258Kratki spoj (kA)8,88Izolacija (mm)1,8Ø žile (mm)14,6-15,7Dostupnost
Na upit
Presek (mm²)120Broj žica (No.)19Ø provodnika (mm)12-13,1Otpor 20 °C (Ω/km)0,253Struja 30 °C (A)300Kratki spoj (kA)11,22Izolacija (mm)1,8Ø žile (mm)15,6-16,7Dostupnost
Na upit
Presek (mm²)150Broj žica (No.)19Ø provodnika (mm)13,9-15Otpor 20 °C (Ω/km)0,206Struja 30 °C (A)344Kratki spoj (kA)14,02Izolacija (mm)1,7Ø žile (mm)17,3-18,6Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Referentne tabele

Presek (mm²)54,6Broj žica (No.)7Ø nosača (mm)9,20-9,60Otpor 20 °C (Ω/km)0,630Prekidna sila (daN)1660Izolacija (mm)1,6Ø žile (mm)12,30-13,00
Presek (mm²)70Broj žica (No.)7Ø nosača (mm)10,00-10,20Otpor 20 °C (Ω/km)0,500Prekidna sila (daN)2050Izolacija (mm)1,5Ø žile (mm)12,90-13,60
Presek (mm²)71,5Broj žica (No.)7Ø nosača (mm)9,2Otpor 20 °C (Ω/km)0,628Prekidna sila (daN)2050Izolacija (mm)1,6Ø žile (mm)12,2-13,3
Presek (mm²)95Broj žica (No.)7Ø nosača (mm)12,20-12,90Otpor 20 °C (Ω/km)0,340Prekidna sila (daN)2750Izolacija (mm)1,6Ø žile (mm)15,30-16,30

Proizvod (—)FR-N1XD4-AR 2x16Maks. korak (mm)300Spoljni prečnik (mm)15,0Masa kabla (kg/km)137
Proizvod (—)FR-N1XD4-AR 4x16Maks. korak (mm)350Spoljni prečnik (mm)18,0Masa kabla (kg/km)270
Proizvod (—)FR-N1XD4-AR 5x16Maks. korak (mm)400Spoljni prečnik (mm)19,4Masa kabla (kg/km)337
Proizvod (—)FR-N1XD4-AR 2x25Maks. korak (mm)350Spoljni prečnik (mm)18,4Masa kabla (kg/km)214
Proizvod (—)FR-N1XD4-AR 4x25Maks. korak (mm)430Spoljni prečnik (mm)22,2Masa kabla (kg/km)431
Proizvod (—)FR-N1XD4-AR 4x35Maks. korak (mm)450Spoljni prečnik (mm)23,7Masa kabla (kg/km)550
Proizvod (—)FR-N1XD4-AR 4x50Maks. korak (mm)480Spoljni prečnik (mm)27,5Masa kabla (kg/km)740
Proizvod (—)FR-N1XD4-AR 4x70Maks. korak (mm)550Spoljni prečnik (mm)31,9Masa kabla (kg/km)1000
Proizvod (—)FR-N1XD4-AR 4x95Maks. korak (mm)600Spoljni prečnik (mm)37,0Masa kabla (kg/km)1334
Proizvod (—)FR-N1XD9-AR 3x35+54,6Maks. korak (mm)760Spoljni prečnik (mm)24,6Masa kabla (kg/km)370
Proizvod (—)FR-N1XD9-AR 3x35+70Maks. korak (mm)760Spoljni prečnik (mm)29,8Masa kabla (kg/km)688
Proizvod (—)FR-N1XD9-AR 3x35+70+2x16Maks. korak (mm)760Spoljni prečnik (mm)29,8Masa kabla (kg/km)825
Proizvod (—)FR-N1XD9-AR 3x50+54,6Maks. korak (mm)850Spoljni prečnik (mm)33,1Masa kabla (kg/km)782
Proizvod (—)FR-N1XD9-AR 3x50+70Maks. korak (mm)850Spoljni prečnik (mm)33,1Masa kabla (kg/km)809
Proizvod (—)FR-N1XD9-AR 3x50+70+2x16Maks. korak (mm)850Spoljni prečnik (mm)33,1Masa kabla (kg/km)945
Proizvod (—)FR-N1XD9-AR 3x70+54,6Maks. korak (mm)980Spoljni prečnik (mm)38,1Masa kabla (kg/km)1020
Proizvod (—)FR-N1XD9-AR 3x70+54,6+1x16Maks. korak (mm)980Spoljni prečnik (mm)38,1Masa kabla (kg/km)1087
Proizvod (—)FR-N1XD9-AR 3x70+70Maks. korak (mm)980Spoljni prečnik (mm)38,6Masa kabla (kg/km)1044
Proizvod (—)FR-N1XD9-AR 3x70+70/12Maks. korak (mm)980Spoljni prečnik (mm)39,5Masa kabla (kg/km)1125
Proizvod (—)FR-N1XD9-AR 3x70+70+2x16Maks. korak (mm)980Spoljni prečnik (mm)38,6Masa kabla (kg/km)1181
Proizvod (—)FR-N1XD9-AR 3x70+70+2x25Maks. korak (mm)980Spoljni prečnik (mm)40,0Masa kabla (kg/km)1253
Proizvod (—)FR-N1XD9-AR 3x95+70Maks. korak (mm)1100Spoljni prečnik (mm)42,0Masa kabla (kg/km)1289
Proizvod (—)FR-N1XD9-AR 3x95+70/12Maks. korak (mm)1100Spoljni prečnik (mm)43,5Masa kabla (kg/km)1370

Konstrukcija

Fazni provodnikKompaktovano Al uže, klasa 2
Neutralni nosačKompaktovano Al ili Al-legura, klasa 2
IzolacijaXLPE smeša / XLPE compound
IzvedbaSamonoseći snop / Self-supporting bundle

Tehnički podaci

CPR klasaFca
Ispitni napon4 kV
Nazivni napon0,6/1 kV
Maks. temp. provodnika90 °C
Temp. kratkog spoja250 °C

Primena

Za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i ruralnim područjima, napajanje udaljenih objekata i naselja, kao i nadzemne kućne priključke.

Standardi

HD626 S1

HD 626 S1 · NF C33-209 · JUS N.C5.250

Dokumentacija

FR-N1XD4-AR_FR-N1XD9-AR · PDF · 415 KBPreuzmite tehnički list (PDF)
