CopperCoreCOPPERCORE

N_HXH-FRHF-FE180_E90

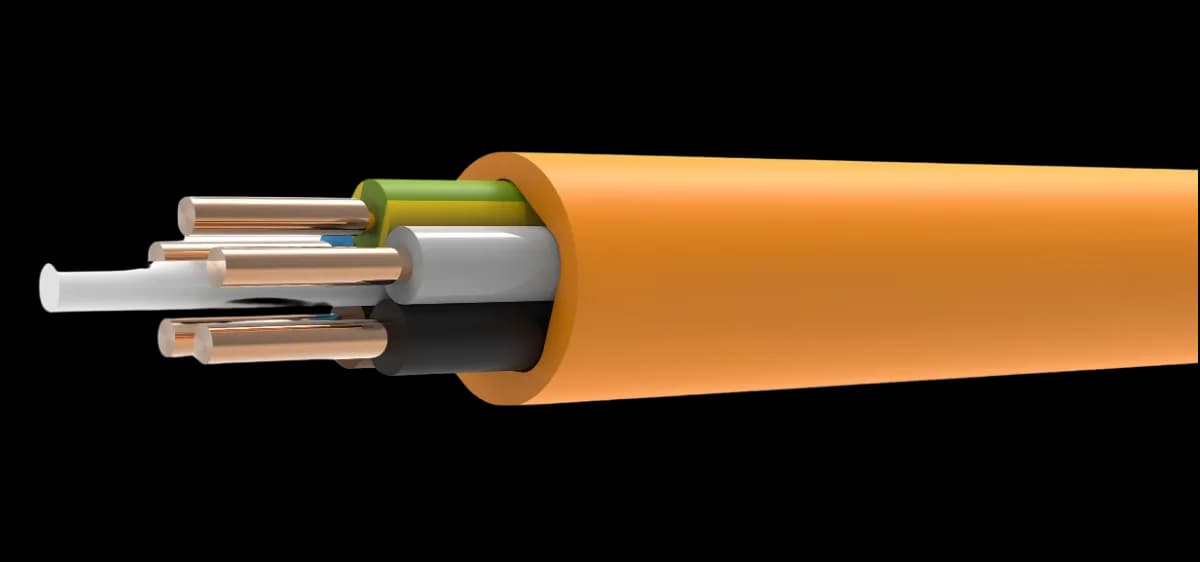

Bezhalogeni instalacioni kabl 0,6/1 kV sa keramizirajućom (silikonskom) izolacijom, poboljšanim svojstvima u požaru i očuvanjem funkcije 90 minuta ((N)HXH FRHF FE180/E90).

Preuzmite tehnički list (PDF)
Bezhalogeni instalacioni kabl 0,6/1 kV sa keramizirajućom (silikonskom) izolacijom, poboljšanim svojstvima u požaru i očuvanjem funkcije 90 minuta ((N)HXH FRHF FE180/E90).

Varijante

Žile × presek (n × mm²)2×1,5Oblik (RE/RM)REOtpor 20°C (Ω/km)12,1Struja vazduh (A)23Spolj. prečnik (mm)6,9Masa metala (kg/km)28,8Masa (kg/km)63Dostupnost
Na upit
Žile × presek (n × mm²)2×2,5Oblik (RE/RM)REOtpor 20°C (Ω/km)7,41Struja vazduh (A)32Spolj. prečnik (mm)7,8Masa metala (kg/km)48,0Masa (kg/km)90Dostupnost
Na upit
Žile × presek (n × mm²)2×4Oblik (RE/RM)REOtpor 20°C (Ω/km)4,61Struja vazduh (A)42Spolj. prečnik (mm)9,3Masa metala (kg/km)76,8Masa (kg/km)132Dostupnost
Na upit
Žile × presek (n × mm²)2×6Oblik (RE/RM)REOtpor 20°C (Ω/km)3,08Struja vazduh (A)54Spolj. prečnik (mm)10,4Masa metala (kg/km)115,2Masa (kg/km)181Dostupnost
Na upit
Žile × presek (n × mm²)3×1,5Oblik (RE/RM)REOtpor 20°C (Ω/km)12,1Struja vazduh (A)23Spolj. prečnik (mm)7,3Masa metala (kg/km)43,2Masa (kg/km)85Dostupnost
Na upit
Žile × presek (n × mm²)3×2,5Oblik (RE/RM)REOtpor 20°C (Ω/km)7,41Struja vazduh (A)32Spolj. prečnik (mm)8,3Masa metala (kg/km)72,0Masa (kg/km)122Dostupnost
Na upit
Žile × presek (n × mm²)3×4Oblik (RE/RM)REOtpor 20°C (Ω/km)4,61Struja vazduh (A)42Spolj. prečnik (mm)10,0Masa metala (kg/km)115,2Masa (kg/km)185Dostupnost
Na upit
Žile × presek (n × mm²)3×6Oblik (RE/RM)REOtpor 20°C (Ω/km)3,08Struja vazduh (A)54Spolj. prečnik (mm)11,2Masa metala (kg/km)172,8Masa (kg/km)257Dostupnost
Na upit
Žile × presek (n × mm²)4×1,5Oblik (RE/RM)REOtpor 20°C (Ω/km)12,1Struja vazduh (A)23Spolj. prečnik (mm)8,1Masa metala (kg/km)57,6Masa (kg/km)109Dostupnost
Na upit
Žile × presek (n × mm²)4×2,5Oblik (RE/RM)REOtpor 20°C (Ω/km)7,41Struja vazduh (A)32Spolj. prečnik (mm)9,2Masa metala (kg/km)96,0Masa (kg/km)160Dostupnost
Na upit
Žile × presek (n × mm²)4×4Oblik (RE/RM)REOtpor 20°C (Ω/km)4,61Struja vazduh (A)42Spolj. prečnik (mm)10,9Masa metala (kg/km)153,6Masa (kg/km)237Dostupnost
Na upit
Žile × presek (n × mm²)4×6Oblik (RE/RM)REOtpor 20°C (Ω/km)3,08Struja vazduh (A)54Spolj. prečnik (mm)12,3Masa metala (kg/km)230,4Masa (kg/km)331Dostupnost
Na upit
Žile × presek (n × mm²)5×1,5Oblik (RE/RM)REOtpor 20°C (Ω/km)12,1Struja vazduh (A)23Spolj. prečnik (mm)8,9Masa metala (kg/km)72,0Masa (kg/km)134Dostupnost
Na upit
Žile × presek (n × mm²)5×2,5Oblik (RE/RM)REOtpor 20°C (Ω/km)7,41Struja vazduh (A)32Spolj. prečnik (mm)10,1Masa metala (kg/km)120,0Masa (kg/km)194Dostupnost
Na upit
Žile × presek (n × mm²)5×4Oblik (RE/RM)REOtpor 20°C (Ω/km)4,61Struja vazduh (A)42Spolj. prečnik (mm)12,2Masa metala (kg/km)192,0Masa (kg/km)295Dostupnost
Na upit
Žile × presek (n × mm²)5×6Oblik (RE/RM)REOtpor 20°C (Ω/km)3,08Struja vazduh (A)54Spolj. prečnik (mm)13,7Masa metala (kg/km)288,0Masa (kg/km)412Dostupnost
Na upit
Žile × presek (n × mm²)5×10Oblik (RE/RM)REOtpor 20°C (Ω/km)1,830Struja vazduh (A)75Spolj. prečnik (mm)16,8Masa metala (kg/km)480Masa (kg/km)658Dostupnost
Na upit
Žile × presek (n × mm²)5×16Oblik (RE/RM)RMOtpor 20°C (Ω/km)1,150Struja vazduh (A)100Spolj. prečnik (mm)20,4Masa metala (kg/km)768Masa (kg/km)1023Dostupnost
Na upit
Žile × presek (n × mm²)7×1,5Oblik (RE/RM)REOtpor 20°C (Ω/km)12,1Struja vazduh (A)23Spolj. prečnik (mm)9,8Masa metala (kg/km)100,8Masa (kg/km)179Dostupnost
Na upit
Žile × presek (n × mm²)7×2,5Oblik (RE/RM)REOtpor 20°C (Ω/km)7,41Struja vazduh (A)32Spolj. prečnik (mm)11,2Masa metala (kg/km)168,0Masa (kg/km)264Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

ProvodnikCu, klasa 1 ili 2 / class 1 or 2
IzolacijaKeramizirajuća (silikonska) smeša
PlaštLSZH, narandžast / LSZH, orange
IdentifikacijaHD 308 S2

Tehnički podaci

Napon Uo/U0,6 / 1 kV
Ispitni napon4 kV
Očuvanje funkcijeFE180 / E30-E90
Savijanje12 × D
Maks. radna temp.90 °C
Temp. kratkog spoja160 °C

Primena

Za fiksno polaganje u suvim i vlažnim prostorima, na regale, u zidove i beton (ne u zemlju/vodu). Za sisteme koji rade i u požaru: dojava, evakuacija, napajanje u nuždi — bolnice, škole, hoteli, aerodromi.

Standardi

HD604 S1
IEC60331-21/-11 (FE180)
IEC60332-1-2 / -3-24
IEC60754
IEC61034

DIN VDE 0266 · HD 604 S1 · IEC 60331-21/-11 (FE180) · DIN 4102-12 (E30-E90) · IEC 60332-1-2 / -3-24 · IEC 60754 · IEC 61034

Dokumentacija

N_HXH-FRHF-FE180_E90 · PDF · 371 KBPreuzmite tehnički list (PDF)
