N2XRY
XP44 · N2XRY · SRPS N.C5.230

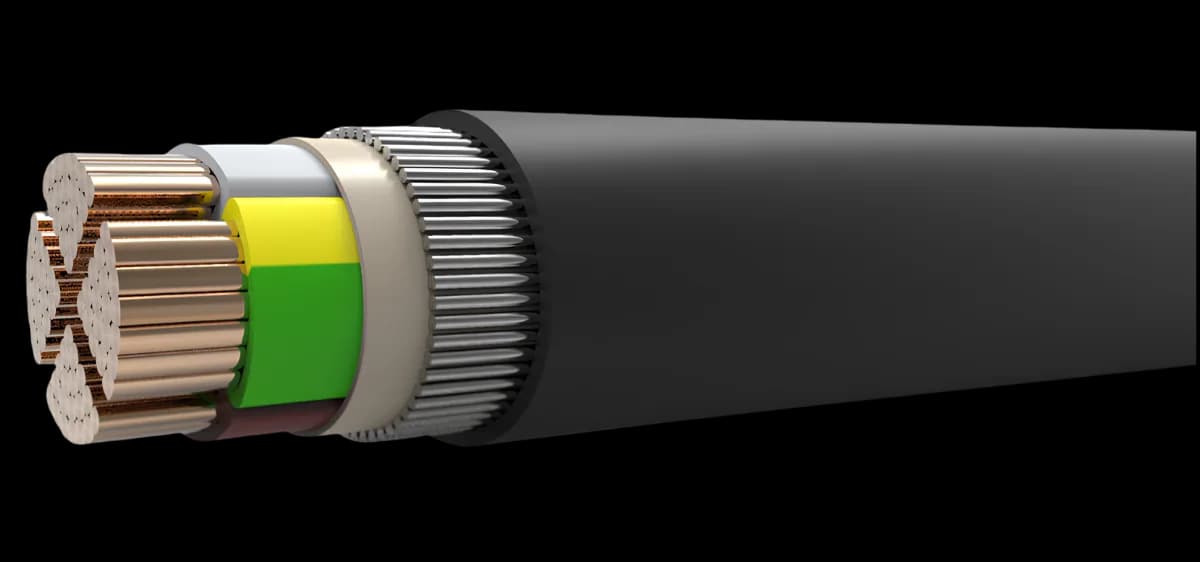

Armirani energetski kabl 0,6/1 kV sa bakarnim užetanim provodnicima, XLPE izolacijom, armaturom od pocinkovanih čeličnih žica i PVC plaštom (N2XRY · JUS XP44).
Preuzmite tehnički list (PDF)
Varijante
| Žile × presek (n × mm²)1×50 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,387 | Struja vazduh (A)207 | Struja zemlja (A)209 | Spolj. prečnik (mm)17,0 | Masa metala (kg/km)394,2 | Masa (kg/km)657 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×70 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,268 | Struja vazduh (A)263 | Struja zemlja (A)256 | Spolj. prečnik (mm)19,3 | Masa metala (kg/km)575,3 | Masa (kg/km)914 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×95 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,193 | Struja vazduh (A)325 | Struja zemlja (A)307 | Spolj. prečnik (mm)21,2 | Masa metala (kg/km)787,0 | Masa (kg/km)1174 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×120 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,153 | Struja vazduh (A)380 | Struja zemlja (A)349 | Spolj. prečnik (mm)22,7 | Masa metala (kg/km)995,1 | Masa (kg/km)1420 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×150 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,124 | Struja vazduh (A)437 | Struja zemlja (A)393 | Spolj. prečnik (mm)24,8 | Masa metala (kg/km)1235,3 | Masa (kg/km)1802 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×185 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0991 | Struja vazduh (A)507 | Struja zemlja (A)445 | Spolj. prečnik (mm)28,0 | Masa metala (kg/km)1537,8 | Masa (kg/km)2183 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×240 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0754 | Struja vazduh (A)604 | Struja zemlja (A)517 | Spolj. prečnik (mm)30,7 | Masa metala (kg/km)2016,9 | Masa (kg/km)2746 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×300 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0601 | Struja vazduh (A)697 | Struja zemlja (A)583 | Spolj. prečnik (mm)33,3 | Masa metala (kg/km)2560,8 | Masa (kg/km)3382 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×400 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0470 | Struja vazduh (A)811 | Struja zemlja (A)663 | Spolj. prečnik (mm)38,4 | Masa metala (kg/km)3308,1 | Masa (kg/km)4404 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×500 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0366 | Struja vazduh (A)940 | Struja zemlja (A)749 | Spolj. prečnik (mm)42,2 | Masa metala (kg/km)4258,2 | Masa (kg/km)5515 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×6 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)3,08 | Struja vazduh (A)53 | Struja zemlja (A)64 | Spolj. prečnik (mm)15,8 | Masa metala (kg/km)110,4 | Masa (kg/km)527 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×10 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)1,83 | Struja vazduh (A)74 | Struja zemlja (A)86 | Spolj. prečnik (mm)17,4 | Masa metala (kg/km)184 | Masa (kg/km)663 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×16 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)1,15 | Struja vazduh (A)98 | Struja zemlja (A)112 | Spolj. prečnik (mm)20 | Masa metala (kg/km)294,4 | Masa (kg/km)963 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×25 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,727 | Struja vazduh (A)133 | Struja zemlja (A)145 | Spolj. prečnik (mm)23,4 | Masa metala (kg/km)460 | Masa (kg/km)1331 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×35 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,524 | Struja vazduh (A)162 | Struja zemlja (A)174 | Spolj. prečnik (mm)27,1 | Masa metala (kg/km)644 | Masa (kg/km)1852 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×50 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,387 | Struja vazduh (A)197 | Struja zemlja (A)206 | Spolj. prečnik (mm)30,3 | Masa metala (kg/km)920 | Masa (kg/km)2308 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×70 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,268 | Struja vazduh (A)250 | Struja zemlja (A)254 | Spolj. prečnik (mm)34,9 | Masa metala (kg/km)1288 | Masa (kg/km)3233 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×95 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,193 | Struja vazduh (A)308 | Struja zemlja (A)305 | Spolj. prečnik (mm)38,5 | Masa metala (kg/km)1748 | Masa (kg/km)4008 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×120 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,153 | Struja vazduh (A)359 | Struja zemlja (A)348 | Spolj. prečnik (mm)41,6 | Masa metala (kg/km)2208 | Masa (kg/km)4762 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×4 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)4,61 | Struja vazduh (A)45 | Struja zemlja (A)59 | Spolj. prečnik (mm)15,1 | Masa metala (kg/km)110,4 | Masa (kg/km)507 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×6 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)3,08 | Struja vazduh (A)53 | Struja zemlja (A)64 | Spolj. prečnik (mm)16,3 | Masa metala (kg/km)165,6 | Masa (kg/km)582,2 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×10 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)1,83 | Struja vazduh (A)74 | Struja zemlja (A)86 | Spolj. prečnik (mm)18,7 | Masa metala (kg/km)276 | Masa (kg/km)755 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×16 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)1,15 | Struja vazduh (A)98 | Struja zemlja (A)112 | Spolj. prečnik (mm)22,1 | Masa metala (kg/km)441,6 | Masa (kg/km)1110,2 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×25 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,727 | Struja vazduh (A)133 | Struja zemlja (A)145 | Spolj. prečnik (mm)25,2 | Masa metala (kg/km)690 | Masa (kg/km)1561 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×35 | Oblik (RE/RM/SM)RM/SM | Otpor 20°C (Ω/km)0,524 | Struja vazduh (A)162 | Struja zemlja (A)174 | Spolj. prečnik (mm)26,4 | Masa metala (kg/km)966 | Masa (kg/km)1907 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×50 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,387 | Struja vazduh (A)197 | Struja zemlja (A)206 | Spolj. prečnik (mm)28,7 | Masa metala (kg/km)1380 | Masa (kg/km)2305 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×70 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,268 | Struja vazduh (A)250 | Struja zemlja (A)254 | Spolj. prečnik (mm)32,7 | Masa metala (kg/km)1932 | Masa (kg/km)3035 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×95 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,193 | Struja vazduh (A)308 | Struja zemlja (A)305 | Spolj. prečnik (mm)36,9 | Masa metala (kg/km)2622 | Masa (kg/km)4127 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,153 | Struja vazduh (A)359 | Struja zemlja (A)348 | Spolj. prečnik (mm)40,3 | Masa metala (kg/km)3312 | Masa (kg/km)5015 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×150 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,124 | Struja vazduh (A)412 | Struja zemlja (A)392 | Spolj. prečnik (mm)45,2 | Masa metala (kg/km)4140 | Masa (kg/km)6376 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×185 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0991 | Struja vazduh (A)475 | Struja zemlja (A)444 | Spolj. prečnik (mm)49,0 | Masa metala (kg/km)5106 | Masa (kg/km)7646 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×240 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0754 | Struja vazduh (A)564 | Struja zemlja (A)517 | Spolj. prečnik (mm)54,3 | Masa metala (kg/km)6624 | Masa (kg/km)9600 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×300 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0601 | Struja vazduh (A)649 | Struja zemlja (A)585 | Spolj. prečnik (mm)58,6 | Masa metala (kg/km)8280 | Masa (kg/km)11541 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×6 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)3,08 | Struja vazduh (A)53 | Struja zemlja (A)64 | Spolj. prečnik (mm)18,4 | Masa metala (kg/km)200,2 | Masa (kg/km)786 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×10 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)1,83 | Struja vazduh (A)74 | Struja zemlja (A)86 | Spolj. prečnik (mm)20,1 | Masa metala (kg/km)326,6 | Masa (kg/km)995 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×16 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)1,15 | Struja vazduh (A)98 | Struja zemlja (A)112 | Spolj. prečnik (mm)22,6 | Masa metala (kg/km)523 | Masa (kg/km)1319 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×25 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,727 | Struja vazduh (A)133 | Struja zemlja (A)145 | Spolj. prečnik (mm)27,7 | Masa metala (kg/km)841,7 | Masa (kg/km)2065 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×35 | Oblik (RE/RM/SM)RM/SM | Otpor 20°C (Ω/km)0,524 | Struja vazduh (A)162 | Struja zemlja (A)174 | Spolj. prečnik (mm)29,0 | Masa metala (kg/km)1288 | Masa (kg/km)2332 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×50 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,387 | Struja vazduh (A)197 | Struja zemlja (A)206 | Spolj. prečnik (mm)31,9 | Masa metala (kg/km)1840 | Masa (kg/km)2870 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×70 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,268 | Struja vazduh (A)250 | Struja zemlja (A)254 | Spolj. prečnik (mm)37,1 | Masa metala (kg/km)2576 | Masa (kg/km)4048 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×95 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,193 | Struja vazduh (A)308 | Struja zemlja (A)305 | Spolj. prečnik (mm)40,8 | Masa metala (kg/km)3496 | Masa (kg/km)5160 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×120 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,153 | Struja vazduh (A)359 | Struja zemlja (A)348 | Spolj. prečnik (mm)45,8 | Masa metala (kg/km)4416 | Masa (kg/km)6672 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×150 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,124 | Struja vazduh (A)412 | Struja zemlja (A)392 | Spolj. prečnik (mm)50,2 | Masa metala (kg/km)5520 | Masa (kg/km)8005 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×185 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0991 | Struja vazduh (A)475 | Struja zemlja (A)444 | Spolj. prečnik (mm)54,7 | Masa metala (kg/km)6808 | Masa (kg/km)9674 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×240 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0754 | Struja vazduh (A)564 | Struja zemlja (A)517 | Spolj. prečnik (mm)60,5 | Masa metala (kg/km)8832 | Masa (kg/km)12176 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×300 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0601 | Struja vazduh (A)649 | Struja zemlja (A)585 | Spolj. prečnik (mm)65,7 | Masa metala (kg/km)11040 | Masa (kg/km)14678 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×50+35 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,387/0,524 | Struja vazduh (A)197 | Struja zemlja (A)206 | Spolj. prečnik (mm)31,5 | Masa metala (kg/km)1489 | Masa (kg/km)2785 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×70+35 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,268/0,524 | Struja vazduh (A)250 | Struja zemlja (A)254 | Spolj. prečnik (mm)35,8 | Masa metala (kg/km)2022 | Masa (kg/km)3741 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×95+50 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,193/0,387 | Struja vazduh (A)308 | Struja zemlja (A)305 | Spolj. prečnik (mm)39,5 | Masa metala (kg/km)2787 | Masa (kg/km)4741 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×95+70 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,193/0,268 | Struja vazduh (A)308 | Struja zemlja (A)305 | Spolj. prečnik (mm)39,9 | Masa metala (kg/km)2965 | Masa (kg/km)5056 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120+50 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,153/0,387 | Struja vazduh (A)359 | Struja zemlja (A)348 | Spolj. prečnik (mm)43,0 | Masa metala (kg/km)3438 | Masa (kg/km)5722 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120+70 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,153/0,268 | Struja vazduh (A)359 | Struja zemlja (A)348 | Spolj. prečnik (mm)43,4 | Masa metala (kg/km)3616 | Masa (kg/km)5889 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120+95 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,153/0,193 | Struja vazduh (A)359 | Struja zemlja (A)348 | Spolj. prečnik (mm)43,4 | Masa metala (kg/km)3835 | Masa (kg/km)6196 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×150+70 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,124/0,268 | Struja vazduh (A)412 | Struja zemlja (A)392 | Spolj. prečnik (mm)48,7 | Masa metala (kg/km)4320 | Masa (kg/km)7319 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×185+95 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,0991/0,193 | Struja vazduh (A)475 | Struja zemlja (A)444 | Spolj. prečnik (mm)52,8 | Masa metala (kg/km)5423 | Masa (kg/km)8785 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×240+120 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,0754/0,153 | Struja vazduh (A)564 | Struja zemlja (A)517 | Spolj. prečnik (mm)58,5 | Masa metala (kg/km)7082 | Masa (kg/km)10959 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×300+150 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,0601/0,124 | Struja vazduh (A)649 | Struja zemlja (A)585 | Spolj. prečnik (mm)64,0 | Masa metala (kg/km)8956 | Masa (kg/km)13324 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikCu uže / Cu rope (EN 60228)
IzolacijaXLPE smeša / XLPE compound
IspunaElastomer / plastomer ili traka
ArmaturaPocink. čelične žice (1-žilni: Al)
PlaštPVC smeša, crn / PVC, black
Tehnički podaci
Napon Uo/U0,6 / 1 kV
Ispitni napon4 kV
Savijanje15 × D (1-žilni) / 12 × D
Temp. polaganjamin -5 °C
Maks. temp. provodnika90 °C
Temp. kratkog spoja250 °C
Primena
Za polaganje u zemlju, kanale i na nosače, u suvim i vlažnim uslovima — tamo gde se očekuju mehanička oštećenja, ali bez zateznih naprezanja. Za gradske mreže, industriju i elektrane.
Standardi
IEC60502-1
HD308 S2
SRPSN.C5.230 (XP44)
IEC 60502-1 · HD 308 S2 · SRPS N.C5.230 (XP44)
Dokumentacija
N2XRY · PDF · 483 KBPreuzmite tehnički list (PDF)
