NA2XBY
XP41-A · NA2XBY · SRPS N.C5.230

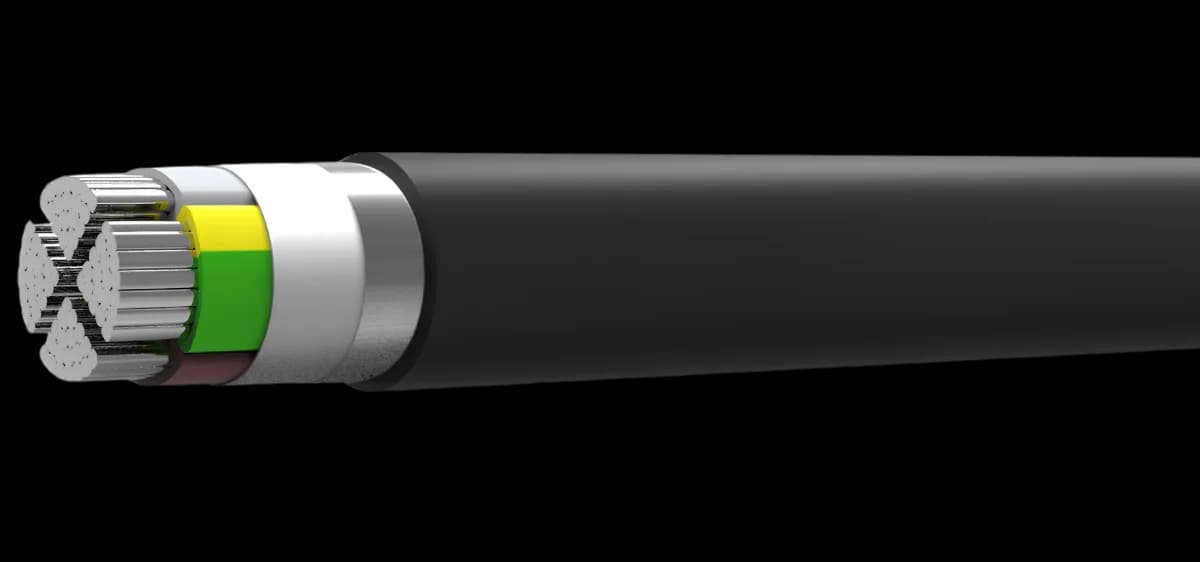

Armirani energetski kabl 0,6/1 kV sa aluminijumskim provodnicima, XLPE izolacijom, armaturom od dve pocinkovane čelične trake i PVC plaštom (NA2XBY · JUS XP41-A).
Preuzmite tehnički list (PDF)
Varijante
| Žile × presek (n × mm²)3×10 | Oblik (RE/RM/SM)RE/RM | Otpor 20°C (Ω/km)3,08 | Struja vazduh (A)— | Struja zemlja (A)— | Spolj. prečnik (mm)18,0 | Masa metala (kg/km)87 | Masa (kg/km)511 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×16 | Oblik (RE/RM/SM)RE/RM | Otpor 20°C (Ω/km)1,910 | Struja vazduh (A)— | Struja zemlja (A)— | Spolj. prečnik (mm)20,0 | Masa metala (kg/km)139,2 | Masa (kg/km)647 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×25 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)1,200 | Struja vazduh (A)97 | Struja zemlja (A)75 | Spolj. prečnik (mm)23,2 | Masa metala (kg/km)217,5 | Masa (kg/km)874 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×35 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,868 | Struja vazduh (A)120 | Struja zemlja (A)90 | Spolj. prečnik (mm)25,6 | Masa metala (kg/km)304,5 | Masa (kg/km)758 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×50 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,641 | Struja vazduh (A)— | Struja zemlja (A)106 | Spolj. prečnik (mm)30,2 | Masa metala (kg/km)435,0 | Masa (kg/km)1194 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×70 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,443 | Struja vazduh (A)187 | Struja zemlja (A)130 | Spolj. prečnik (mm)34,5 | Masa metala (kg/km)609,0 | Masa (kg/km)1502 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×95 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,320 | Struja vazduh (A)227 | Struja zemlja (A)154 | Spolj. prečnik (mm)38,3 | Masa metala (kg/km)826,5 | Masa (kg/km)1825 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,253 | Struja vazduh (A)263 | Struja zemlja (A)174 | Spolj. prečnik (mm)42,0 | Masa metala (kg/km)1044,0 | Masa (kg/km)2225 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×150 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,206 | Struja vazduh (A)304 | Struja zemlja (A)197 | Spolj. prečnik (mm)46,3 | Masa metala (kg/km)1305,0 | Masa (kg/km)2640 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×185 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,164 | Struja vazduh (A)347 | Struja zemlja (A)220 | Spolj. prečnik (mm)50,6 | Masa metala (kg/km)1609,5 | Masa (kg/km)3114 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×240 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,125 | Struja vazduh (A)409 | Struja zemlja (A)253 | Spolj. prečnik (mm)56,7 | Masa metala (kg/km)2088,0 | Masa (kg/km)3804 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×300 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,100 | Struja vazduh (A)471 | Struja zemlja (A)286 | Spolj. prečnik (mm)62,3 | Masa metala (kg/km)2610,0 | Masa (kg/km)4587 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×10 | Oblik (RE/RM/SM)RE/RM | Otpor 20°C (Ω/km)3,080 | Struja vazduh (A)— | Struja zemlja (A)— | Spolj. prečnik (mm)19,3 | Masa metala (kg/km)116,0 | Masa (kg/km)574 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×16 | Oblik (RE/RM/SM)RE/RM | Otpor 20°C (Ω/km)1,910 | Struja vazduh (A)— | Struja zemlja (A)— | Spolj. prečnik (mm)21,5 | Masa metala (kg/km)185,6 | Masa (kg/km)734 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×25 | Oblik (RE/RM/SM)RE/RM | Otpor 20°C (Ω/km)1,200 | Struja vazduh (A)97 | Struja zemlja (A)75 | Spolj. prečnik (mm)25,1 | Masa metala (kg/km)290,0 | Masa (kg/km)1001 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×35 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,868 | Struja vazduh (A)120 | Struja zemlja (A)90 | Spolj. prečnik (mm)27,8 | Masa metala (kg/km)406,0 | Masa (kg/km)909 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×50 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,641 | Struja vazduh (A)— | Struja zemlja (A)106 | Spolj. prečnik (mm)32,8 | Masa metala (kg/km)580,0 | Masa (kg/km)1401 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×70 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,443 | Struja vazduh (A)187 | Struja zemlja (A)130 | Spolj. prečnik (mm)37,5 | Masa metala (kg/km)812,0 | Masa (kg/km)1786 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×95 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,320 | Struja vazduh (A)227 | Struja zemlja (A)154 | Spolj. prečnik (mm)41,7 | Masa metala (kg/km)1102,0 | Masa (kg/km)2275 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×120 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,253 | Struja vazduh (A)263 | Struja zemlja (A)174 | Spolj. prečnik (mm)45,8 | Masa metala (kg/km)1392,0 | Masa (kg/km)2687 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×150 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,206 | Struja vazduh (A)304 | Struja zemlja (A)197 | Spolj. prečnik (mm)51,4 | Masa metala (kg/km)1740,0 | Masa (kg/km)3270 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×185 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,164 | Struja vazduh (A)347 | Struja zemlja (A)220 | Spolj. prečnik (mm)56,2 | Masa metala (kg/km)2146,0 | Masa (kg/km)3857 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×240 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,125 | Struja vazduh (A)409 | Struja zemlja (A)253 | Spolj. prečnik (mm)62,6 | Masa metala (kg/km)2784,0 | Masa (kg/km)4762 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×70+35 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,443/0,868 | Struja vazduh (A)191 | Struja zemlja (A)196 | Spolj. prečnik (mm)34,0 | Masa metala (kg/km)710,5 | Masa (kg/km)1379 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×95+50 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,320/0,641 | Struja vazduh (A)234 | Struja zemlja (A)234 | Spolj. prečnik (mm)39,9 | Masa metala (kg/km)971,5 | Masa (kg/km)2023 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120+70 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,253/0,443 | Struja vazduh (A)273 | Struja zemlja (A)268 | Spolj. prečnik (mm)43,9 | Masa metala (kg/km)1247,0 | Masa (kg/km)2416 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×150+70 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,206/0,443 | Struja vazduh (A)311 | Struja zemlja (A)300 | Spolj. prečnik (mm)48,4 | Masa metala (kg/km)1508,0 | Masa (kg/km)2980 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×185+95 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,164/0,320 | Struja vazduh (A)360 | Struja zemlja (A)342 | Spolj. prečnik (mm)53,0 | Masa metala (kg/km)1885,0 | Masa (kg/km)3526 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×240+120 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,125/0,253 | Struja vazduh (A)427 | Struja zemlja (A)398 | Spolj. prečnik (mm)58,9 | Masa metala (kg/km)2436,0 | Masa (kg/km)4328 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikAl, klasa 1 ili 2 / class 1 or 2
IzolacijaXLPE smeša / XLPE compound
IspunaElastomer / plastomer ili traka
Armatura2 × pocinkovana čelična traka
PlaštPVC smeša, crn / PVC, black
Tehnički podaci
Napon Uo/U0,6 / 1 kV
Ispitni napon4 kV
Savijanje15 × D (1-žilni) / 12 × D
Temp. polaganjamin -5 °C
Maks. temp. provodnika90 °C
Temp. kratkog spoja250 °C
Primena
Distributivni i signalni kabl za statičke primene, pretežno u zemlji, ali i u objektima, kanalima i betonu. Otporan na mehanička i veća zatezna naprezanja; može se polagati koso, vertikalno i na klizištima.
Standardi
HD603 S1
IEC60502-1
HD308 S2
SRPSN.C5.230 (XP41-A)
HD 603 S1 · IEC 60502-1 · HD 308 S2 · SRPS N.C5.230 (XP41-A)
