CopperCoreCOPPERCORE

NAYCWY

PP42-A · NAYCWY

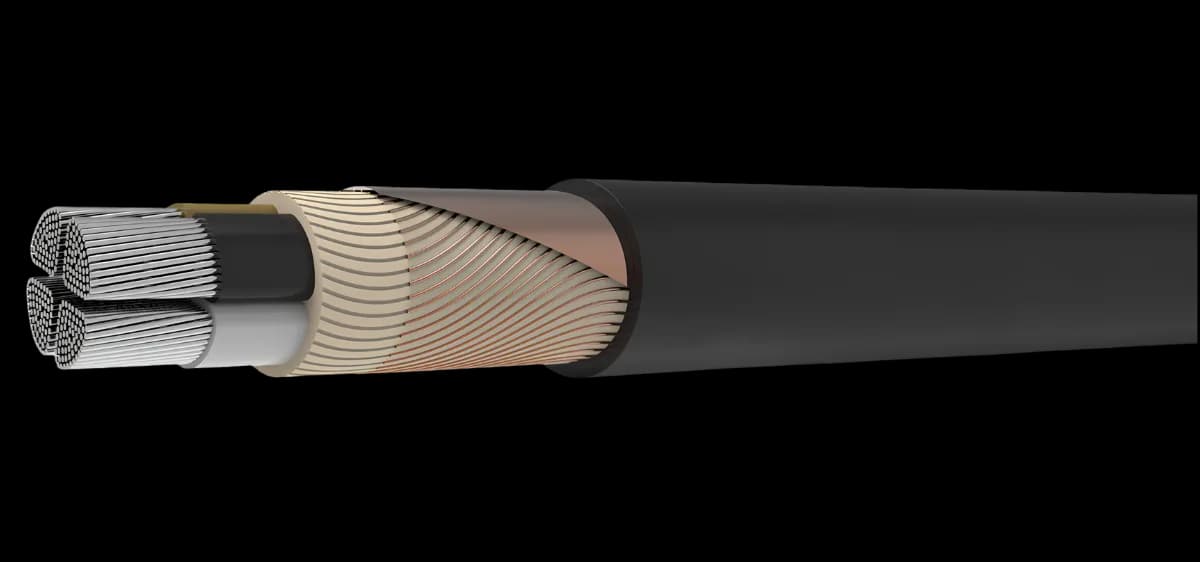

Energetski kabl 0,6/1 kV sa aluminijumskim provodnicima, PVC izolacijom, koncentričnim talasastim provodnikom i PVC plaštom (NAYCWY · JUS PP42-A).

Preuzmite tehnički list (PDF)
Energetski kabl 0,6/1 kV sa aluminijumskim provodnicima, PVC izolacijom, koncentričnim talasastim provodnikom i PVC plaštom (NAYCWY · JUS PP42-A).

Varijante

Žile × presek (n × mm²/mm²)3×10/10Oblik (RE/RM/SM)REOtpor 20°C (Ω/km)3,080Struja vazduh (A)—Struja zemlja (A)—Spolj. prečnik (mm)16,7Masa metala (kg/km)87,0Masa (kg/km)515Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×16/16Oblik (RE/RM/SM)RMOtpor 20°C (Ω/km)1,910Struja vazduh (A)—Struja zemlja (A)—Spolj. prečnik (mm)19,1Masa metala (kg/km)139,2Masa (kg/km)700Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×25/16Oblik (RE/RM/SM)RMOtpor 20°C (Ω/km)1,200Struja vazduh (A)83Struja zemlja (A)103Spolj. prečnik (mm)22,5Masa metala (kg/km)217,5Masa (kg/km)928Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×35/16Oblik (RE/RM/SM)RMOtpor 20°C (Ω/km)0,868Struja vazduh (A)101Struja zemlja (A)123Spolj. prečnik (mm)25,1Masa metala (kg/km)304,5Masa (kg/km)1125Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×50/25Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,641Struja vazduh (A)121Struja zemlja (A)145Spolj. prečnik (mm)29,1Masa metala (kg/km)435,0Masa (kg/km)1108Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×70/35Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,443Struja vazduh (A)155Struja zemlja (A)180Spolj. prečnik (mm)32,6Masa metala (kg/km)609,0Masa (kg/km)1453Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×95/50Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,320Struja vazduh (A)189Struja zemlja (A)216Spolj. prečnik (mm)37,5Masa metala (kg/km)826,5Masa (kg/km)1959Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×120/70Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,253Struja vazduh (A)220Struja zemlja (A)246Spolj. prečnik (mm)41,1Masa metala (kg/km)1044,0Masa (kg/km)2458Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×150/70Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,206Struja vazduh (A)249Struja zemlja (A)276Spolj. prečnik (mm)45,2Masa metala (kg/km)1305,0Masa (kg/km)2872Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×185/95Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,164Struja vazduh (A)287Struja zemlja (A)313Spolj. prečnik (mm)47,0Masa metala (kg/km)1609,5Masa (kg/km)3675Dostupnost
Na upit
Žile × presek (n × mm²/mm²)3×240/120Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,125Struja vazduh (A)339Struja zemlja (A)362Spolj. prečnik (mm)51,0Masa metala (kg/km)2088,0Masa (kg/km)4675Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×10/10Oblik (RE/RM/SM)REOtpor 20°C (Ω/km)3,080Struja vazduh (A)—Struja zemlja (A)—Spolj. prečnik (mm)18,2Masa metala (kg/km)116,0Masa (kg/km)585Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×16/16Oblik (RE/RM/SM)RMOtpor 20°C (Ω/km)1,910Struja vazduh (A)—Struja zemlja (A)—Spolj. prečnik (mm)20,9Masa metala (kg/km)185,6Masa (kg/km)795Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×25/16Oblik (RE/RM/SM)RMOtpor 20°C (Ω/km)1,200Struja vazduh (A)83Struja zemlja (A)103Spolj. prečnik (mm)24,7Masa metala (kg/km)290,0Masa (kg/km)1067Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×35/16Oblik (RE/RM/SM)RMOtpor 20°C (Ω/km)0,868Struja vazduh (A)101Struja zemlja (A)123Spolj. prečnik (mm)27,6Masa metala (kg/km)406,0Masa (kg/km)1304Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×50/25Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,641Struja vazduh (A)121Struja zemlja (A)145Spolj. prečnik (mm)32,1Masa metala (kg/km)580,0Masa (kg/km)1356Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×70/35Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,443Struja vazduh (A)155Struja zemlja (A)180Spolj. prečnik (mm)35,9Masa metala (kg/km)812,0Masa (kg/km)1777Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×95/50Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,320Struja vazduh (A)189Struja zemlja (A)216Spolj. prečnik (mm)41,4Masa metala (kg/km)1102,0Masa (kg/km)2394Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×120/70Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,253Struja vazduh (A)220Struja zemlja (A)246Spolj. prečnik (mm)45,4Masa metala (kg/km)1392,0Masa (kg/km)2987Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×150/70Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,206Struja vazduh (A)249Struja zemlja (A)276Spolj. prečnik (mm)50,1Masa metala (kg/km)1740,0Masa (kg/km)3530Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×185/95Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,164Struja vazduh (A)287Struja zemlja (A)313Spolj. prečnik (mm)55,4Masa metala (kg/km)2146,0Masa (kg/km)4408Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×240/120Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,125Struja vazduh (A)339Struja zemlja (A)362Spolj. prečnik (mm)62,9Masa metala (kg/km)2784,0Masa (kg/km)5618Dostupnost
Na upit
Žile × presek (n × mm²/mm²)4×300/150Oblik (RE/RM/SM)SMOtpor 20°C (Ω/km)0,100Struja vazduh (A)401Struja zemlja (A)415Spolj. prečnik (mm)69,4Masa metala (kg/km)3480,0Masa (kg/km)7580Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

ProvodnikAl, klasa 1 ili 2 / class 1 or 2
IzolacijaPVC smeša / PVC compound
IspunaElastomer / plastomer ili traka
Konc. provodnikCu žice (talasaste) + Cu traka
PlaštPVC smeša, crn / PVC, black

Tehnički podaci

Napon Uo/U0,6 / 1 kV
Ispitni napon4 kV
Savijanje15 × D (1-žilni) / 12 × D
Temp. polaganjamin -5 °C
Maks. temp. provodnika70 °C
Temp. kratkog spoja160 °C

Primena

Distributivni kabl za statičke primene na otvorenom (uz UV zaštitu), u zemlji, vodi, kanalima i betonu. Talasasti koncentrični provodnik služi kao neutralni/zaštitni i omogućava priključke bez presecanja.

Standardi

HD603 S1
IEC60502-1

VDE 0276-603 · HD 603 S1 · IEC 60502-1 · EN 60332-1-2 · JUS PP42-A

Dokumentacija

NAYCWY · PDF · 396 KBPreuzmite tehnički list (PDF)
