NAYCY
PP40-A · NAYCY

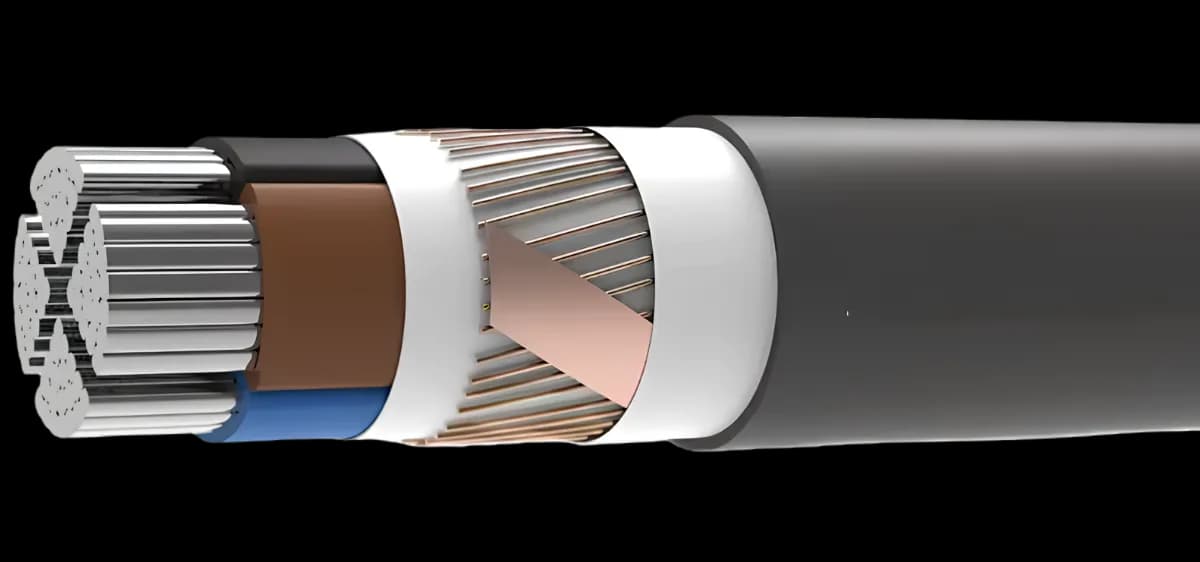

Energetski kabl 0,6/1 kV sa aluminijumskim užetanim provodnikom, PVC izolacijom i koncentričnim bakarnim ekranom (NAYCY · JUS PP40-A).
Preuzmite tehnički list (PDF)
Varijante
| Preseci (f/e) (mm²/mm²)1×25/16 | Spolj. prečnik (mm)16,0 | Masa (kg/km)400 | Otpor 20°C (Ω/km)1,20 | Zemlja, ravno (A)125 | Zemlja, trougao (A)105 | Vazduh, ravno (A)87 | Vazduh, trougao (A)75 | Dostupnost Na upit |
| Preseci (f/e) (mm²/mm²)1×35/16 | Spolj. prečnik (mm)17,0 | Masa (kg/km)450 | Otpor 20°C (Ω/km)0,868 | Zemlja, ravno (A)151 | Zemlja, trougao (A)127 | Vazduh, ravno (A)131 | Vazduh, trougao (A)113 | Dostupnost Na upit |
| Preseci (f/e) (mm²/mm²)1×50/25 | Spolj. prečnik (mm)19,5 | Masa (kg/km)630 | Otpor 20°C (Ω/km)0,641 | Zemlja, ravno (A)179 | Zemlja, trougao (A)151 | Vazduh, ravno (A)160 | Vazduh, trougao (A)138 | Dostupnost Na upit |
| Preseci (f/e) (mm²/mm²)1×70/35 | Spolj. prečnik (mm)20,5 | Masa (kg/km)800 | Otpor 20°C (Ω/km)0,443 | Zemlja, ravno (A)218 | Zemlja, trougao (A)186 | Vazduh, ravno (A)202 | Vazduh, trougao (A)174 | Dostupnost Na upit |
| Preseci (f/e) (mm²/mm²)1×95/50 | Spolj. prečnik (mm)24,0 | Masa (kg/km)1050 | Otpor 20°C (Ω/km)0,320 | Zemlja, ravno (A)261 | Zemlja, trougao (A)223 | Vazduh, ravno (A)249 | Vazduh, trougao (A)210 | Dostupnost Na upit |
| Preseci (f/e) (mm²/mm²)1×120/70 | Spolj. prečnik (mm)26,0 | Masa (kg/km)1350 | Otpor 20°C (Ω/km)0,253 | Zemlja, ravno (A)297 | Zemlja, trougao (A)254 | Vazduh, ravno (A)291 | Vazduh, trougao (A)244 | Dostupnost Na upit |
| Preseci (f/e) (mm²/mm²)1×150/70 | Spolj. prečnik (mm)27,5 | Masa (kg/km)1500 | Otpor 20°C (Ω/km)0,206 | Zemlja, ravno (A)332 | Zemlja, trougao (A)285 | Vazduh, ravno (A)333 | Vazduh, trougao (A)281 | Dostupnost Na upit |
| Preseci (f/e) (mm²/mm²)1×185/95 | Spolj. prečnik (mm)30,0 | Masa (kg/km)1850 | Otpor 20°C (Ω/km)0,164 | Zemlja, ravno (A)376 | Zemlja, trougao (A)323 | Vazduh, ravno (A)384 | Vazduh, trougao (A)320 | Dostupnost Na upit |
| Preseci (f/e) (mm²/mm²)1×240/120 | Spolj. prečnik (mm)33,5 | Masa (kg/km)2350 | Otpor 20°C (Ω/km)0,125 | Zemlja, ravno (A)437 | Zemlja, trougao (A)378 | Vazduh, ravno (A)460 | Vazduh, trougao (A)378 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Preseci (f/e) (mm²/mm²)3×25/16 | Spolj. prečnik (mm)25,0 | Masa (kg/km)950 | Otpor 20°C (Ω/km)1,20 | Struja zemlja (A)99 | Struja vazduh (A)83 |
| Preseci (f/e) (mm²/mm²)3×35/16 | Spolj. prečnik (mm)27,5 | Masa (kg/km)1100 | Otpor 20°C (Ω/km)0,868 | Struja zemlja (A)118 | Struja vazduh (A)102 |
| Preseci (f/e) (mm²/mm²)3×50/25 | Spolj. prečnik (mm)32,0 | Masa (kg/km)1500 | Otpor 20°C (Ω/km)0,641 | Struja zemlja (A)142 | Struja vazduh (A)124 |
| Preseci (f/e) (mm²/mm²)3×70/35 | Spolj. prečnik (mm)36,0 | Masa (kg/km)2000 | Otpor 20°C (Ω/km)0,443 | Struja zemlja (A)176 | Struja vazduh (A)158 |
| Preseci (f/e) (mm²/mm²)3×95/50 | Spolj. prečnik (mm)41,5 | Masa (kg/km)2650 | Otpor 20°C (Ω/km)0,320 | Struja zemlja (A)211 | Struja vazduh (A)190 |
| Preseci (f/e) (mm²/mm²)3×120/70 | Spolj. prečnik (mm)45,0 | Masa (kg/km)3250 | Otpor 20°C (Ω/km)0,253 | Struja zemlja (A)242 | Struja vazduh (A)221 |
| Preseci (f/e) (mm²/mm²)3×150/70 | Spolj. prečnik (mm)50,0 | Masa (kg/km)3850 | Otpor 20°C (Ω/km)0,206 | Struja zemlja (A)270 | Struja vazduh (A)252 |
| Preseci (f/e) (mm²/mm²)3×185/95 | Spolj. prečnik (mm)55,0 | Masa (kg/km)4900 | Otpor 20°C (Ω/km)0,164 | Struja zemlja (A)308 | Struja vazduh (A)289 |
| Preseci (f/e) (mm²/mm²)3×240/120 | Spolj. prečnik (mm)61,5 | Masa (kg/km)6100 | Otpor 20°C (Ω/km)0,125 | Struja zemlja (A)363 | Struja vazduh (A)339 |
| Preseci (f/e) (mm²/mm²)3×300/150 | Spolj. prečnik (mm)68,0 | Masa (kg/km)7450 | Otpor 20°C (Ω/km)0,100 | Struja zemlja (A)412 | Struja vazduh (A)377 |
| Preseci (f/e) (mm²/mm²)3×400/185 | Spolj. prečnik (mm)77,5 | Masa (kg/km)9600 | Otpor 20°C (Ω/km)0,0778 | Struja zemlja (A)475 | Struja vazduh (A)444 |
Konstrukcija
ProvodnikAl uže / Stranded Al (R)
IzolacijaPVC smeša / PVC compound
IspunaPVC (1-žilni: unutrašnji plašt)
Konc. provodnikCu žice + Cu traka / Cu wires + tape
ObmotavanjePoliester traka / Polyester tape
PlaštPVC / PVC outer jacket
Tehnički podaci
Napon Uo/U0,6 / 1 kV
KodYAVCV-R (NAYCY)
Maks. radna temp.70 °C
Kratki spoj160 °C (maks. 5 s)
Kratki spoj > 300 mm²140 °C
Savijanje15 × D
Primena
Za unutrašnje instalacije, kanale, spoljašnje polaganje i zemlju — za elektrane, industriju i lokalne mreže gde je potrebna povećana zaštita. Koncentrični ekran sprečava štetu pri mehaničkom oštećenju.
Standardi
IEC60502-1
IEC 60502-1 · VDE 0276-603 · JUS PP40-A
Dokumentacija
NAYCY · PDF · 404 KBPreuzmite tehnički list (PDF)
