NHXCH FE180 E30 E90

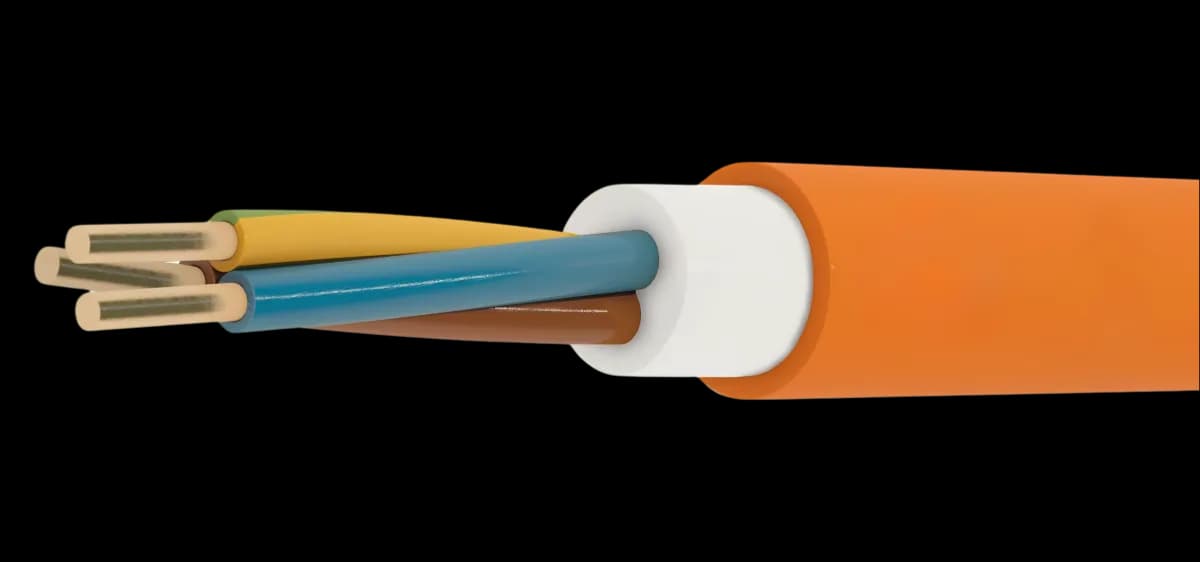

Bezhalogeni vatrootporni energetski kabl 0,6/1 kV, umrežena (keramizujuća) izolacija, narandžasti plašt; FE180 i očuvanje funkcije E90 (NHXCH).
Preuzmite tehnički list (PDF)
Varijante
| Žile × presek (n × mm²)2×1,5 | Otpor 20°C (Ω/km)12,1 | Spolj. prečnik (mm)8,8 | Masa bakra (kg/km)26,6 | Masa (kg/km)122 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×1,5 | Otpor 20°C (Ω/km)12,1 | Spolj. prečnik (mm)9,2 | Masa bakra (kg/km)39,9 | Masa (kg/km)141 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×1,5 | Otpor 20°C (Ω/km)12,1 | Spolj. prečnik (mm)9,9 | Masa bakra (kg/km)53,4 | Masa (kg/km)166 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×1,5 | Otpor 20°C (Ω/km)12,1 | Spolj. prečnik (mm)10,7 | Masa bakra (kg/km)67,1 | Masa (kg/km)200 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×2,5 | Otpor 20°C (Ω/km)7,41 | Spolj. prečnik (mm)9,6 | Masa bakra (kg/km)44,8 | Masa (kg/km)156 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×2,5 | Otpor 20°C (Ω/km)7,41 | Spolj. prečnik (mm)10,1 | Masa bakra (kg/km)67,2 | Masa (kg/km)185 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×2,5 | Otpor 20°C (Ω/km)7,41 | Spolj. prečnik (mm)10,9 | Masa bakra (kg/km)90,1 | Masa (kg/km)221 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×2,5 | Otpor 20°C (Ω/km)7,41 | Spolj. prečnik (mm)11,8 | Masa bakra (kg/km)113,2 | Masa (kg/km)268 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×4 | Otpor 20°C (Ω/km)4,61 | Spolj. prečnik (mm)10,5 | Masa bakra (kg/km)69,7 | Masa (kg/km)199 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×4 | Otpor 20°C (Ω/km)4,61 | Spolj. prečnik (mm)11,1 | Masa bakra (kg/km)104,6 | Masa (kg/km)241 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×4 | Otpor 20°C (Ω/km)4,61 | Spolj. prečnik (mm)12,0 | Masa bakra (kg/km)140,1 | Masa (kg/km)292 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×4 | Otpor 20°C (Ω/km)4,61 | Spolj. prečnik (mm)13,0 | Masa bakra (kg/km)176,0 | Masa (kg/km)355 | Dostupnost Na upit |
| Žile × presek (n × mm²)7×4 | Otpor 20°C (Ω/km)4,61 | Spolj. prečnik (mm)14,0 | Masa bakra (kg/km)246,4 | Masa (kg/km)441 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×6 | Otpor 20°C (Ω/km)3,08 | Spolj. prečnik (mm)11,5 | Masa bakra (kg/km)107,1 | Masa (kg/km)257 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×6 | Otpor 20°C (Ω/km)3,08 | Spolj. prečnik (mm)12,1 | Masa bakra (kg/km)160,7 | Masa (kg/km)315 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×6 | Otpor 20°C (Ω/km)3,08 | Spolj. prečnik (mm)13,2 | Masa bakra (kg/km)215,3 | Masa (kg/km)389 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×6 | Otpor 20°C (Ω/km)3,08 | Spolj. prečnik (mm)14,3 | Masa bakra (kg/km)270,5 | Masa (kg/km)475 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×10 | Otpor 20°C (Ω/km)1,83 | Spolj. prečnik (mm)13,2 | Masa bakra (kg/km)181,4 | Masa (kg/km)370 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×10 | Otpor 20°C (Ω/km)1,83 | Spolj. prečnik (mm)14,0 | Masa bakra (kg/km)272,1 | Masa (kg/km)466 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×10 | Otpor 20°C (Ω/km)1,83 | Spolj. prečnik (mm)15,2 | Masa bakra (kg/km)364,6 | Masa (kg/km)577 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×10 | Otpor 20°C (Ω/km)1,83 | Spolj. prečnik (mm)16,6 | Masa bakra (kg/km)457,9 | Masa (kg/km)713 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×16 | Otpor 20°C (Ω/km)1,15 | Spolj. prečnik (mm)16,3 | Masa bakra (kg/km)301,7 | Masa (kg/km)564 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×16 | Otpor 20°C (Ω/km)1,15 | Spolj. prečnik (mm)17,4 | Masa bakra (kg/km)452,6 | Masa (kg/km)733 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×16 | Otpor 20°C (Ω/km)1,15 | Spolj. prečnik (mm)19,3 | Masa bakra (kg/km)603,5 | Masa (kg/km)924 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×16 | Otpor 20°C (Ω/km)1,15 | Spolj. prečnik (mm)21,2 | Masa bakra (kg/km)754,3 | Masa (kg/km)1145 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×25 | Otpor 20°C (Ω/km)0,727 | Spolj. prečnik (mm)19,9 | Masa bakra (kg/km)474,3 | Masa (kg/km)855 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×25 | Otpor 20°C (Ω/km)0,727 | Spolj. prečnik (mm)21,3 | Masa bakra (kg/km)718,9 | Masa (kg/km)1126 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×25 | Otpor 20°C (Ω/km)0,727 | Spolj. prečnik (mm)23,6 | Masa bakra (kg/km)958,6 | Masa (kg/km)1420 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×25 | Otpor 20°C (Ω/km)0,727 | Spolj. prečnik (mm)26,1 | Masa bakra (kg/km)1198,2 | Masa (kg/km)1773 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×35 | Otpor 20°C (Ω/km)0,524 | Spolj. prečnik (mm)22,5 | Masa bakra (kg/km)667,1 | Masa (kg/km)1137 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×35 | Otpor 20°C (Ω/km)0,524 | Spolj. prečnik (mm)24,1 | Masa bakra (kg/km)1006,3 | Masa (kg/km)1507 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×35 | Otpor 20°C (Ω/km)0,524 | Spolj. prečnik (mm)26,7 | Masa bakra (kg/km)1328,5 | Masa (kg/km)1890 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×35 | Otpor 20°C (Ω/km)0,524 | Spolj. prečnik (mm)29,6 | Masa bakra (kg/km)1677,2 | Masa (kg/km)2384 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikCu, klasa 1 (pun) ili 2 (užet), EN 60228
IzolacijaUmreženi polimer, keramizujući / XLPE
UžadŽile užene u slojevima / stranded layers
IspunaBezhalogena smeša / halogen-free
PlaštBezhalogeni, UV-otporan, narandžast / orange
Tehnički podaci
Napon Uo/U0,6 / 1 kV
Ispitni napon4 kV (1 min)
Očuvanje funkcijeFE180 / E90
Savijanje8 × D
Radna temperatura-20 … +90 °C
ProvodnikCu, klasa 1 ili 2 / class 1 or 2
Primena
Za energetske mreže u hotelima, školama, tunelima, bolnicama, elektranama, data-centrima i poslovnim objektima gde postoji rizik od požara — tamo gde treba zaštititi ljudske živote i vrednu opremu.
Standardi
IEC60331-21 (FE180)
IEC60332-3-24
IEC61034-2
IEC60754-1/-2
EN 60228 · IEC 60331-21 (FE180) · DIN 4102-12 (E90) · IEC 60332-3-24 · IEC 61034-2 · IEC 60754-1/-2
Dokumentacija
NHXCH FE180 E30 E90 · PDF · 377 KBPreuzmite tehnički list (PDF)
