NHXMH

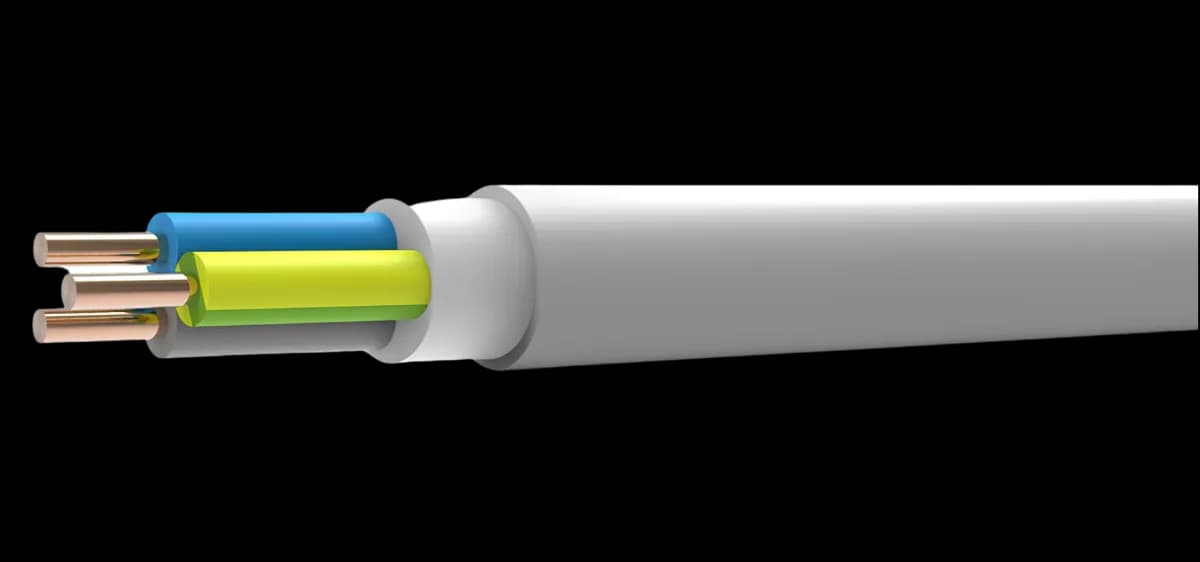

Bezhalogeni (HFFR/LSZH) energetski i signalni kabl (NHXMH), 300/500 V, sa poboljšanim ponašanjem u požaru.
Preuzmite tehnički list (PDF)
Varijante
| Žile × presek (n × mm²)1×1,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)12,1 | Struja (A)24 | Spolj. prečnik (mm)5,2 | Masa metala (kg/km)14,4 | Masa (kg/km)43 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×2,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)7,41 | Struja (A)32 | Spolj. prečnik (mm)5,6 | Masa metala (kg/km)24,0 | Masa (kg/km)55 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×4 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)4,61 | Struja (A)42 | Spolj. prečnik (mm)6,3 | Masa metala (kg/km)38,4 | Masa (kg/km)76 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×6 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)3,08 | Struja (A)53 | Spolj. prečnik (mm)6,8 | Masa metala (kg/km)57,6 | Masa (kg/km)100 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×10 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)1,830 | Struja (A)74 | Spolj. prečnik (mm)7,9 | Masa metala (kg/km)96,0 | Masa (kg/km)148 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×16 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)1,150 | Struja (A)102 | Spolj. prečnik (mm)8,9 | Masa metala (kg/km)153,6 | Masa (kg/km)215 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×1,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)12,1 | Struja (A)24 | Spolj. prečnik (mm)9,2 | Masa metala (kg/km)28,8 | Masa (kg/km)119 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×2,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)7,41 | Struja (A)32 | Spolj. prečnik (mm)10,0 | Masa metala (kg/km)48,0 | Masa (kg/km)153 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×4 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)4,61 | Struja (A)42 | Spolj. prečnik (mm)11,0 | Masa metala (kg/km)76,8 | Masa (kg/km)208 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×6 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)3,08 | Struja (A)53 | Spolj. prečnik (mm)12,0 | Masa metala (kg/km)115,2 | Masa (kg/km)269 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×10 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)1,830 | Struja (A)74 | Spolj. prečnik (mm)14,4 | Masa metala (kg/km)192,0 | Masa (kg/km)427 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×16 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)1,150 | Struja (A)102 | Spolj. prečnik (mm)16,2 | Masa metala (kg/km)307,2 | Masa (kg/km)601 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×25 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)0,727 | Struja (A)138 | Spolj. prečnik (mm)19,6 | Masa metala (kg/km)480,0 | Masa (kg/km)907 | Dostupnost Na upit |
| Žile × presek (n × mm²)2×35 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)0,524 | Struja (A)170 | Spolj. prečnik (mm)22,6 | Masa metala (kg/km)672,0 | Masa (kg/km)1235 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×1,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)12,1 | Struja (A)24 | Spolj. prečnik (mm)9,7 | Masa metala (kg/km)43,2 | Masa (kg/km)137 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×2,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)7,41 | Struja (A)32 | Spolj. prečnik (mm)10,5 | Masa metala (kg/km)72,0 | Masa (kg/km)181 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×4 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)4,61 | Struja (A)42 | Spolj. prečnik (mm)11,6 | Masa metala (kg/km)115,2 | Masa (kg/km)250 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×6 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)3,08 | Struja (A)53 | Spolj. prečnik (mm)13,1 | Masa metala (kg/km)172,8 | Masa (kg/km)342 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×10 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)1,830 | Struja (A)74 | Spolj. prečnik (mm)15,2 | Masa metala (kg/km)288,0 | Masa (kg/km)527 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×16 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)1,150 | Struja (A)102 | Spolj. prečnik (mm)17,5 | Masa metala (kg/km)460,8 | Masa (kg/km)776 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×25 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)0,727 | Struja (A)138 | Spolj. prečnik (mm)21,2 | Masa metala (kg/km)720,0 | Masa (kg/km)1168 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×35 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)0,524 | Struja (A)170 | Spolj. prečnik (mm)23,9 | Masa metala (kg/km)1008,0 | Masa (kg/km)1570 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×1,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)12,1 | Struja (A)24 | Spolj. prečnik (mm)10,4 | Masa metala (kg/km)57,6 | Masa (kg/km)174 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×2,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)7,41 | Struja (A)32 | Spolj. prečnik (mm)11,3 | Masa metala (kg/km)96,0 | Masa (kg/km)— | Dostupnost Na upit |
| Žile × presek (n × mm²)4×4 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)4,61 | Struja (A)42 | Spolj. prečnik (mm)12,9 | Masa metala (kg/km)153,6 | Masa (kg/km)342 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×6 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)3,08 | Struja (A)53 | Spolj. prečnik (mm)14,6 | Masa metala (kg/km)230,4 | Masa (kg/km)469 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×10 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)1,830 | Struja (A)74 | Spolj. prečnik (mm)16,5 | Masa metala (kg/km)384,0 | Masa (kg/km)704 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×16 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)1,150 | Struja (A)102 | Spolj. prečnik (mm)19,1 | Masa metala (kg/km)614,4 | Masa (kg/km)1042 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×25 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)0,727 | Struja (A)138 | Spolj. prečnik (mm)23,5 | Masa metala (kg/km)960,0 | Masa (kg/km)1607 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×35 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)0,524 | Struja (A)170 | Spolj. prečnik (mm)26,2 | Masa metala (kg/km)1344,0 | Masa (kg/km)2127 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×1,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)12,1 | Struja (A)24 | Spolj. prečnik (mm)11,2 | Masa metala (kg/km)72,0 | Masa (kg/km)— | Dostupnost Na upit |
| Žile × presek (n × mm²)5×2,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)7,41 | Struja (A)32 | Spolj. prečnik (mm)12,2 | Masa metala (kg/km)120,0 | Masa (kg/km)273 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×4 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)4,61 | Struja (A)42 | Spolj. prečnik (mm)14,4 | Masa metala (kg/km)192,0 | Masa (kg/km)419 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×6 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)3,08 | Struja (A)53 | Spolj. prečnik (mm)15,7 | Masa metala (kg/km)288,0 | Masa (kg/km)555 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×10 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)1,830 | Struja (A)74 | Spolj. prečnik (mm)17,9 | Masa metala (kg/km)480,0 | Masa (kg/km)839 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×16 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)1,150 | Struja (A)102 | Spolj. prečnik (mm)21,1 | Masa metala (kg/km)768,0 | Masa (kg/km)1269 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×25 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)0,727 | Struja (A)138 | Spolj. prečnik (mm)25,6 | Masa metala (kg/km)1200,0 | Masa (kg/km)1928 | Dostupnost Na upit |
| Žile × presek (n × mm²)5×35 | Izvedba (RE/RM)RM | Otpor 20°C (Ω/km)0,524 | Struja (A)170 | Spolj. prečnik (mm)29,0 | Masa metala (kg/km)1680,0 | Masa (kg/km)2595 | Dostupnost Na upit |
| Žile × presek (n × mm²)7×1,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)12,1 | Struja (A)24 | Spolj. prečnik (mm)12,0 | Masa metala (kg/km)100,8 | Masa (kg/km)194 | Dostupnost Na upit |
| Žile × presek (n × mm²)7×2,5 | Izvedba (RE/RM)RE | Otpor 20°C (Ω/km)7,41 | Struja (A)32 | Spolj. prečnik (mm)12,6 | Masa metala (kg/km)168,0 | Masa (kg/km)289 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikCu, klasa 1 ili 2 / class 1 or 2 (EN 60228)
IzolacijaUmreženi bezhalogeni polimer, tip 2XI1 / XL halogen-free, 2XI1
IspunaBezhalogeni polimer ili staklena vlakna / HF polymer or glass fibre
PlaštHFFR smeša, tip HM2 / HFFR compound, HM2
IdentifikacijaHD 308 S2
Tehnički podaci
Napon Uo/U300 / 500 V
Ispitni napon2 kV
Poluprečnik savijanja15×D / 12×D
Maks. temp. provodnika90 °C
Temp. kratkog spoja250 °C
CPR klasaEca
Primena
Za fiksno polaganje u suvim i vlažnim prostorima, na malter i ispod maltera, na nosače, u zidove i beton. Nije za polaganje u zemlju ili vodu. Preporučuje se za objekte sa mnogo ljudi i visoke požarne zahteve.
Standardi
HD604 S1
HD308 S2
DIN VDE 0250-214 · HD 604 S1 · HD 308 S2 · EN 60228
Dokumentacija
NHXMH · PDF · 398 KBPreuzmite tehnički list (PDF)
