NYFGY

PP45 · NYFGY · JUS N.C5.220

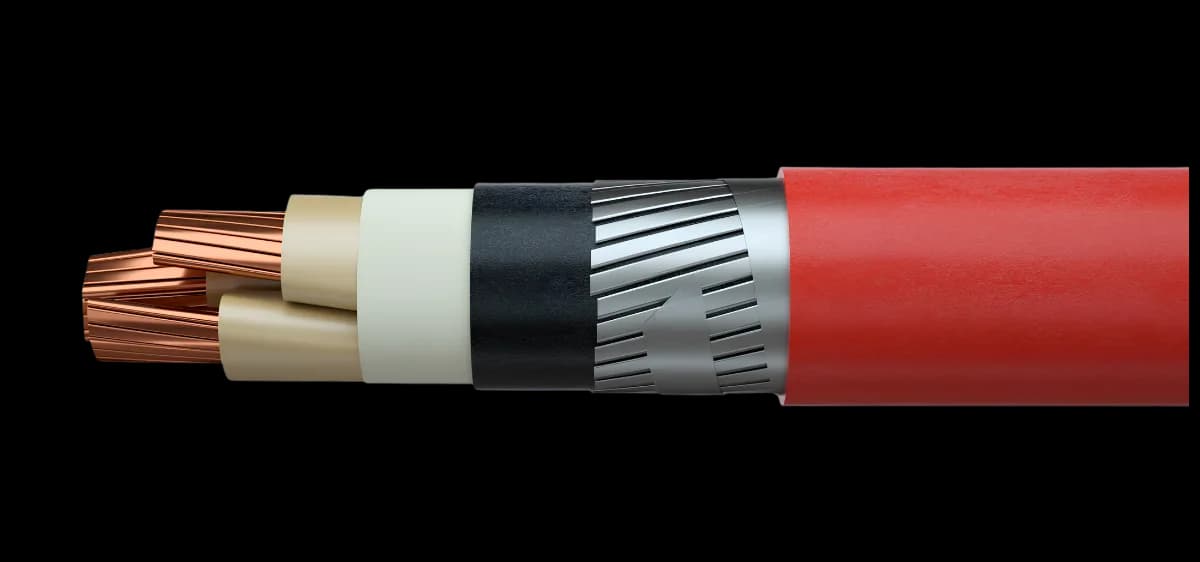

PVC-izolovani energetski kabl sa armaturom od plosnatih pocinkovanih čeličnih žica i PVC plaštom, 0,6/1 kV i 3,6/6 kV (NYFGY, VDE 0271 ≈ JUS PP45).

Preuzmite tehnički list (PDF)
PVC-izolovani energetski kabl sa armaturom od plosnatih pocinkovanih čeličnih žica i PVC plaštom, 0,6/1 kV i 3,6/6 kV (NYFGY, VDE 0271 ≈ JUS PP45).

Varijante

Žile × presek (n × mm²)3×25/16Napon (kV)0,6/1Oblik (SM/SMv)SMOtpor 20°C (Ω/km)0,727Struja vazduh (A)106Struja zemlja (A)133Spolj. prečnik (mm)26Masa bakra (kg/km)874Masa (kg/km)2396Dostupnost
Na upit
Žile × presek (n × mm²)3×35/16Napon (kV)0,6/1Oblik (SM/SMv)SMOtpor 20°C (Ω/km)0,524Struja vazduh (A)129Struja zemlja (A)159Spolj. prečnik (mm)28Masa bakra (kg/km)1162Masa (kg/km)2585Dostupnost
Na upit
Žile × presek (n × mm²)3×50/25Napon (kV)0,6/1Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,387Struja vazduh (A)157Struja zemlja (A)188Spolj. prečnik (mm)33Masa bakra (kg/km)1680Masa (kg/km)3100Dostupnost
Na upit
Žile × presek (n × mm²)3×70/35Napon (kV)0,6/1Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,268Struja vazduh (A)199Struja zemlja (A)232Spolj. prečnik (mm)35Masa bakra (kg/km)2352Masa (kg/km)4028Dostupnost
Na upit
Žile × presek (n × mm²)3×95/50Napon (kV)0,6/1Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,193Struja vazduh (A)246Struja zemlja (A)280Spolj. prečnik (mm)40Masa bakra (kg/km)3216Masa (kg/km)4750Dostupnost
Na upit
Žile × presek (n × mm²)3×120/70Napon (kV)0,6/1Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,153Struja vazduh (A)285Struja zemlja (A)318Spolj. prečnik (mm)43Masa bakra (kg/km)4128Masa (kg/km)6000Dostupnost
Na upit
Žile × presek (n × mm²)3×150/70Napon (kV)0,6/1Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,124Struja vazduh (A)326Struja zemlja (A)359Spolj. prečnik (mm)47Masa bakra (kg/km)4992Masa (kg/km)7320Dostupnost
Na upit
Žile × presek (n × mm²)3×240/120Napon (kV)0,6/1Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,0754Struja vazduh (A)445Struja zemlja (A)473Spolj. prečnik (mm)58Masa bakra (kg/km)8064Masa (kg/km)10000Dostupnost
Na upit
Žile × presek (n × mm²)4×50Napon (kV)0,6/1Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,387Struja vazduh (A)157Struja zemlja (A)188Spolj. prečnik (mm)35Masa bakra (kg/km)1920Masa (kg/km)3539Dostupnost
Na upit
Žile × presek (n × mm²)4×185Napon (kV)0,6/1Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,0991Struja vazduh (A)374Struja zemlja (A)406Spolj. prečnik (mm)55Masa bakra (kg/km)7104Masa (kg/km)10129Dostupnost
Na upit
Žile × presek (n × mm²)3×35Napon (kV)3,6/6Oblik (SM/SMv)SMOtpor 20°C (Ω/km)0,524Struja vazduh (A)131Struja zemlja (A)157Spolj. prečnik (mm)37Masa bakra (kg/km)1008Masa (kg/km)2450Dostupnost
Na upit
Žile × presek (n × mm²)3×50Napon (kV)3,6/6Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,387Struja vazduh (A)159Struja zemlja (A)185Spolj. prečnik (mm)37,8Masa bakra (kg/km)1440Masa (kg/km)2970Dostupnost
Na upit
Žile × presek (n × mm²)3×70Napon (kV)3,6/6Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,268Struja vazduh (A)202Struja zemlja (A)226Spolj. prečnik (mm)40,1Masa bakra (kg/km)2016Masa (kg/km)3790Dostupnost
Na upit
Žile × presek (n × mm²)3×95Napon (kV)3,6/6Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,193Struja vazduh (A)244Struja zemlja (A)275Spolj. prečnik (mm)43,1Masa bakra (kg/km)2736Masa (kg/km)4625Dostupnost
Na upit
Žile × presek (n × mm²)3×120Napon (kV)3,6/6Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,153Struja vazduh (A)282Struja zemlja (A)313Spolj. prečnik (mm)46,1Masa bakra (kg/km)3456Masa (kg/km)5450Dostupnost
Na upit
Žile × presek (n × mm²)3×150Napon (kV)3,6/6Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,124Struja vazduh (A)316Struja zemlja (A)352Spolj. prečnik (mm)49,2Masa bakra (kg/km)4320Masa (kg/km)6410Dostupnost
Na upit
Žile × presek (n × mm²)3×185Napon (kV)3,6/6Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,0991Struja vazduh (A)362Struja zemlja (A)397Spolj. prečnik (mm)52,2Masa bakra (kg/km)5328Masa (kg/km)7670Dostupnost
Na upit
Žile × presek (n × mm²)3×240Napon (kV)3,6/6Oblik (SM/SMv)SMvOtpor 20°C (Ω/km)0,0754Struja vazduh (A)427Struja zemlja (A)460Spolj. prečnik (mm)56,5Masa bakra (kg/km)6912Masa (kg/km)9420Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

ProvodnikCu, klasa 1 (od 25 mm² kl. 2) / bare Cu
IzolacijaPVC (YI4)
Unut. plaštPVC
ArmaturaPlosnate pocink. čel. žice / flat galv. steel
PlaštPVC (YM3), crn / black

Tehnički podaci

Napon Uo/U0,6/1 · 3,6/6 kV
Ispitni napon4 / 11 kV
Maks. temp. provodnika70 °C
Radna temp.-5 – +70 °C
Savijanje15 × D
VatrootpornostIEC 60332-1-2

Primena

Razvodni kabl za industrijska postrojenja i razvodne ormane. Za fiksno polaganje u objektima, direktno u zemlju, u vodi i u betonu, uz visoka mehanička opterećenja.

Standardi

IEC60332-1-2
HD308 (≈ JUS/SRPS PP45)

VDE 0271 · IEC 60332-1-2 · HD 308 (≈ JUS/SRPS PP45)

Dokumentacija

NYFGY · PDF · 409 KBPreuzmite tehnički list (PDF)
