NYRY
PP44 · NYRY · JUS N.C5.220

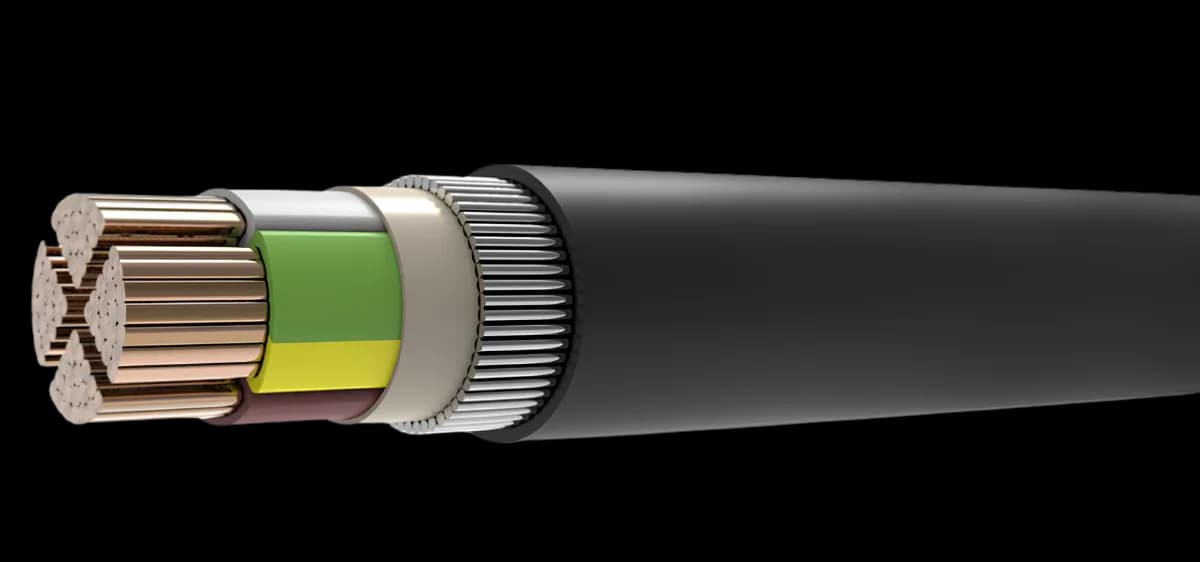

Armirani energetski kabl 0,6/1 kV sa bakarnim provodnicima klase 2, PVC izolacijom, armaturom od pocinkovanih čeličnih žica i PVC plaštom (NYRY · JUS PP44).
Preuzmite tehnički list (PDF)
Varijante
| Žile × presek (n × mm²)1×50 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,387 | Struja vazduh (A)187 | Struja zemlja (A)181 | Spolj. prečnik (mm)19,4 | Masa metala (kg/km)446 | Masa (kg/km)1007 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×70 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,268 | Struja vazduh (A)234 | Struja zemlja (A)222 | Spolj. prečnik (mm)20,8 | Masa metala (kg/km)624,4 | Masa (kg/km)1235 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×95 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,193 | Struja vazduh (A)286 | Struja zemlja (A)264 | Spolj. prečnik (mm)23,6 | Masa metala (kg/km)847,4 | Masa (kg/km)1689 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×120 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,153 | Struja vazduh (A)331 | Struja zemlja (A)299 | Spolj. prečnik (mm)24,9 | Masa metala (kg/km)1070,4 | Masa (kg/km)1970 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×150 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,124 | Struja vazduh (A)376 | Struja zemlja (A)334 | Spolj. prečnik (mm)26,7 | Masa metala (kg/km)1338 | Masa (kg/km)2310 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×185 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0991 | Struja vazduh (A)431 | Struja zemlja (A)375 | Spolj. prečnik (mm)28,9 | Masa metala (kg/km)1650,2 | Masa (kg/km)2761 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×240 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0754 | Struja vazduh (A)507 | Struja zemlja (A)429 | Spolj. prečnik (mm)31,8 | Masa metala (kg/km)2140,8 | Masa (kg/km)3433 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×300 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0601 | Struja vazduh (A)573 | Struja zemlja (A)472 | Spolj. prečnik (mm)34,6 | Masa metala (kg/km)2676 | Masa (kg/km)4112 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×400 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0470 | Struja vazduh (A)650 | Struja zemlja (A)522 | Spolj. prečnik (mm)39,6 | Masa metala (kg/km)3568 | Masa (kg/km)5419 | Dostupnost Na upit |
| Žile × presek (n × mm²)1×500 | Oblik (RE/RM/SM)RM | Otpor 20°C (Ω/km)0,0366 | Struja vazduh (A)732 | Struja zemlja (A)573 | Spolj. prečnik (mm)44,8 | Masa metala (kg/km)4460 | Masa (kg/km)6950 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×35 | Oblik (RE/RM/SM)RM/SM | Otpor 20°C (Ω/km)0,524 | Struja vazduh (A)129 | Struja zemlja (A)159 | Spolj. prečnik (mm)27,7 | Masa metala (kg/km)966 | Masa (kg/km)2008 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×50 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,387 | Struja vazduh (A)157 | Struja zemlja (A)188 | Spolj. prečnik (mm)30,5 | Masa metala (kg/km)1380 | Masa (kg/km)2438 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×70 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,268 | Struja vazduh (A)199 | Struja zemlja (A)232 | Spolj. prečnik (mm)34,0 | Masa metala (kg/km)1932 | Masa (kg/km)3167 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×95 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,193 | Struja vazduh (A)246 | Struja zemlja (A)280 | Spolj. prečnik (mm)39,0 | Masa metala (kg/km)2622 | Masa (kg/km)4330 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,153 | Struja vazduh (A)285 | Struja zemlja (A)318 | Spolj. prečnik (mm)42,0 | Masa metala (kg/km)3312 | Masa (kg/km)5216 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×150 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,124 | Struja vazduh (A)326 | Struja zemlja (A)359 | Spolj. prečnik (mm)46,9 | Masa metala (kg/km)4140 | Masa (kg/km)6627 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×185 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0991 | Struja vazduh (A)374 | Struja zemlja (A)406 | Spolj. prečnik (mm)50,8 | Masa metala (kg/km)5106 | Masa (kg/km)7937 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×240 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0754 | Struja vazduh (A)445 | Struja zemlja (A)473 | Spolj. prečnik (mm)56,5 | Masa metala (kg/km)6624 | Masa (kg/km)9962 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×300 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0601 | Struja vazduh (A)511 | Struja zemlja (A)535 | Spolj. prečnik (mm)60,8 | Masa metala (kg/km)8280 | Masa (kg/km)11950 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×50+35 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,387/0,524 | Struja vazduh (A)157 | Struja zemlja (A)188 | Spolj. prečnik (mm)32,6 | Masa metala (kg/km)1776 | Masa (kg/km)3203 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×70+35 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,268/0,524 | Struja vazduh (A)199 | Struja zemlja (A)232 | Spolj. prečnik (mm)37,1 | Masa metala (kg/km)2352 | Masa (kg/km)4208 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×95+50 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,193/0,387 | Struja vazduh (A)246 | Struja zemlja (A)280 | Spolj. prečnik (mm)41,8 | Masa metala (kg/km)3216 | Masa (kg/km)5409 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×95+70 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,193/0,268 | Struja vazduh (A)246 | Struja zemlja (A)280 | Spolj. prečnik (mm)41,8 | Masa metala (kg/km)3408 | Masa (kg/km)5636 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120+50 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,153/0,387 | Struja vazduh (A)285 | Struja zemlja (A)318 | Spolj. prečnik (mm)46,0 | Masa metala (kg/km)3936 | Masa (kg/km)6381 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120+70 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,153/0,268 | Struja vazduh (A)285 | Struja zemlja (A)318 | Spolj. prečnik (mm)46,0 | Masa metala (kg/km)4128 | Masa (kg/km)6582 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×120+95 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,153/0,193 | Struja vazduh (A)285 | Struja zemlja (A)318 | Spolj. prečnik (mm)46,1 | Masa metala (kg/km)4368 | Masa (kg/km)6850 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×150+70 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,124/0,268 | Struja vazduh (A)326 | Struja zemlja (A)359 | Spolj. prečnik (mm)51,4 | Masa metala (kg/km)4992 | Masa (kg/km)8292 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×185+95 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,0991/0,193 | Struja vazduh (A)374 | Struja zemlja (A)406 | Spolj. prečnik (mm)56,1 | Masa metala (kg/km)6240 | Masa (kg/km)9940 | Dostupnost Na upit |
| Žile × presek (n × mm²)3×240+120 | Oblik (RE/RM/SM)SM/SM | Otpor 20°C (Ω/km)0,0754/0,153 | Struja vazduh (A)445 | Struja zemlja (A)473 | Spolj. prečnik (mm)62,2 | Masa metala (kg/km)8064 | Masa (kg/km)12393 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×35 | Oblik (RE/RM/SM)RM/SM | Otpor 20°C (Ω/km)0,524 | Struja vazduh (A)129 | Struja zemlja (A)159 | Spolj. prečnik (mm)30,4 | Masa metala (kg/km)1288 | Masa (kg/km)2454 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×50 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,387 | Struja vazduh (A)157 | Struja zemlja (A)188 | Spolj. prečnik (mm)33,8 | Masa metala (kg/km)1840 | Masa (kg/km)3032 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×70 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,268 | Struja vazduh (A)199 | Struja zemlja (A)232 | Spolj. prečnik (mm)38,5 | Masa metala (kg/km)2576 | Masa (kg/km)4223 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×95 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,193 | Struja vazduh (A)246 | Struja zemlja (A)280 | Spolj. prečnik (mm)43,2 | Masa metala (kg/km)3496 | Masa (kg/km)5405 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×120 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,153 | Struja vazduh (A)285 | Struja zemlja (A)318 | Spolj. prečnik (mm)47,7 | Masa metala (kg/km)4416 | Masa (kg/km)6937 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×150 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,124 | Struja vazduh (A)326 | Struja zemlja (A)359 | Spolj. prečnik (mm)52,1 | Masa metala (kg/km)5520 | Masa (kg/km)8317 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×185 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0991 | Struja vazduh (A)374 | Struja zemlja (A)406 | Spolj. prečnik (mm)56,7 | Masa metala (kg/km)6808 | Masa (kg/km)10039 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×240 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0754 | Struja vazduh (A)445 | Struja zemlja (A)473 | Spolj. prečnik (mm)62,9 | Masa metala (kg/km)8832 | Masa (kg/km)12628 | Dostupnost Na upit |
| Žile × presek (n × mm²)4×300 | Oblik (RE/RM/SM)SM | Otpor 20°C (Ω/km)0,0601 | Struja vazduh (A)511 | Struja zemlja (A)535 | Spolj. prečnik (mm)68,1 | Masa metala (kg/km)11040 | Masa (kg/km)15184 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikCu, klasa 2 / class 2 (EN 60228)
IzolacijaPVC smeša / PVC compound
IspunaElastomer / plastomer ili traka
ArmaturaPocink. čelične žice (1-žilni: Al)
PlaštPVC smeša, crn / PVC, black
Tehnički podaci
Napon Uo/U0,6 / 1 kV
Ispitni napon4 kV
Savijanje15 × D (1-žilni) / 12 × D
Temp. polaganjamin -5 °C
Maks. temp. provodnika70 °C
Temp. kratkog spoja160 °C
Primena
Za polaganje u zemlju, kanale i na nosače, u suvim i vlažnim uslovima — tamo gde se očekuju mehanička oštećenja, ali bez zateznih naprezanja. Za gradske mreže, industriju i elektrane.
Standardi
HD603 S1
IEC60502-1
HD308 S2
HD 603 S1 · IEC 60502-1 · HD 308 S2 · JUS N.C5.220 (PP44)
