A-DQ(ZN)B2Y

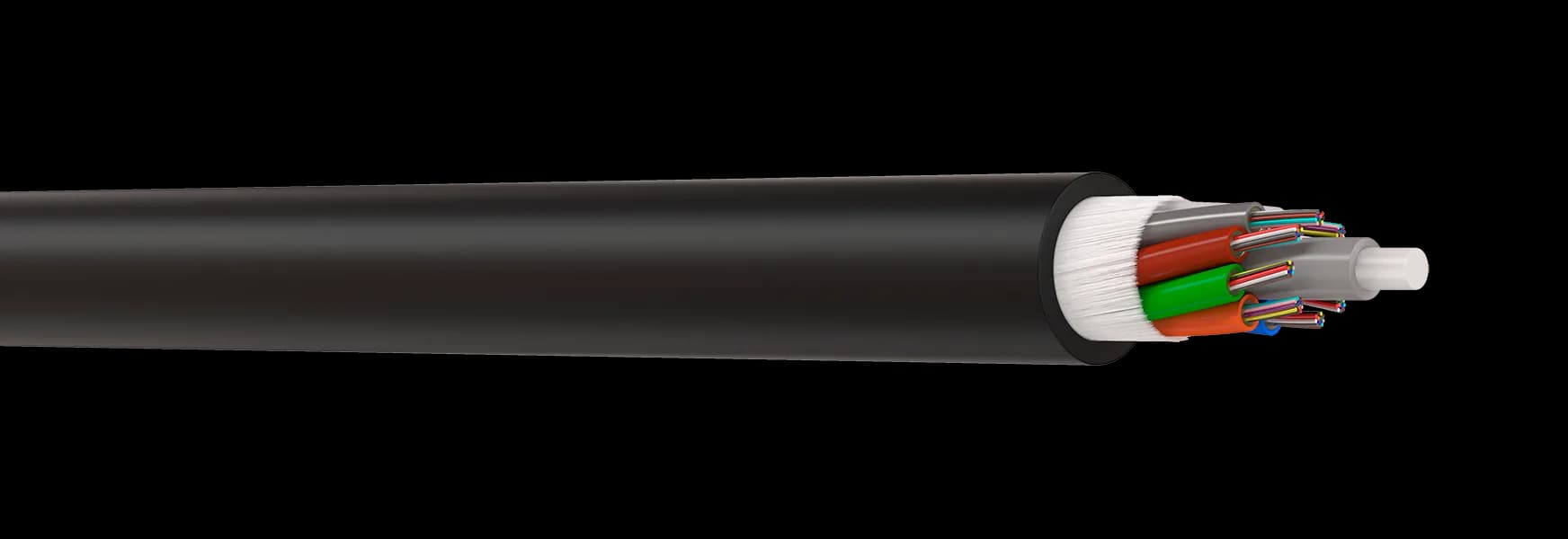

Spoljašnji optički kabl sa labavim cevčicama (loose tube), jednomodna vlakna ITU-T G.652D, potpuno nemetalna (ZN) konstrukcija sa staklenom pređom i FRP nosačem, HDPE plašt; za cevi i direktno ukopavanje.
Preuzmite tehnički list (PDF)
Karakteristike
| KarakteristikaTip vlakna / Fibre type | VrednostSM G.652D (E9) | Jedinica— |
| KarakteristikaBroj vlakana / Fibre count | Vrednost12–288 | Jedinica— |
| KarakteristikaVlakana po cevčici / Fibres per loose tube | Vrednost12 | Jedinica— |
| KarakteristikaSlabljenje @ 1310 nm (kablovano) / Attenuation, cabled | Vrednost≤ 0,36 | JedinicadB/km |
| KarakteristikaSlabljenje @ 1550 nm (kablovano) / Attenuation, cabled | Vrednost≤ 0,22 | JedinicadB/km |
| KarakteristikaPrečnik modnog polja @ 1310 nm / Mode field diameter | Vrednost9,0 ± 0,4 | Jedinicaµm |
| KarakteristikaPrečnik obloge / Cladding diameter | Vrednost125 ± 1 | Jedinicaµm |
| KarakteristikaPrečnik vlakna sa premazom / Fibre coating diameter | Vrednost245 ± 10 | Jedinicaµm |
| KarakteristikaZatezna sila — montaža / Tensile strength, installation | Vrednost3000 | JedinicaN |
| KarakteristikaZatezna sila — rad / Tensile strength, operation | Vrednost1500 | JedinicaN |
| KarakteristikaOtpornost na gnječenje / Crush resistance | Vrednost2000 | JedinicaN |
| KarakteristikaPoluprečnik savijanja — pod zatezanjem / Bending, under tension | Vrednost20 × D | Jedinica— |
| KarakteristikaPoluprečnik savijanja — bez zatezanja / Bending, no tension | Vrednost10 × D | Jedinica— |
| KarakteristikaRadna temperatura / Operating temperature | Vrednost−30…+70 | Jedinica°C |
| KarakteristikaTemperatura instalacije / Installation temperature | Vrednost−10…+50 | Jedinica°C |
| KarakteristikaSpoljni prečnik / Outer diameter | Vrednost8,5–17,7 | Jedinicamm |
| KarakteristikaMasa / Weight | Vrednost84–245 | Jedinicakg/km |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
1 Vlaknojednomodna ITU-T G.652D (E9), 12 vlakana po cevčici / single-mode G.652D, 12 fibres per tube
2 Cevčicatermoplastična, punjena tiksotropnim gelom / thermoplastic, filled with thixotropic gel
3 Centralni nosačFRP, nemetalni (staklom ojačana plastika) / non-metallic fibre-reinforced plastic
4 Ojačanjestaklena pređa — bez metala (ZN) / glass yarns — metal-free (ZN)
5 Jezgrosuvo, materijali za blokadu vode + ID traka / dry, water-blocking materials + ID tape
6 PlaštHDPE, crni, 2 rip-cord trake / HDPE, black, 2 rip cords
Tehnički podaci
Tip vlaknaSM G.652D
Broj vlakana12–288
Zatezna sila3000 / 1500 N
Poluprečnik savijanja20 × D / 10 × D
Radna temperatura−30…+70 °C
StandardIEC 60794-3-10
Primena
Spoljašnji optički kabl za univerzalnu primenu — polaganje u kablovicu (cevi) i direktno u zemlju. Potpuno nemetalna (ZN) izvedba, pogodna za deonice sa rizikom od atmosferskih pražnjenja.
Standardi
IEC60793-1
IEC60793-2
IEC60794-3-10
IEC 60793-1 · IEC 60793-2 · IEC 60794-3-10 · ITU-T G.652D
Dokumentacija
A-DQ(ZN)B2Y · PDF · 376 KBPreuzmite tehnički list (PDF)
