H07VVH6-F

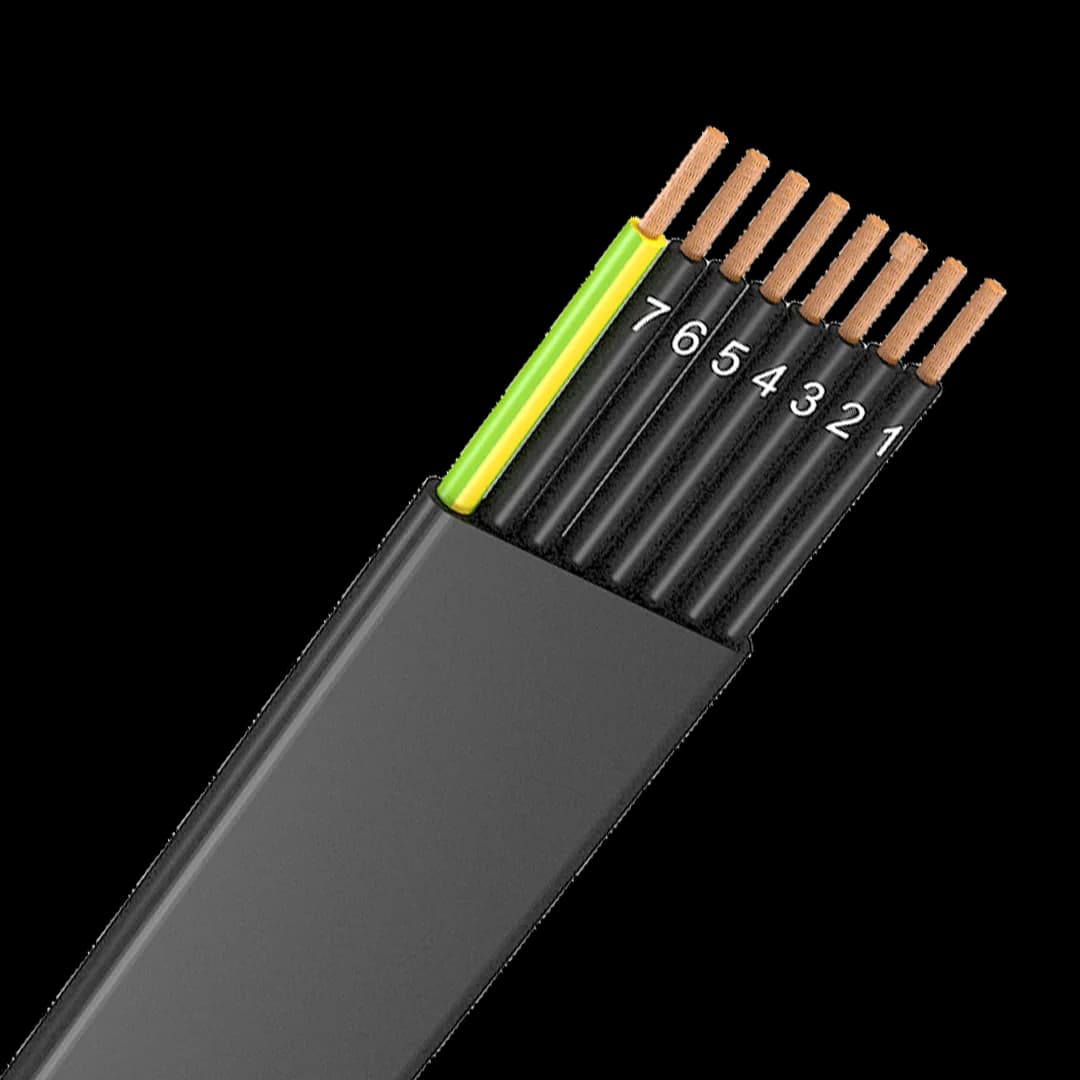

Pljosnati savitljivi PVC kabl za mosne kranove, dizalice i liftove (H07VVH6-F), 450/750 V, teško gorivi.
Preuzmite tehnički list (PDF)
Varijante
| Žile × presek (n × mm²)4G1,5 | Dimenzije (mm)5,2 × 15,6 | Otpor 20°C (Ω/km)13,3 | Radijus savij. (mm)52 | Masa (kg/km)146 | Dostupnost Na upit |
| Žile × presek (n × mm²)6G1,5 | Dimenzije (mm)4,9 × 25 | Otpor 20°C (Ω/km)13,3 | Radijus savij. (mm)49 | Masa (kg/km)248 | Dostupnost Na upit |
| Žile × presek (n × mm²)8G1,5 | Dimenzije (mm)5,2 × 29,2 | Otpor 20°C (Ω/km)13,3 | Radijus savij. (mm)52 | Masa (kg/km)274 | Dostupnost Na upit |
| Žile × presek (n × mm²)9G1,5 | Dimenzije (mm)4,9 × 39 | Otpor 20°C (Ω/km)13,3 | Radijus savij. (mm)49 | Masa (kg/km)335 | Dostupnost Na upit |
| Žile × presek (n × mm²)12G1,5 | Dimenzije (mm)5,2 × 43 | Otpor 20°C (Ω/km)13,3 | Radijus savij. (mm)52 | Masa (kg/km)495 | Dostupnost Na upit |
| Žile × presek (n × mm²)16G1,5 | Dimenzije (mm)5,2 × 56,6 | Otpor 20°C (Ω/km)13,3 | Radijus savij. (mm)52 | Masa (kg/km)610 | Dostupnost Na upit |
| Žile × presek (n × mm²)20G1,5 | Dimenzije (mm)4,9 × 79,2 | Otpor 20°C (Ω/km)13,3 | Radijus savij. (mm)49 | Masa (kg/km)770 | Dostupnost Na upit |
| Žile × presek (n × mm²)24G1,5 | Dimenzije (mm)4,9 × 95,2 | Otpor 20°C (Ω/km)13,3 | Radijus savij. (mm)49 | Masa (kg/km)960 | Dostupnost Na upit |
| Žile × presek (n × mm²)4G2,5 | Dimenzije (mm)5,85 × 18,8 | Otpor 20°C (Ω/km)7,98 | Radijus savij. (mm)58,5 | Masa (kg/km)204 | Dostupnost Na upit |
| Žile × presek (n × mm²)8G2,5 | Dimenzije (mm)5,85 × 35 | Otpor 20°C (Ω/km)7,98 | Radijus savij. (mm)58,5 | Masa (kg/km)438 | Dostupnost Na upit |
| Žile × presek (n × mm²)12G2,5 | Dimenzije (mm)5,85 × 51,4 | Otpor 20°C (Ω/km)7,98 | Radijus savij. (mm)58,5 | Masa (kg/km)693 | Dostupnost Na upit |
| Žile × presek (n × mm²)4G4 | Dimenzije (mm)6,8 × 21 | Otpor 20°C (Ω/km)4,95 | Radijus savij. (mm)68 | Masa (kg/km)295 | Dostupnost Na upit |
| Žile × presek (n × mm²)4G6 | Dimenzije (mm)7,6 × 24 | Otpor 20°C (Ω/km)3,30 | Radijus savij. (mm)76 | Masa (kg/km)412 | Dostupnost Na upit |
| Žile × presek (n × mm²)4G10 | Dimenzije (mm)9,4 × 30 | Otpor 20°C (Ω/km)1,91 | Radijus savij. (mm)94 | Masa (kg/km)750 | Dostupnost Na upit |
| Žile × presek (n × mm²)4G16 | Dimenzije (mm)10,6 × 35,6 | Otpor 20°C (Ω/km)1,21 | Radijus savij. (mm)106 | Masa (kg/km)1005 | Dostupnost Na upit |
| Žile × presek (n × mm²)4G25 | Dimenzije (mm)12,7 × 43,7 | Otpor 20°C (Ω/km)0,780 | Radijus savij. (mm)127 | Masa (kg/km)1635 | Dostupnost Na upit |
| Žile × presek (n × mm²)4G35 | Dimenzije (mm)13,9 × 48,5 | Otpor 20°C (Ω/km)0,554 | Radijus savij. (mm)139 | Masa (kg/km)2120 | Dostupnost Na upit |
| Žile × presek (n × mm²)4G50 | Dimenzije (mm)18,6 × 63 | Otpor 20°C (Ω/km)0,386 | Radijus savij. (mm)186 | Masa (kg/km)2890 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaKonstrukcija
ProvodnikŽareno bakarno uže, klasa 5 / Annealed Cu, cl.5
IzolacijaPVC TI2 (EN 50363) / PVC TI2 quality
IdentifikacijaHD 308, nit tipa H / HD 308, H-type thread
PlaštPVC TM2, plav ili crn / PVC TM2, blue or black
Tehnički podaci
Napon Uo/U450 / 750 V
Maks. napon825 V
Ispitni napon2500 V (AC)
Maks. radna temp.40 °C
Temp. kratkog spoja150 °C
Radijus savijanja10 × debljina / thickness
Primena
Za prenos energije, signala i upravljanja kod mosnih kranova, dizalica i kranova, pri pokretnoj unutrašnjoj ugradnji. Slobodno viseća dužina do 35 m, brzina do 1,6 m/s, temperatura okoline 0–40 °C.
Standardi
IEC60332-1-2
CEI EN 50214 · EN 60228 · IEC 60332-1-2 · EN 50363 · JUS DPP-U · IMQ
Dokumentacija
H07VVH6-F · PDF · 485 KBPreuzmite tehnički list (PDF)
