A-2Y(L)2Y

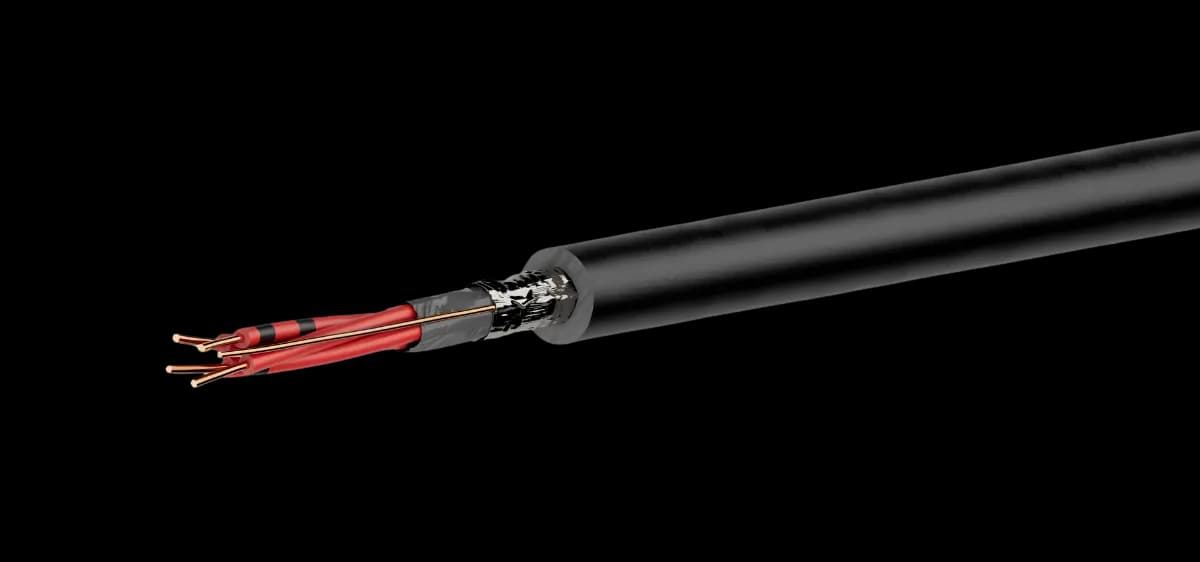

Spoljašnji telekomunikacioni kabl (A-2Y(L)2Y St III Bd) sa PE izolacijom i PE plaštom, zvezda-četvorke, 225 V.
Preuzmite tehnički list (PDF)
Varijante
| Konstrukcija (n×2×mm)2×2×0,6 | Spolj. prečnik (mm)9 | Zatezna sila (N)300 | Masa bakra (kg/km)11 | Masa (kg/km)80 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)4×2×0,6 | Spolj. prečnik (mm)11 | Zatezna sila (N)350 | Masa bakra (kg/km)23 | Masa (kg/km)120 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)6×2×0,6 | Spolj. prečnik (mm)12 | Zatezna sila (N)400 | Masa bakra (kg/km)34 | Masa (kg/km)130 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)10×2×0,6 | Spolj. prečnik (mm)13,5 | Zatezna sila (N)500 | Masa bakra (kg/km)57 | Masa (kg/km)155 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)20×2×0,6 | Spolj. prečnik (mm)16 | Zatezna sila (N)700 | Masa bakra (kg/km)113 | Masa (kg/km)240 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)30×2×0,6 | Spolj. prečnik (mm)18 | Zatezna sila (N)950 | Masa bakra (kg/km)170 | Masa (kg/km)310 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)40×2×0,6 | Spolj. prečnik (mm)20 | Zatezna sila (N)1200 | Masa bakra (kg/km)226 | Masa (kg/km)385 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)50×2×0,6 | Spolj. prečnik (mm)21 | Zatezna sila (N)1500 | Masa bakra (kg/km)283 | Masa (kg/km)460 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)70×2×0,6 | Spolj. prečnik (mm)25 | Zatezna sila (N)2000 | Masa bakra (kg/km)396 | Masa (kg/km)605 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)100×2×0,6 | Spolj. prečnik (mm)28 | Zatezna sila (N)2800 | Masa bakra (kg/km)565 | Masa (kg/km)870 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)150×2×0,6 | Spolj. prečnik (mm)33 | Zatezna sila (N)4100 | Masa bakra (kg/km)848 | Masa (kg/km)1345 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)200×2×0,6 | Spolj. prečnik (mm)38 | Zatezna sila (N)5200 | Masa bakra (kg/km)1131 | Masa (kg/km)1755 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)250×2×0,6 | Spolj. prečnik (mm)41,5 | Zatezna sila (N)6400 | Masa bakra (kg/km)1414 | Masa (kg/km)2140 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)300×2×0,6 | Spolj. prečnik (mm)44,5 | Zatezna sila (N)7400 | Masa bakra (kg/km)1696 | Masa (kg/km)2525 | Dostupnost Na upit |
| Konstrukcija (n×2×mm)500×2×0,6 | Spolj. prečnik (mm)56 | Zatezna sila (N)11500 | Masa bakra (kg/km)2827 | Masa (kg/km)4050 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Konstrukcija (n×2×mm)2×2×0,8 | Spolj. prečnik (mm)9 | Zatezna sila (N)310 | Masa bakra (kg/km)20 | Masa (kg/km)90 |
| Konstrukcija (n×2×mm)4×2×0,8 | Spolj. prečnik (mm)12 | Zatezna sila (N)380 | Masa bakra (kg/km)40 | Masa (kg/km)140 |
| Konstrukcija (n×2×mm)6×2×0,8 | Spolj. prečnik (mm)13 | Zatezna sila (N)480 | Masa bakra (kg/km)60 | Masa (kg/km)160 |
| Konstrukcija (n×2×mm)8×2×0,8 | Spolj. prečnik (mm)14 | Zatezna sila (N)— | Masa bakra (kg/km)81 | Masa (kg/km)180 |
| Konstrukcija (n×2×mm)10×2×0,8 | Spolj. prečnik (mm)15 | Zatezna sila (N)600 | Masa bakra (kg/km)101 | Masa (kg/km)205 |
| Konstrukcija (n×2×mm)12×2×0,8 | Spolj. prečnik (mm)15,2 | Zatezna sila (N)— | Masa bakra (kg/km)123 | Masa (kg/km)250 |
| Konstrukcija (n×2×mm)20×2×0,8 | Spolj. prečnik (mm)18,5 | Zatezna sila (N)1000 | Masa bakra (kg/km)201 | Masa (kg/km)355 |
| Konstrukcija (n×2×mm)30×2×0,8 | Spolj. prečnik (mm)21 | Zatezna sila (N)1500 | Masa bakra (kg/km)302 | Masa (kg/km)475 |
| Konstrukcija (n×2×mm)40×2×0,8 | Spolj. prečnik (mm)23 | Zatezna sila (N)2000 | Masa bakra (kg/km)402 | Masa (kg/km)600 |
| Konstrukcija (n×2×mm)50×2×0,8 | Spolj. prečnik (mm)26 | Zatezna sila (N)2500 | Masa bakra (kg/km)503 | Masa (kg/km)745 |
| Konstrukcija (n×2×mm)70×2×0,8 | Spolj. prečnik (mm)29 | Zatezna sila (N)3400 | Masa bakra (kg/km)704 | Masa (kg/km)1100 |
| Konstrukcija (n×2×mm)100×2×0,8 | Spolj. prečnik (mm)34 | Zatezna sila (N)4600 | Masa bakra (kg/km)1005 | Masa (kg/km)1425 |
| Konstrukcija (n×2×mm)150×2×0,8 | Spolj. prečnik (mm)40 | Zatezna sila (N)6600 | Masa bakra (kg/km)1508 | Masa (kg/km)2200 |
| Konstrukcija (n×2×mm)200×2×0,8 | Spolj. prečnik (mm)44 | Zatezna sila (N)8500 | Masa bakra (kg/km)2011 | Masa (kg/km)2900 |
Konstrukcija
ProvodnikCu puna žica, klasa 1 / solid Cu, cl. 1
IzolacijaPE (2YI1)
UžavanjeZvezda-četvorke; 5 četvorki = snop
Ekran preko jezgraFolija / foil
PlaštPE (2YM1), crn, lepljen / bonded
VodonepropusnostPoprečna / transverse
Tehnički podaci
Vršni radni napon225 V
Ispitni napon2 kV
Otpor petlje 0,6 · 0,8130 · 73,2 Ω/km
Kapacitivnost maks. 0,6 · 0,852 · 55 nF/km
Radna temp. (fiksno)-30 … +70 °C
Savijanje (fiksno)7,5 × D
Primena
Spoljašnji telekomunikacioni kabl za polaganje na otvorenom, u zemlju, vodu i beton; robusni PE plašt omogućava direktno ukopavanje. Pri unutrašnjoj upotrebi mogu biti potrebne dodatne protivpožarne mere.
Standardi
VDE 0816
