J-H(St)H

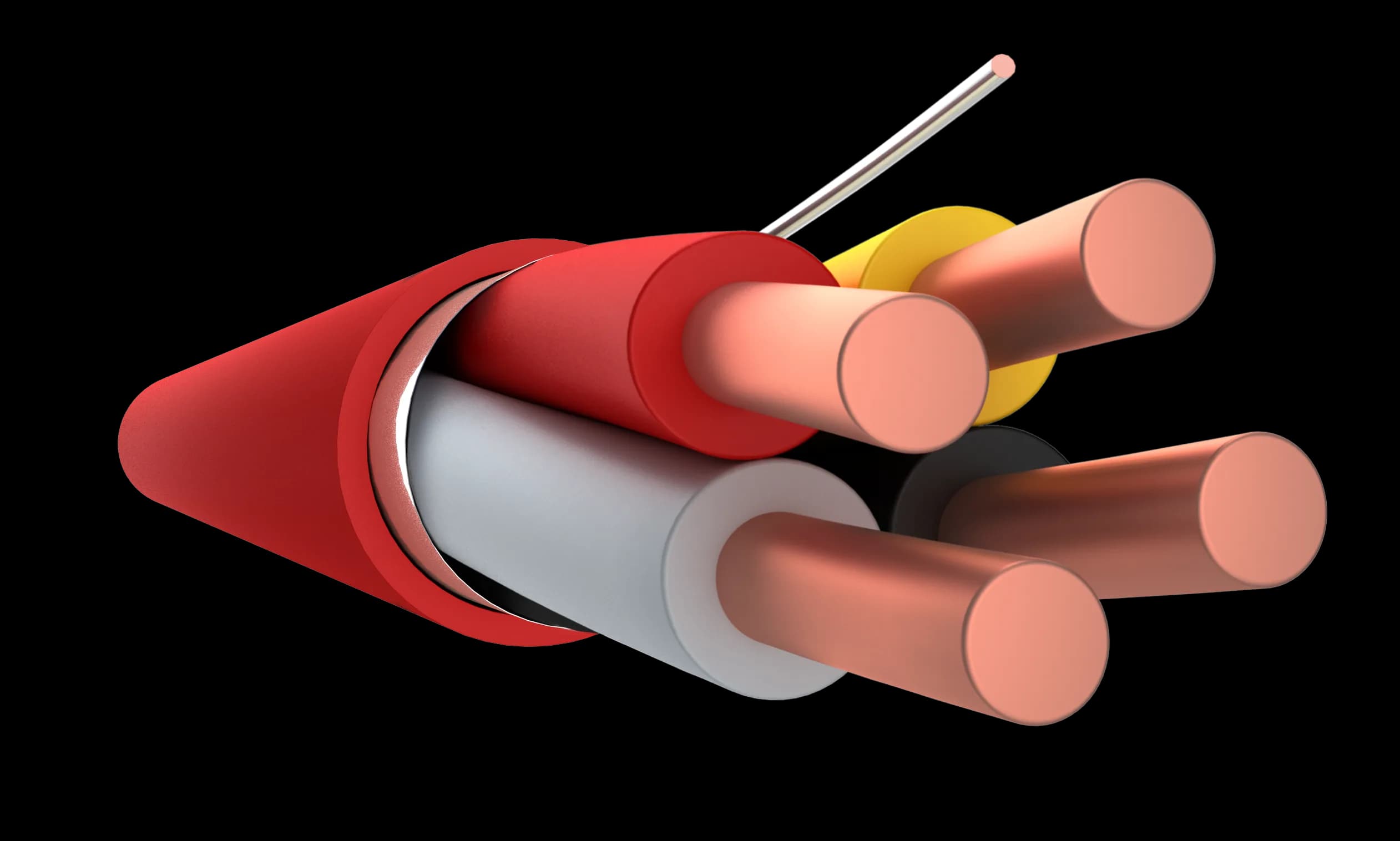

Bezhalogeni instalacioni signalni kabl za protivpožarne alarme i telefoniju (J-H(St)H…Lg), HFFR izolacija i crveni HFFR plašt.
Preuzmite tehnički list (PDF)
Varijante
| Konstrukcija (n×2×(mm·mm²))1×2×0,6 | Spolj. prečnik (mm)4,40 | Masa (kg/km)24 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×0,6 | Spolj. prečnik (mm)5,10 | Masa (kg/km)35 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))3×2×0,6 | Spolj. prečnik (mm)6,10 | Masa (kg/km)47 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×0,6 | Spolj. prečnik (mm)6,50 | Masa (kg/km)56 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))5×2×0,6 | Spolj. prečnik (mm)7,00 | Masa (kg/km)65 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))6×2×0,6 | Spolj. prečnik (mm)7,50 | Masa (kg/km)74 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))10×2×0,6 | Spolj. prečnik (mm)9,00 | Masa (kg/km)111 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))12×2×0,6 | Spolj. prečnik (mm)9,40 | Masa (kg/km)127 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))14×2×0,6 | Spolj. prečnik (mm)9,90 | Masa (kg/km)143 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))16×2×0,6 | Spolj. prečnik (mm)10,40 | Masa (kg/km)159 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))20×2×0,6 | Spolj. prečnik (mm)11,30 | Masa (kg/km)191 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))1×2×0,8 | Spolj. prečnik (mm)5,60 | Masa (kg/km)38 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×0,8 | Spolj. prečnik (mm)6,70 | Masa (kg/km)57 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))3×2×0,8 | Spolj. prečnik (mm)8,20 | Masa (kg/km)79 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×0,8 | Spolj. prečnik (mm)9,00 | Masa (kg/km)97 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))6×2×0,8 | Spolj. prečnik (mm)10,60 | Masa (kg/km)132 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))8×2×0,8 | Spolj. prečnik (mm)11,20 | Masa (kg/km)164 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))10×2×0,8 | Spolj. prečnik (mm)13,20 | Masa (kg/km)213 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))12×2×0,8 | Spolj. prečnik (mm)13,80 | Masa (kg/km)245 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))14×2×0,8 | Spolj. prečnik (mm)14,70 | Masa (kg/km)279 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))16×2×0,8 | Spolj. prečnik (mm)15,50 | Masa (kg/km)311 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))20×2×0,8 | Spolj. prečnik (mm)17,00 | Masa (kg/km)377 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))1×2×1,0 | Spolj. prečnik (mm)6,20 | Masa (kg/km)56 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×1,0 | Spolj. prečnik (mm)8,10 | Masa (kg/km)86 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×1,0 | Spolj. prečnik (mm)10,60 | Masa (kg/km)165 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))1×2×1,5 | Spolj. prečnik (mm)6,80 | Masa (kg/km)71 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×1,5 | Spolj. prečnik (mm)9,60 | Masa (kg/km)126 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×1,5 | Spolj. prečnik (mm)11,30 | Masa (kg/km)199 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))1×2×2,5 | Spolj. prečnik (mm)7,80 | Masa (kg/km)98 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))2×2×2,5 | Spolj. prečnik (mm)10,60 | Masa (kg/km)168 | Dostupnost Na upit |
| Konstrukcija (n×2×(mm·mm²))4×2×2,5 | Spolj. prečnik (mm)14,10 | Masa (kg/km)314 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Prečnik / presek (mm · mm²)0,6 mm | Otpor petlje (Ω/km)130 | Ispitni napon (V DC)800 |
| Prečnik / presek (mm · mm²)0,8 mm | Otpor petlje (Ω/km)73,2 | Ispitni napon (V DC)800 |
| Prečnik / presek (mm · mm²)1,0 mm | Otpor petlje (Ω/km)44,6 | Ispitni napon (V DC)1000 |
| Prečnik / presek (mm · mm²)1,5 mm² | Otpor petlje (Ω/km)24,6 | Ispitni napon (V DC)1000 |
| Prečnik / presek (mm · mm²)2,5 mm² | Otpor petlje (Ω/km)15,1 | Ispitni napon (V DC)1000 |
Konstrukcija
ProvodnikCu puna žica, klasa 1 / solid Cu, cl. 1
IzolacijaHFFR u bojama (VDE 0815)
UžavanjeParice u slojevima; 2-par.: četvorka
OmotPES traka / PES tape
EkranAl-PES traka + kalajis. Cu drain žica
PlaštHFFR, crveni RAL 3000 / red HFFR
Tehnički podaci
Radni napon300 V
Ispitni napon0,8 / 1 kV DC (1 min)
Kapacitivnost maks.100 nF/km
Radna temperatura-30 … +70 °C
Radijus savijanja10 × D
Dim · halogeniEN 61034-2 · EN 60754-1/-2
Primena
Za mesta sa elektromagnetnim smetnjama — merna i upravljačka tehnika, industrijska elektronika, računari, kućna telefonija i razglas, protivpožarni alarmi i bezbednosni sistemi. LSZH — za prostore sa mnogo ljudi.
Standardi
DIN VDE 0815 · EN 60332-1-2 · TS EN IEC 60332-3-24
Dokumentacija
J-H(St)H · PDF · 594 KBPreuzmite tehnički list (PDF)
