N2XS2Y
XHE 49 · N2XS2Y · SRPS N.C5.230

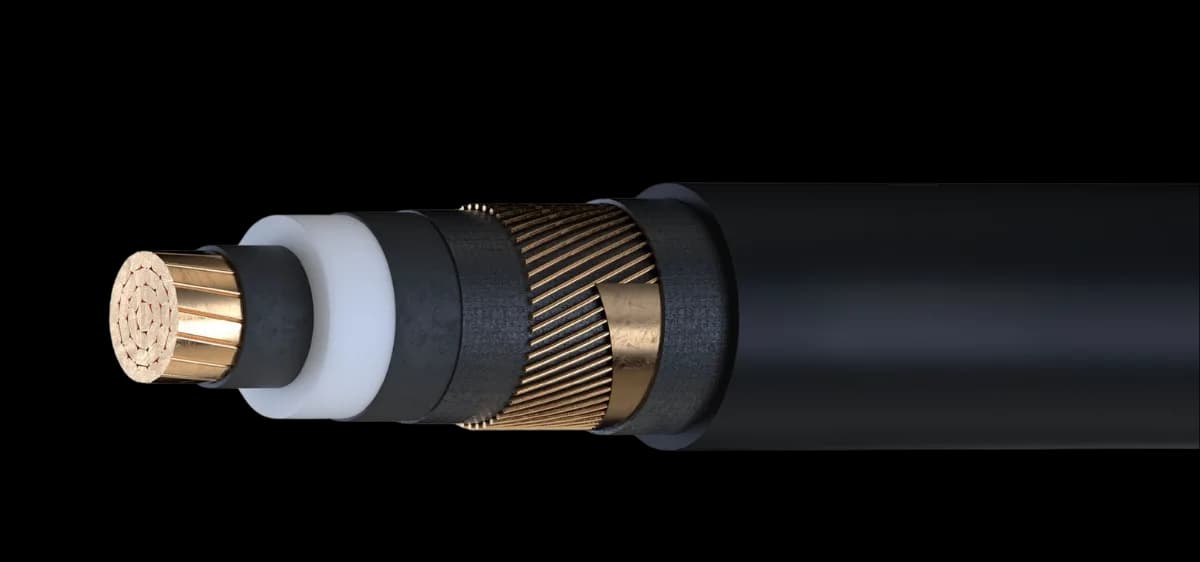

Srednjenaponski jednožilni kabl 12/20 kV sa bakarnim provodnikom, XLPE izolacijom, ekranom od bakarnih žica i PE plaštom (N2XS2Y · JUS XHE 49).
Preuzmite tehnički list (PDF)
Varijante
| Presek (f/e) (mm²)1×35/16 | Ø provodnika (mm)7,2 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)19,5 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)28 | Radijus savij. (mm)420 | Masa (kg/km)948 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×50/16 | Ø provodnika (mm)8,2 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)20,5 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)29 | Radijus savij. (mm)435 | Masa (kg/km)1078 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×70/16 | Ø provodnika (mm)9,8 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)22,1 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)31 | Radijus savij. (mm)465 | Masa (kg/km)1315 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×95/16 | Ø provodnika (mm)11,3 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)23,6 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)32 | Radijus savij. (mm)480 | Masa (kg/km)1579 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×120/16 | Ø provodnika (mm)12,8 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)25,1 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)34 | Radijus savij. (mm)510 | Masa (kg/km)1861 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×150/25 | Ø provodnika (mm)14,2 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)26,5 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)35 | Radijus savij. (mm)525 | Masa (kg/km)2212 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×185/25 | Ø provodnika (mm)15,8 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)28,1 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)37 | Radijus savij. (mm)555 | Masa (kg/km)2585 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×240/25 | Ø provodnika (mm)18,3 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)30,6 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)39 | Radijus savij. (mm)585 | Masa (kg/km)3181 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×300/25 | Ø provodnika (mm)20,7 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)33,0 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)42 | Radijus savij. (mm)630 | Masa (kg/km)3763 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×400/35 | Ø provodnika (mm)23,3 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)35,6 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)44 | Radijus savij. (mm)660 | Masa (kg/km)4795 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×500/35 | Ø provodnika (mm)26,5 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)38,8 | Deblj. plašta (mm)2,5 | Spolj. Ø (mm)47 | Radijus savij. (mm)705 | Masa (kg/km)5872 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Presek (f/e) (mm²)1×35/16 | Otpor 20°C (Ω/km)0,524 | Kapacitivnost (µF/km)0,16 | Indukt. (trougao) (mH/km)0,46 | Indukt. (zemlja) (mH/km)0,74 |
| Presek (f/e) (mm²)1×50/16 | Otpor 20°C (Ω/km)0,387 | Kapacitivnost (µF/km)0,17 | Indukt. (trougao) (mH/km)0,44 | Indukt. (zemlja) (mH/km)0,72 |
| Presek (f/e) (mm²)1×70/16 | Otpor 20°C (Ω/km)0,268 | Kapacitivnost (µF/km)0,19 | Indukt. (trougao) (mH/km)0,42 | Indukt. (zemlja) (mH/km)0,68 |
| Presek (f/e) (mm²)1×95/16 | Otpor 20°C (Ω/km)0,193 | Kapacitivnost (µF/km)0,21 | Indukt. (trougao) (mH/km)0,40 | Indukt. (zemlja) (mH/km)0,66 |
| Presek (f/e) (mm²)1×120/16 | Otpor 20°C (Ω/km)0,153 | Kapacitivnost (µF/km)0,23 | Indukt. (trougao) (mH/km)0,39 | Indukt. (zemlja) (mH/km)0,63 |
| Presek (f/e) (mm²)1×150/25 | Otpor 20°C (Ω/km)0,124 | Kapacitivnost (µF/km)0,25 | Indukt. (trougao) (mH/km)0,37 | Indukt. (zemlja) (mH/km)0,60 |
| Presek (f/e) (mm²)1×185/25 | Otpor 20°C (Ω/km)0,099 | Kapacitivnost (µF/km)0,27 | Indukt. (trougao) (mH/km)0,36 | Indukt. (zemlja) (mH/km)0,59 |
| Presek (f/e) (mm²)1×240/25 | Otpor 20°C (Ω/km)0,075 | Kapacitivnost (µF/km)0,30 | Indukt. (trougao) (mH/km)0,34 | Indukt. (zemlja) (mH/km)0,56 |
| Presek (f/e) (mm²)1×300/25 | Otpor 20°C (Ω/km)0,060 | Kapacitivnost (µF/km)0,33 | Indukt. (trougao) (mH/km)0,33 | Indukt. (zemlja) (mH/km)0,54 |
| Presek (f/e) (mm²)1×400/35 | Otpor 20°C (Ω/km)0,047 | Kapacitivnost (µF/km)0,36 | Indukt. (trougao) (mH/km)0,31 | Indukt. (zemlja) (mH/km)0,51 |
| Presek (f/e) (mm²)1×500/35 | Otpor 20°C (Ω/km)0,037 | Kapacitivnost (µF/km)0,43 | Indukt. (trougao) (mH/km)0,30 | Indukt. (zemlja) (mH/km)0,49 |
| Presek (f/e) (mm²)1×35/16 | KS provodnika (kA)5,0 | KS ekrana (kA)3,2 | Vrem. konst. (trougao) (s)259 | Vrem. konst. (paral.) (s)192 | I vazduh (trougao) (A)200 | I vazduh (paral.) (A)235 | I zemlja (trougao) (A)189 | I zemlja (paral.) (A)213 |
| Presek (f/e) (mm²)1×50/16 | KS provodnika (kA)7,1 | KS ekrana (kA)3,2 | Vrem. konst. (trougao) (s)373 | Vrem. konst. (paral.) (s)278 | I vazduh (trougao) (A)239 | I vazduh (paral.) (A)282 | I zemlja (trougao) (A)222 | I zemlja (paral.) (A)250 |
| Presek (f/e) (mm²)1×70/16 | KS provodnika (kA)10 | KS ekrana (kA)3,2 | Vrem. konst. (trougao) (s)476 | Vrem. konst. (paral.) (s)358 | I vazduh (trougao) (A)297 | I vazduh (paral.) (A)351 | I zemlja (trougao) (A)271 | I zemlja (paral.) (A)303 |
| Presek (f/e) (mm²)1×95/16 | KS provodnika (kA)13,6 | KS ekrana (kA)3,2 | Vrem. konst. (trougao) (s)598 | Vrem. konst. (paral.) (s)454 | I vazduh (trougao) (A)361 | I vazduh (paral.) (A)426 | I zemlja (trougao) (A)323 | I zemlja (paral.) (A)360 |
| Presek (f/e) (mm²)1×120/16 | KS provodnika (kA)17,1 | KS ekrana (kA)3,2 | Vrem. konst. (trougao) (s)722 | Vrem. konst. (paral.) (s)554 | I vazduh (trougao) (A)416 | I vazduh (paral.) (A)491 | I zemlja (trougao) (A)367 | I zemlja (paral.) (A)407 |
| Presek (f/e) (mm²)1×150/25 | KS provodnika (kA)21,4 | KS ekrana (kA)5,0 | Vrem. konst. (trougao) (s)897 | Vrem. konst. (paral.) (s)723 | I vazduh (trougao) (A)470 | I vazduh (paral.) (A)549 | I zemlja (trougao) (A)409 | I zemlja (paral.) (A)445 |
| Presek (f/e) (mm²)1×185/25 | KS provodnika (kA)26,4 | KS ekrana (kA)5,0 | Vrem. konst. (trougao) (s)1048 | Vrem. konst. (paral.) (s)861 | I vazduh (trougao) (A)538 | I vazduh (paral.) (A)625 | I zemlja (trougao) (A)461 | I zemlja (paral.) (A)498 |
| Presek (f/e) (mm²)1×240/25 | KS provodnika (kA)34,3 | KS ekrana (kA)5,0 | Vrem. konst. (trougao) (s)1283 | Vrem. konst. (paral.) (s)1073 | I vazduh (trougao) (A)634 | I vazduh (paral.) (A)731 | I zemlja (trougao) (A)532 | I zemlja (paral.) (A)568 |
| Presek (f/e) (mm²)1×300/25 | KS provodnika (kA)42,9 | KS ekrana (kA)5,0 | Vrem. konst. (trougao) (s)1541 | Vrem. konst. (paral.) (s)1309 | I vazduh (trougao) (A)724 | I vazduh (paral.) (A)830 | I zemlja (trougao) (A)599 | I zemlja (paral.) (A)633 |
| Presek (f/e) (mm²)1×400/35 | KS provodnika (kA)57,2 | KS ekrana (kA)7,0 | Vrem. konst. (trougao) (s)2279 | Vrem. konst. (paral.) (s)2085 | I vazduh (trougao) (A)829 | I vazduh (paral.) (A)923 | I zemlja (trougao) (A)671 | I zemlja (paral.) (A)685 |
| Presek (f/e) (mm²)1×500/35 | KS provodnika (kA)71,4 | KS ekrana (kA)7,0 | Vrem. konst. (trougao) (s)2689 | Vrem. konst. (paral.) (s)2576 | I vazduh (trougao) (A)953 | I vazduh (paral.) (A)1045 | I zemlja (trougao) (A)754 | I zemlja (paral.) (A)760 |
Konstrukcija
ProvodnikCu, okrugli užetani (RM), kl.2
Poluprov. slojeviUnutrašnji i spoljašnji + traka
IzolacijaXLPE
EkranCu žice + kontraspirala Cu trake
PlaštPE, crn
Tehnički podaci
Napon Uo/U12/20 kV
Najviši napon Um24 kV
Ispitni napon42 kV
Maks. temp. provodnika90 °C
Temp. kratkog spoja250 °C
Radna temperatura-35 … +90 °C
Primena
Za fiksno polaganje u zemlju, na vazduhu, u kablovske kanale i u cevi od nemagnetnog materijala; može i direktno u tlo ili u vodu. Za srednjenaponske distributivne mreže i industrijska postrojenja.
Standardi
HD620 10C
SRPSN.C5.230 (XHE 49)
HD 620 10C · DIN VDE 0276-620 · SRPS N.C5.230 (XHE 49)
Dokumentacija
N2XS2Y · PDF · 435 KBPreuzmite tehnički list (PDF)
