N2XSEY

XHP 48 · N2XSEY · SRPS N.C5.230

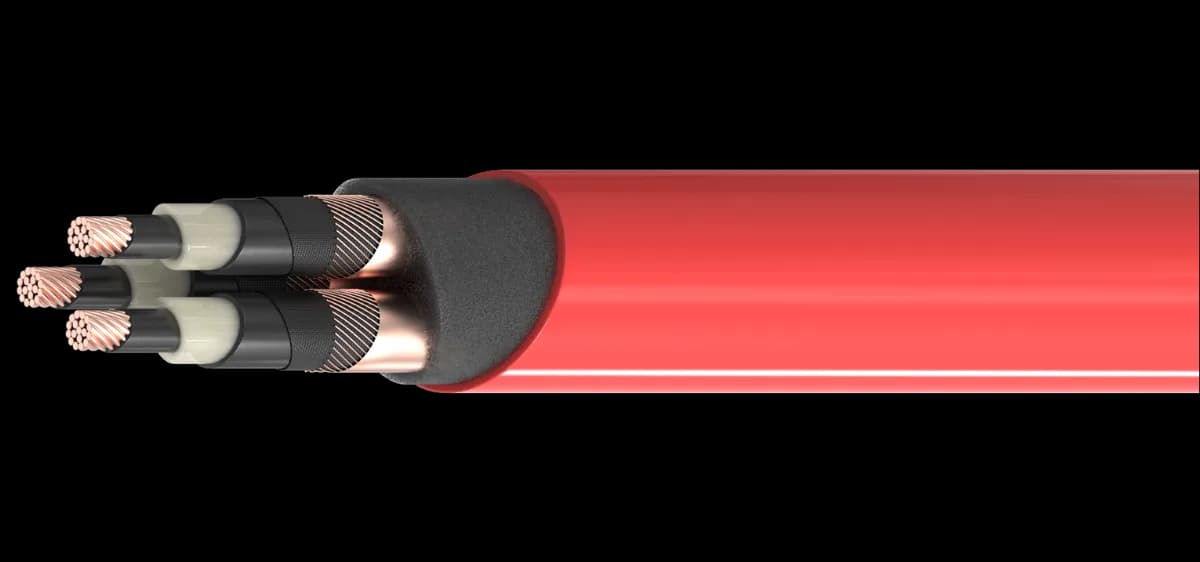

Srednjenaponski trožilni kabl 12/20 (24) kV sa bakarnim provodnicima, XLPE izolacijom, ekranom od bakarnih žica i PVC plaštom (N2XSEY · JUS XHP 48).

Preuzmite tehnički list (PDF)
Srednjenaponski trožilni kabl 12/20 (24) kV sa bakarnim provodnicima, XLPE izolacijom, ekranom od bakarnih žica i PVC plaštom (N2XSEY · JUS XHP 48).

Varijante

Presek (f/e) (mm²)3×50/16Deblj. izol. (mm)5,5Deblj. plašta (mm)2,8Spolj. Ø (mm)53,3Masa (kg/km)3474Dostupnost
Na upit
Presek (f/e) (mm²)3×70/16Deblj. izol. (mm)5,5Deblj. plašta (mm)2,9Spolj. Ø (mm)57,3Masa (kg/km)4288Dostupnost
Na upit
Presek (f/e) (mm²)3×95/16Deblj. izol. (mm)5,5Deblj. plašta (mm)3Spolj. Ø (mm)59,9Masa (kg/km)5173Dostupnost
Na upit
Presek (f/e) (mm²)3×120/16Deblj. izol. (mm)5,5Deblj. plašta (mm)3,1Spolj. Ø (mm)62,9Masa (kg/km)6028Dostupnost
Na upit
Presek (f/e) (mm²)3×150/25Deblj. izol. (mm)5,5Deblj. plašta (mm)3,2Spolj. Ø (mm)67Masa (kg/km)7155Dostupnost
Na upit
Presek (f/e) (mm²)3×185/25Deblj. izol. (mm)5,5Deblj. plašta (mm)3,3Spolj. Ø (mm)70,5Masa (kg/km)8352Dostupnost
Na upit
Presek (f/e) (mm²)3×240/25Deblj. izol. (mm)5,5Deblj. plašta (mm)3,5Spolj. Ø (mm)76,1Masa (kg/km)10383Dostupnost
Na upit
Presek (f/e) (mm²)3×300/25Deblj. izol. (mm)5,5Deblj. plašta (mm)3,6Spolj. Ø (mm)81,4Masa (kg/km)12356Dostupnost
Na upit
Presek (f/e) (mm²)3×400/35Deblj. izol. (mm)5,5Deblj. plašta (mm)3,9Spolj. Ø (mm)87,7Masa (kg/km)15322Dostupnost
Na upit
Presek (f/e) (mm²)3×500/35Deblj. izol. (mm)5,5Deblj. plašta (mm)4,1Spolj. Ø (mm)95,2Masa (kg/km)18760Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Referentne tabele

Presek (f/e) (mm²)3×50/16Otpor DC 20°C (Ω/km)0,387Otpor AC 90°C (Ω/km)0,494Kapacit. (µF/km)0,22Str. punjenja (A/km)0,693Diel. gubici (W/km)33,24Reaktansa (Ω/km)0,126KS provod. (kA)7,15KS ekrana (kA)1,75I zemlja (A)223I vazduh (A)240
Presek (f/e) (mm²)3×70/16Otpor DC 20°C (Ω/km)0,268Otpor AC 90°C (Ω/km)0,342Kapacit. (µF/km)0,25Str. punjenja (A/km)0,787Diel. gubici (W/km)37,78Reaktansa (Ω/km)0,118KS provod. (kA)10,01KS ekrana (kA)1,75I zemlja (A)274I vazduh (A)299
Presek (f/e) (mm²)3×95/16Otpor DC 20°C (Ω/km)0,193Otpor AC 90°C (Ω/km)0,247Kapacit. (µF/km)0,272Str. punjenja (A/km)0,855Diel. gubici (W/km)41,03Reaktansa (Ω/km)0,113KS provod. (kA)13,585KS ekrana (kA)1,75I zemlja (A)328I vazduh (A)363
Presek (f/e) (mm²)3×120/16Otpor DC 20°C (Ω/km)0,153Otpor AC 90°C (Ω/km)0,196Kapacit. (µF/km)0,295Str. punjenja (A/km)0,928Diel. gubici (W/km)44,52Reaktansa (Ω/km)0,109KS provod. (kA)17,16KS ekrana (kA)1,75I zemlja (A)374I vazduh (A)417
Presek (f/e) (mm²)3×150/25Otpor DC 20°C (Ω/km)0,124Otpor AC 90°C (Ω/km)0,159Kapacit. (µF/km)0,321Str. punjenja (A/km)1,01Diel. gubici (W/km)48,48Reaktansa (Ω/km)0,105KS provod. (kA)21,45KS ekrana (kA)2,73I zemlja (A)420I vazduh (A)475
Presek (f/e) (mm²)3×185/25Otpor DC 20°C (Ω/km)0,0991Otpor AC 90°C (Ω/km)0,128Kapacit. (µF/km)0,346Str. punjenja (A/km)1,087Diel. gubici (W/km)52,18Reaktansa (Ω/km)0,102KS provod. (kA)26,455KS ekrana (kA)2,73I zemlja (A)474I vazduh (A)543
Presek (f/e) (mm²)3×240/25Otpor DC 20°C (Ω/km)0,0754Otpor AC 90°C (Ω/km)0,098Kapacit. (µF/km)0,385Str. punjenja (A/km)1,21Diel. gubici (W/km)58,08Reaktansa (Ω/km)0,098KS provod. (kA)34,32KS ekrana (kA)2,73I zemlja (A)551I vazduh (A)643
Presek (f/e) (mm²)3×300/25Otpor DC 20°C (Ω/km)0,0601Otpor AC 90°C (Ω/km)0,078Kapacit. (µF/km)0,424Str. punjenja (A/km)1,333Diel. gubici (W/km)63,97Reaktansa (Ω/km)0,095KS provod. (kA)42,9KS ekrana (kA)2,73I zemlja (A)628I vazduh (A)751
Presek (f/e) (mm²)3×400/35Otpor DC 20°C (Ω/km)0,047Otpor AC 90°C (Ω/km)0,062Kapacit. (µF/km)0,466Str. punjenja (A/km)1,465Diel. gubici (W/km)70,33Reaktansa (Ω/km)0,091KS provod. (kA)57,2KS ekrana (kA)3,82I zemlja (A)704I vazduh (A)848
Presek (f/e) (mm²)3×500/35Otpor DC 20°C (Ω/km)0,0366Otpor AC 90°C (Ω/km)0,049Kapacit. (µF/km)0,521Str. punjenja (A/km)1,638Diel. gubici (W/km)78,63Reaktansa (Ω/km)0,088KS provod. (kA)71,5KS ekrana (kA)3,82I zemlja (A)796I vazduh (A)977

Konstrukcija

ProvodnikCu, okrugli užetani (RM), kl.2
Poluprov. slojeviEkstrudirani unutrašnji i spoljašnji
IzolacijaXLPE
EkranCu žice + otvorena spirala Cu trake
PlaštPVC, crven ili crn / red or black

Tehnički podaci

Napon Uo/U (Um)12/20 (24) kV
Maks. temp. provodnika90 °C
Temp. kratkog spoja250 °C
Temp. ekrana pri KS80 °C (poč. / initial)
Savijanje10 × D
UV otpornostDa / Yes

Primena

Za srednjenaponske distributivne mreže, priključenje generatora i procesnih postrojenja. Polaganje direktno u zemlju, na otvorenom, u zatvorenom i u kablovske kanale — industrija i razvodna postrojenja.

Standardi

IEC60502-2
IEC60228
SRPSN.C5.230 (XHP 48)

IEC 60502-2 · IEC 60228 · EN 60332-1-2 · SRPS N.C5.230 (XHP 48)

Dokumentacija

N2XSEY · PDF · 401 KBPreuzmite tehnički list (PDF)
