N2XSEYFGbY

XHP 85 · N2XSEYFGbY · SRPS N.C5.230

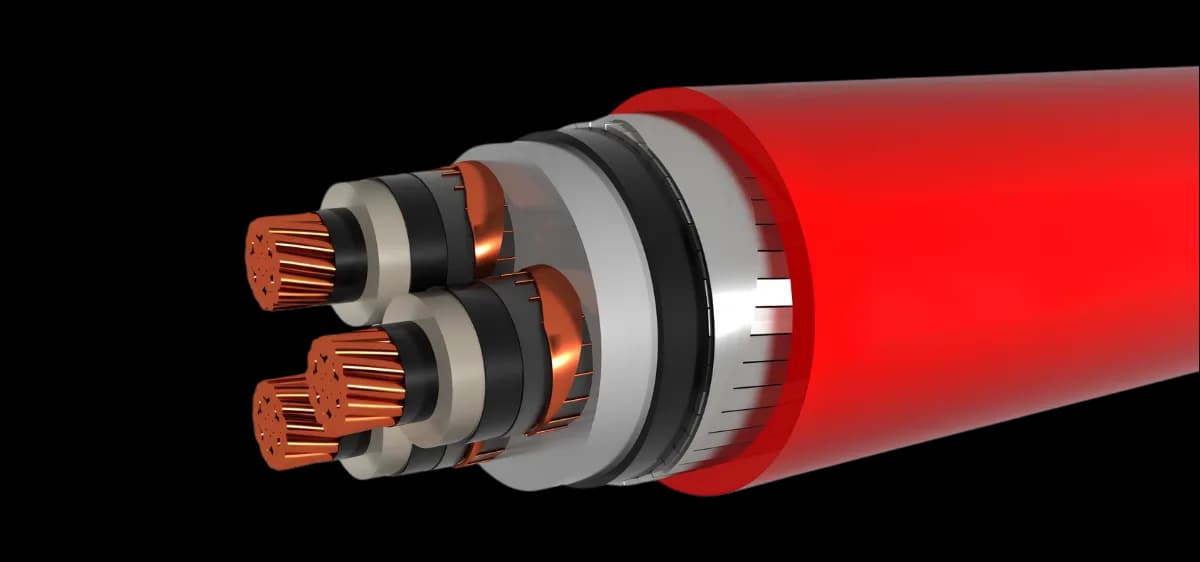

Srednjenaponski trožilni armirani kabl 12/20 kV sa bakarnim provodnicima, XLPE izolacijom, ekranom od Cu žica i armaturom od pljosnatih čeličnih žica (N2XSEYFGbY · JUS XHP 85).

Preuzmite tehnički list (PDF)
Srednjenaponski trožilni armirani kabl 12/20 kV sa bakarnim provodnicima, XLPE izolacijom, ekranom od Cu žica i armaturom od pljosnatih čeličnih žica (N2XSEYFGbY · JUS XHP 85).

Varijante

Presek (f/e) (mm²)3×35/16Spolj. Ø (mm)61,0Masa (kg/km)5750Otpor 20°C (Ω/km)0,524Kapacitivnost (µF/km)0,41Induktivnost (mH/km)0,14I zemlja (20°C) (A)175I vazduh (30°C) (A)172Dostupnost
Na upit
Presek (f/e) (mm²)3×50/16Spolj. Ø (mm)64,0Masa (kg/km)6550Otpor 20°C (Ω/km)0,387Kapacitivnost (µF/km)0,39Induktivnost (mH/km)0,15I zemlja (20°C) (A)205I vazduh (30°C) (A)205Dostupnost
Na upit
Presek (f/e) (mm²)3×70/16Spolj. Ø (mm)68,0Masa (kg/km)7650Otpor 20°C (Ω/km)0,268Kapacitivnost (µF/km)0,37Induktivnost (mH/km)0,17I zemlja (20°C) (A)252I vazduh (30°C) (A)253Dostupnost
Na upit
Presek (f/e) (mm²)3×95/16Spolj. Ø (mm)72,0Masa (kg/km)9000Otpor 20°C (Ω/km)0,193Kapacitivnost (µF/km)0,35Induktivnost (mH/km)0,19I zemlja (20°C) (A)305I vazduh (30°C) (A)307Dostupnost
Na upit
Presek (f/e) (mm²)3×120/16Spolj. Ø (mm)76,0Masa (kg/km)10100Otpor 20°C (Ω/km)0,153Kapacitivnost (µF/km)0,34Induktivnost (mH/km)0,21I zemlja (20°C) (A)350I vazduh (30°C) (A)352Dostupnost
Na upit
Presek (f/e) (mm²)3×150/25Spolj. Ø (mm)79,0Masa (kg/km)11550Otpor 20°C (Ω/km)0,124Kapacitivnost (µF/km)0,32Induktivnost (mH/km)0,22I zemlja (20°C) (A)392I vazduh (30°C) (A)397Dostupnost
Na upit
Presek (f/e) (mm²)3×185/25Spolj. Ø (mm)84,0Masa (kg/km)13250Otpor 20°C (Ω/km)0,0991Kapacitivnost (µF/km)0,31Induktivnost (mH/km)0,24I zemlja (20°C) (A)445I vazduh (30°C) (A)453Dostupnost
Na upit
Presek (f/e) (mm²)3×240/25Spolj. Ø (mm)90,0Masa (kg/km)15450Otpor 20°C (Ω/km)0,0754Kapacitivnost (µF/km)0,3Induktivnost (mH/km)0,27I zemlja (20°C) (A)520I vazduh (30°C) (A)529Dostupnost
Na upit
Presek (f/e) (mm²)3×300/25Spolj. Ø (mm)96,0Masa (kg/km)18000Otpor 20°C (Ω/km)0,0601Kapacitivnost (µF/km)0,29Induktivnost (mH/km)0,29I zemlja (20°C) (A)580I vazduh (30°C) (A)626Dostupnost
Na upit
Presek (f/e) (mm²)3×400/35Spolj. Ø (mm)103,0Masa (kg/km)21650Otpor 20°C (Ω/km)0,0470Kapacitivnost (µF/km)0,28Induktivnost (mH/km)0,33I zemlja (20°C) (A)620I vazduh (30°C) (A)720Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Konstrukcija

ProvodnikCu, okrugli užetani (RM), kl.2
IzolacijaXLPE + poluprovodni slojevi
EkranCu žice + Cu traka
ArmaturaPljosnate pocink. čelične žice + traka
PlaštPVC (razdvojni + spoljašnji)

Tehnički podaci

Napon Uo/U12/20 kV
Najviši napon Um24 kV
Maks. radna temp.90 °C
Temp. kratkog spoja250 °C (maks. 5 s)
Savijanje15 × D
KodYXC8VZ3V-R (TSE)

Primena

Za teška mehanička opterećenja: pod zemljom, u kablovskim kanalima, razvodnim postrojenjima, gradskim mrežama i industrijskim objektima.

Standardi

SRPSN.C5.230 (XHP 85)

TS IEC 60502-2 · VDE 0276 · SRPS N.C5.230 (XHP 85)

Dokumentacija

N2XSEYFGbY · PDF · 387 KBPreuzmite tehnički list (PDF)
