N2XS(FL)2Y

XHE 49 · N2XS(FL)2Y · SRPS N.C5.230

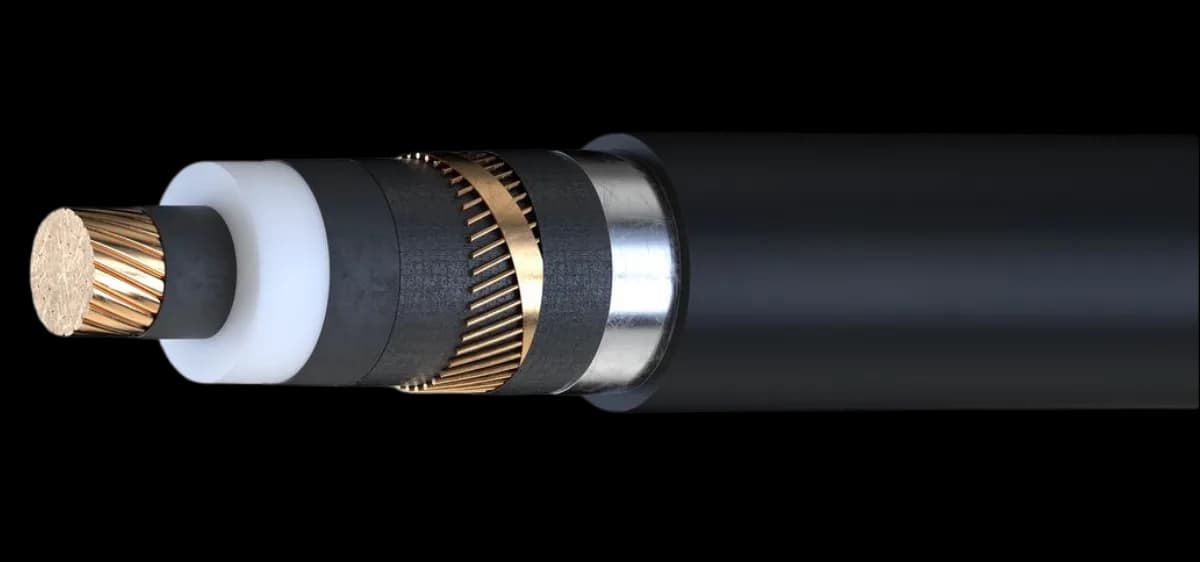

Srednjenaponski jednožilni kabl 12/20 kV sa bakarnim provodnikom, XLPE izolacijom, ekranom od bakarnih žica i PE plaštom (N2XS(FL)2Y · JUS XHE 49).

Preuzmite tehnički list (PDF)
Srednjenaponski jednožilni kabl 12/20 kV sa bakarnim provodnikom, XLPE izolacijom, ekranom od bakarnih žica i PE plaštom (N2XS(FL)2Y · JUS XHE 49).

Varijante

Presek (f/e) (mm²)1×50/16Ø provodnika (mm)8,2Deblj. izol. (mm)5,5Ø preko izol. (mm)20,5Deblj. plašta (mm)2,5Spolj. Ø (mm)30Radijus savij. (mm)600Masa (kg/km)1166Dostupnost
Na upit
Presek (f/e) (mm²)1×70/16Ø provodnika (mm)9,8Deblj. izol. (mm)5,5Ø preko izol. (mm)22,1Deblj. plašta (mm)2,5Spolj. Ø (mm)32Radijus savij. (mm)640Masa (kg/km)1409Dostupnost
Na upit
Presek (f/e) (mm²)1×95/16Ø provodnika (mm)11,3Deblj. izol. (mm)5,5Ø preko izol. (mm)23,6Deblj. plašta (mm)2,5Spolj. Ø (mm)33Radijus savij. (mm)660Masa (kg/km)1675Dostupnost
Na upit
Presek (f/e) (mm²)1×120/16Ø provodnika (mm)12,8Deblj. izol. (mm)5,5Ø preko izol. (mm)25,1Deblj. plašta (mm)2,5Spolj. Ø (mm)35Radijus savij. (mm)700Masa (kg/km)1968Dostupnost
Na upit
Presek (f/e) (mm²)1×150/25Ø provodnika (mm)14,2Deblj. izol. (mm)5,5Ø preko izol. (mm)26,5Deblj. plašta (mm)2,5Spolj. Ø (mm)36Radijus savij. (mm)720Masa (kg/km)2320Dostupnost
Na upit
Presek (f/e) (mm²)1×185/25Ø provodnika (mm)15,8Deblj. izol. (mm)5,5Ø preko izol. (mm)28,1Deblj. plašta (mm)2,5Spolj. Ø (mm)38Radijus savij. (mm)760Masa (kg/km)2697Dostupnost
Na upit
Presek (f/e) (mm²)1×240/25Ø provodnika (mm)18,3Deblj. izol. (mm)5,5Ø preko izol. (mm)30,6Deblj. plašta (mm)2,5Spolj. Ø (mm)40Radijus savij. (mm)800Masa (kg/km)3303Dostupnost
Na upit
Presek (f/e) (mm²)1×300/25Ø provodnika (mm)20,7Deblj. izol. (mm)5,5Ø preko izol. (mm)33,0Deblj. plašta (mm)2,5Spolj. Ø (mm)43Radijus savij. (mm)860Masa (kg/km)3978Dostupnost
Na upit
Presek (f/e) (mm²)1×400/35Ø provodnika (mm)23,3Deblj. izol. (mm)5,5Ø preko izol. (mm)35,6Deblj. plašta (mm)2,5Spolj. Ø (mm)45Radijus savij. (mm)900Masa (kg/km)4925Dostupnost
Na upit
Presek (f/e) (mm²)1×500/35Ø provodnika (mm)26,5Deblj. izol. (mm)5,5Ø preko izol. (mm)38,8Deblj. plašta (mm)2,5Spolj. Ø (mm)49Radijus savij. (mm)980Masa (kg/km)6006Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Referentne tabele

Presek (f/e) (mm²)1×50/16Otpor 20°C (Ω/km)0,387Kapacitivnost (µF/km)0,17Indukt. (trougao) (mH/km)0,45Indukt. (zemlja) (mH/km)0,72
Presek (f/e) (mm²)1×70/16Otpor 20°C (Ω/km)0,268Kapacitivnost (µF/km)0,19Indukt. (trougao) (mH/km)0,42Indukt. (zemlja) (mH/km)0,68
Presek (f/e) (mm²)1×95/16Otpor 20°C (Ω/km)0,193Kapacitivnost (µF/km)0,21Indukt. (trougao) (mH/km)0,41Indukt. (zemlja) (mH/km)0,66
Presek (f/e) (mm²)1×120/16Otpor 20°C (Ω/km)0,153Kapacitivnost (µF/km)0,23Indukt. (trougao) (mH/km)0,39Indukt. (zemlja) (mH/km)0,64
Presek (f/e) (mm²)1×150/25Otpor 20°C (Ω/km)0,124Kapacitivnost (µF/km)0,25Indukt. (trougao) (mH/km)0,37Indukt. (zemlja) (mH/km)0,60
Presek (f/e) (mm²)1×185/25Otpor 20°C (Ω/km)0,099Kapacitivnost (µF/km)0,27Indukt. (trougao) (mH/km)0,36Indukt. (zemlja) (mH/km)0,59
Presek (f/e) (mm²)1×240/25Otpor 20°C (Ω/km)0,075Kapacitivnost (µF/km)0,30Indukt. (trougao) (mH/km)0,35Indukt. (zemlja) (mH/km)0,56
Presek (f/e) (mm²)1×300/25Otpor 20°C (Ω/km)0,060Kapacitivnost (µF/km)0,32Indukt. (trougao) (mH/km)0,34Indukt. (zemlja) (mH/km)0,55
Presek (f/e) (mm²)1×400/35Otpor 20°C (Ω/km)0,047Kapacitivnost (µF/km)0,36Indukt. (trougao) (mH/km)0,32Indukt. (zemlja) (mH/km)0,51
Presek (f/e) (mm²)1×500/35Otpor 20°C (Ω/km)0,037Kapacitivnost (µF/km)0,40Indukt. (trougao) (mH/km)0,30Indukt. (zemlja) (mH/km)0,49

Presek (f/e) (mm²)1×50/16KS provodnika (kA)7,1KS ekrana (kA)3,2Vrem. konst. (trougao) (s)369Vrem. konst. (paral.) (s)276I vazduh (trougao) (A)239I vazduh (paral.) (A)282I zemlja (trougao) (A)222I zemlja (paral.) (A)250
Presek (f/e) (mm²)1×70/16KS provodnika (kA)10KS ekrana (kA)3,2Vrem. konst. (trougao) (s)471Vrem. konst. (paral.) (s)355I vazduh (trougao) (A)297I vazduh (paral.) (A)351I zemlja (trougao) (A)271I zemlja (paral.) (A)303
Presek (f/e) (mm²)1×95/16KS provodnika (kA)13,6KS ekrana (kA)3,2Vrem. konst. (trougao) (s)591Vrem. konst. (paral.) (s)451I vazduh (trougao) (A)361I vazduh (paral.) (A)426I zemlja (trougao) (A)323I zemlja (paral.) (A)360
Presek (f/e) (mm²)1×120/16KS provodnika (kA)17,1KS ekrana (kA)3,2Vrem. konst. (trougao) (s)718Vrem. konst. (paral.) (s)554I vazduh (trougao) (A)416I vazduh (paral.) (A)491I zemlja (trougao) (A)367I zemlja (paral.) (A)407
Presek (f/e) (mm²)1×150/25KS provodnika (kA)21,4KS ekrana (kA)5,0Vrem. konst. (trougao) (s)897Vrem. konst. (paral.) (s)723I vazduh (trougao) (A)470I vazduh (paral.) (A)549I zemlja (trougao) (A)409I zemlja (paral.) (A)445
Presek (f/e) (mm²)1×185/25KS provodnika (kA)26,4KS ekrana (kA)5,0Vrem. konst. (trougao) (s)1063Vrem. konst. (paral.) (s)871I vazduh (trougao) (A)538I vazduh (paral.) (A)625I zemlja (trougao) (A)461I zemlja (paral.) (A)498
Presek (f/e) (mm²)1×240/25KS provodnika (kA)34,3KS ekrana (kA)5,0Vrem. konst. (trougao) (s)1300Vrem. konst. (paral.) (s)1091I vazduh (trougao) (A)634I vazduh (paral.) (A)731I zemlja (trougao) (A)532I zemlja (paral.) (A)568
Presek (f/e) (mm²)1×300/25KS provodnika (kA)42,9KS ekrana (kA)5,0Vrem. konst. (trougao) (s)1568Vrem. konst. (paral.) (s)1350I vazduh (trougao) (A)724I vazduh (paral.) (A)830I zemlja (trougao) (A)599I zemlja (paral.) (A)633
Presek (f/e) (mm²)1×400/35KS provodnika (kA)57,2KS ekrana (kA)7,0Vrem. konst. (trougao) (s)2230Vrem. konst. (paral.) (s)2085I vazduh (trougao) (A)829I vazduh (paral.) (A)923I zemlja (trougao) (A)671I zemlja (paral.) (A)685
Presek (f/e) (mm²)1×500/35KS provodnika (kA)71,4KS ekrana (kA)7,0Vrem. konst. (trougao) (s)2727Vrem. konst. (paral.) (s)2614I vazduh (trougao) (A)953I vazduh (paral.) (A)1045I zemlja (trougao) (A)754I zemlja (paral.) (A)760

Konstrukcija

ProvodnikCu, okrugli užetani (RM), kl.2
Poluprov. slojeviUnutrašnji i spoljašnji + traka
IzolacijaXLPE
EkranCu žice + Cu traka; bubreća traka + Al folija
PlaštPE, crn

Tehnički podaci

Napon Uo/U12/20 kV
Najviši napon Um24 kV
Ispitni napon42 kV
Maks. temp. provodnika90 °C
Temp. kratkog spoja250 °C
Radna temperatura-35 … +90 °C

Primena

Za fiksno polaganje u zemlju, na vazduhu, u kablovske kanale i u cevi od nemagnetnog materijala; može i direktno u tlo ili u vodu. Za srednjenaponske distributivne mreže i industrijska postrojenja.

Standardi

HD620 10C
SRPSN.C5.230 (XHE 49)

HD 620 10C · DIN VDE 0276-620 · SRPS N.C5.230 (XHE 49)

Dokumentacija

N2XS(FL)2Y · PDF · 433 KBPreuzmite tehnički list (PDF)
