NA2XS2Y
XHE 49-A · NA2XS2Y · SRPS N.C5.230

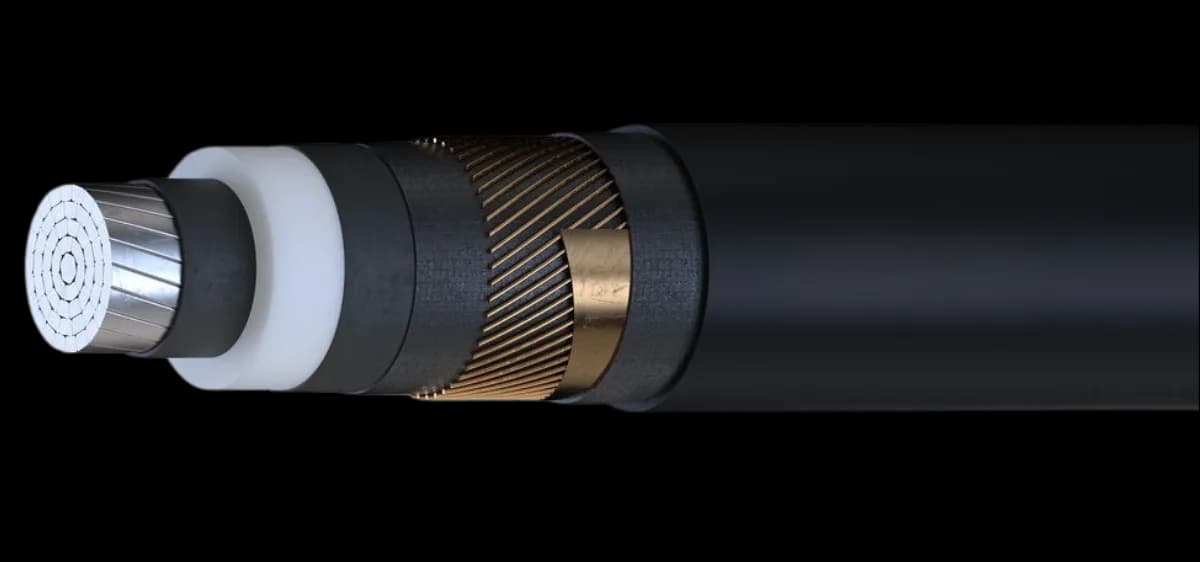

Srednjenaponski jednožilni kabl 12/20 kV sa aluminijumskim provodnikom, XLPE izolacijom, ekranom od bakarnih žica i PE plaštom (NA2XS2Y · JUS XHE 49-A).
Preuzmite tehnički list (PDF)
Varijante
| Presek (f/e) (mm²)1×50/16 | Ø provodnika (mm)8,3 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)20,5 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)29 | Radijus savij. (mm)431 | Masa (kg/km)779 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×70/16 | Ø provodnika (mm)9,8 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)22,0 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)30 | Radijus savij. (mm)455 | Masa (kg/km)876 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×95/16 | Ø provodnika (mm)11,3 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)23,5 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)32 | Radijus savij. (mm)479 | Masa (kg/km)991 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×120/16 | Ø provodnika (mm)12,8 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)25,0 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)33 | Radijus savij. (mm)498 | Masa (kg/km)1092 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×150/25 | Ø provodnika (mm)14,2 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)26,4 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)35 | Radijus savij. (mm)519 | Masa (kg/km)1284 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×185/25 | Ø provodnika (mm)15,8 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)28,0 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)36 | Radijus savij. (mm)543 | Masa (kg/km)1436 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×240/25 | Ø provodnika (mm)18,1 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)30,3 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)39 | Radijus savij. (mm)581 | Masa (kg/km)1661 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×300/25 | Ø provodnika (mm)20,2 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)32,4 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)41 | Radijus savij. (mm)612 | Masa (kg/km)1871 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×400/35 | Ø provodnika (mm)23,3 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)35,5 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)44 | Radijus savij. (mm)656 | Masa (kg/km)2324 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×500/35 | Ø provodnika (mm)26,5 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)38,7 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)47 | Radijus savij. (mm)708 | Masa (kg/km)2751 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×630/35 | Ø provodnika (mm)29,9 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)42,1 | Deblj. plašta (mm)2,1 | Spolj. Ø (mm)51 | Radijus savij. (mm)759 | Masa (kg/km)3202 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×800/35 | Ø provodnika (mm)34,2 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)46,4 | Deblj. plašta (mm)2,4 | Spolj. Ø (mm)56 | Radijus savij. (mm)840 | Masa (kg/km)3958 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×1000/35 | Ø provodnika (mm)38,1 | Deblj. izol. (mm)5,5 | Ø preko izol. (mm)50,3 | Deblj. plašta (mm)2,4 | Spolj. Ø (mm)60 | Radijus savij. (mm)900 | Masa (kg/km)4649 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Presek (f/e) (mm²)1×50/16 | Otpor 20°C (Ω/km)0,641 | Kapacitivnost (µF/km)0,17 | Indukt. (trougao) (mH/km)0,44 | Indukt. (vazduh) (mH/km)0,61 | Indukt. (zemlja) (mH/km)0,72 | Maks. sila (kN)1,5 |
| Presek (f/e) (mm²)1×70/16 | Otpor 20°C (Ω/km)0,443 | Kapacitivnost (µF/km)0,19 | Indukt. (trougao) (mH/km)0,41 | Indukt. (vazduh) (mH/km)0,59 | Indukt. (zemlja) (mH/km)0,69 | Maks. sila (kN)2,1 |
| Presek (f/e) (mm²)1×95/16 | Otpor 20°C (Ω/km)0,320 | Kapacitivnost (µF/km)0,21 | Indukt. (trougao) (mH/km)0,40 | Indukt. (vazduh) (mH/km)0,57 | Indukt. (zemlja) (mH/km)0,66 | Maks. sila (kN)2,9 |
| Presek (f/e) (mm²)1×120/16 | Otpor 20°C (Ω/km)0,253 | Kapacitivnost (µF/km)0,23 | Indukt. (trougao) (mH/km)0,38 | Indukt. (vazduh) (mH/km)0,55 | Indukt. (zemlja) (mH/km)0,64 | Maks. sila (kN)3,6 |
| Presek (f/e) (mm²)1×150/25 | Otpor 20°C (Ω/km)0,206 | Kapacitivnost (µF/km)0,25 | Indukt. (trougao) (mH/km)0,37 | Indukt. (vazduh) (mH/km)0,53 | Indukt. (zemlja) (mH/km)0,61 | Maks. sila (kN)4,5 |
| Presek (f/e) (mm²)1×185/25 | Otpor 20°C (Ω/km)0,164 | Kapacitivnost (µF/km)0,27 | Indukt. (trougao) (mH/km)0,36 | Indukt. (vazduh) (mH/km)0,52 | Indukt. (zemlja) (mH/km)0,59 | Maks. sila (kN)5,6 |
| Presek (f/e) (mm²)1×240/25 | Otpor 20°C (Ω/km)0,125 | Kapacitivnost (µF/km)0,30 | Indukt. (trougao) (mH/km)0,34 | Indukt. (vazduh) (mH/km)0,51 | Indukt. (zemlja) (mH/km)0,57 | Maks. sila (kN)7,2 |
| Presek (f/e) (mm²)1×300/25 | Otpor 20°C (Ω/km)0,100 | Kapacitivnost (µF/km)0,32 | Indukt. (trougao) (mH/km)0,33 | Indukt. (vazduh) (mH/km)0,49 | Indukt. (zemlja) (mH/km)0,55 | Maks. sila (kN)9 |
| Presek (f/e) (mm²)1×400/35 | Otpor 20°C (Ω/km)0,0778 | Kapacitivnost (µF/km)0,36 | Indukt. (trougao) (mH/km)0,31 | Indukt. (vazduh) (mH/km)0,46 | Indukt. (zemlja) (mH/km)0,51 | Maks. sila (kN)12 |
| Presek (f/e) (mm²)1×500/35 | Otpor 20°C (Ω/km)0,0605 | Kapacitivnost (µF/km)0,40 | Indukt. (trougao) (mH/km)0,30 | Indukt. (vazduh) (mH/km)0,46 | Indukt. (zemlja) (mH/km)0,49 | Maks. sila (kN)15 |
| Presek (f/e) (mm²)1×630/35 | Otpor 20°C (Ω/km)0,0469 | Kapacitivnost (µF/km)0,44 | Indukt. (trougao) (mH/km)0,29 | Indukt. (vazduh) (mH/km)0,44 | Indukt. (zemlja) (mH/km)0,47 | Maks. sila (kN)18,9 |
| Presek (f/e) (mm²)1×800/35 | Otpor 20°C (Ω/km)0,0367 | Kapacitivnost (µF/km)0,50 | Indukt. (trougao) (mH/km)0,28 | Indukt. (vazduh) (mH/km)0,43 | Indukt. (zemlja) (mH/km)0,46 | Maks. sila (kN)24 |
| Presek (f/e) (mm²)1×1000/35 | Otpor 20°C (Ω/km)0,0291 | Kapacitivnost (µF/km)0,54 | Indukt. (trougao) (mH/km)0,27 | Indukt. (vazduh) (mH/km)0,42 | Indukt. (zemlja) (mH/km)0,44 | Maks. sila (kN)30 |
| Presek (f/e) (mm²)1×50/16 | KS provodnika (kA)4,7 | KS ekrana (kA)3,2 | I vazduh (trougao) (A)185 | I vazduh (paral.) (A)219 | I zemlja (trougao) (A)172 | I zemlja (paral.) (A)195 |
| Presek (f/e) (mm²)1×70/16 | KS provodnika (kA)6,6 | KS ekrana (kA)3,2 | I vazduh (trougao) (A)231 | I vazduh (paral.) (A)273 | I zemlja (trougao) (A)210 | I zemlja (paral.) (A)237 |
| Presek (f/e) (mm²)1×95/16 | KS provodnika (kA)9,0 | KS ekrana (kA)3,2 | I vazduh (trougao) (A)280 | I vazduh (paral.) (A)332 | I zemlja (trougao) (A)251 | I zemlja (paral.) (A)282 |
| Presek (f/e) (mm²)1×120/16 | KS provodnika (kA)11,3 | KS ekrana (kA)3,2 | I vazduh (trougao) (A)323 | I vazduh (paral.) (A)384 | I zemlja (trougao) (A)285 | I zemlja (paral.) (A)319 |
| Presek (f/e) (mm²)1×150/25 | KS provodnika (kA)14,2 | KS ekrana (kA)5,0 | I vazduh (trougao) (A)366 | I vazduh (paral.) (A)432 | I zemlja (trougao) (A)319 | I zemlja (paral.) (A)352 |
| Presek (f/e) (mm²)1×185/25 | KS provodnika (kA)17,5 | KS ekrana (kA)5,0 | I vazduh (trougao) (A)420 | I vazduh (paral.) (A)494 | I zemlja (trougao) (A)361 | I zemlja (paral.) (A)396 |
| Presek (f/e) (mm²)1×240/25 | KS provodnika (kA)22,7 | KS ekrana (kA)5,0 | I vazduh (trougao) (A)496 | I vazduh (paral.) (A)581 | I zemlja (trougao) (A)417 | I zemlja (paral.) (A)455 |
| Presek (f/e) (mm²)1×300/25 | KS provodnika (kA)28,4 | KS ekrana (kA)5,0 | I vazduh (trougao) (A)569 | I vazduh (paral.) (A)663 | I zemlja (trougao) (A)471 | I zemlja (paral.) (A)510 |
| Presek (f/e) (mm²)1×400/35 | KS provodnika (kA)37,8 | KS ekrana (kA)7,0 | I vazduh (trougao) (A)660 | I vazduh (paral.) (A)753 | I zemlja (trougao) (A)535 | I zemlja (paral.) (A)564 |
| Presek (f/e) (mm²)1×500/35 | KS provodnika (kA)47,3 | KS ekrana (kA)7,0 | I vazduh (trougao) (A)766 | I vazduh (paral.) (A)866 | I zemlja (trougao) (A)609 | I zemlja (paral.) (A)634 |
| Presek (f/e) (mm²)1×630/35 | KS provodnika (kA)59,6 | KS ekrana (kA)7,0 | I vazduh (trougao) (A)877 | I vazduh (paral.) (A)933 | I zemlja (trougao) (A)705 | I zemlja (paral.) (A)666 |
| Presek (f/e) (mm²)1×800/35 | KS provodnika (kA)75,6 | KS ekrana (kA)7,0 | I vazduh (trougao) (A)1008 | I vazduh (paral.) (A)1045 | I zemlja (trougao) (A)791 | I zemlja (paral.) (A)742 |
| Presek (f/e) (mm²)1×1000/35 | KS provodnika (kA)94,6 | KS ekrana (kA)7,0 | I vazduh (trougao) (A)1130 | I vazduh (paral.) (A)1168 | I zemlja (trougao) (A)868 | I zemlja (paral.) (A)809 |
Konstrukcija
ProvodnikAl, okrugli užetani (RM), kl.2
Poluprov. slojeviUnutrašnji i spoljašnji + traka
IzolacijaXLPE
EkranCu žice + kontraspirala Cu trake
PlaštPE, crn
Tehnički podaci
Napon Uo/U12/20 kV
Najviši napon Um24 kV
Ispitni napon42 kV
Maks. temp. provodnika90 °C
Temp. kratkog spoja250 °C
Radna temperatura-35 … +90 °C
Primena
Za fiksno polaganje u zemlju, na vazduhu, u kablovske kanale i u cevi od nemagnetnog materijala; može i direktno u tlo ili u vodu. Za srednjenaponske distributivne mreže i industrijska postrojenja.
Standardi
HD620
SRPSN.C5.230 (XHE 49-A)
DIN VDE 0276-620 · HD 620 · SRPS N.C5.230 (XHE 49-A)
Dokumentacija
NA2XS2Y · PDF · 448 KBPreuzmite tehnički list (PDF)
