N2XS(FL)2Y

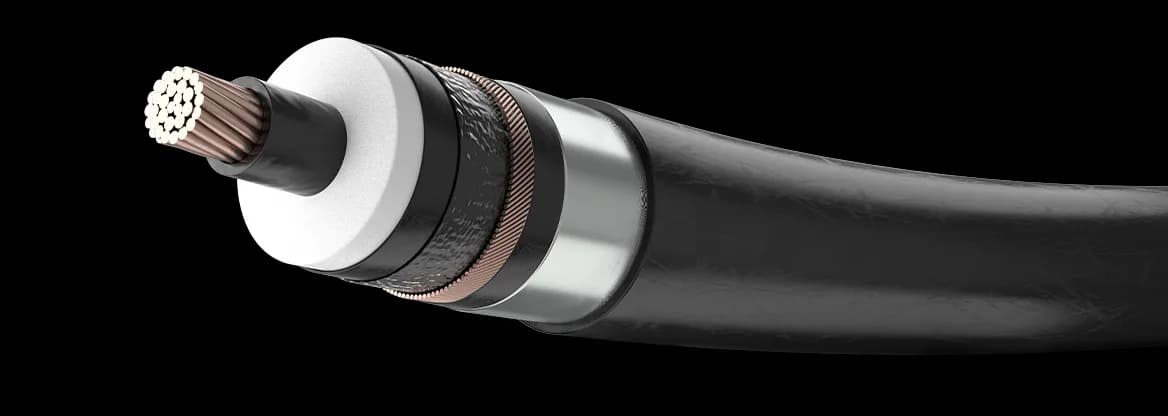

Visokonaponski jednožilni kabl 26/45 kV sa bakarnim provodnikom, XLPE izolacijom, ekranom od Cu žica, Al folijom i PE plaštom (N2XS(FL)2Y).

Preuzmite tehnički list (PDF)
Visokonaponski jednožilni kabl 26/45 kV sa bakarnim provodnikom, XLPE izolacijom, ekranom od Cu žica, Al folijom i PE plaštom (N2XS(FL)2Y).

Varijante

Presek (f/e) (mm²)1×95/16Spolj. prečnik (mm)43,0Masa (kg/km)2100Otpor DC 20 °C (Ω/km)0,193Otpor DC 90 °C (Ω/km)0,2470Indukt. (ravno) (mH/km)0,610Indukt. (trougao) (mH/km)0,419Kapacitivnost (µF/km)0,153Dostupnost
Na upit
Presek (f/e) (mm²)1×120/16Spolj. prečnik (mm)45,0Masa (kg/km)2400Otpor DC 20 °C (Ω/km)0,153Otpor DC 90 °C (Ω/km)0,1958Indukt. (ravno) (mH/km)0,591Indukt. (trougao) (mH/km)0,405Kapacitivnost (µF/km)0,165Dostupnost
Na upit
Presek (f/e) (mm²)1×150/25Spolj. prečnik (mm)46,5Masa (kg/km)2800Otpor DC 20 °C (Ω/km)0,124Otpor DC 90 °C (Ω/km)0,1587Indukt. (ravno) (mH/km)0,574Indukt. (trougao) (mH/km)—Kapacitivnost (µF/km)0,178Dostupnost
Na upit
Presek (f/e) (mm²)1×185/25Spolj. prečnik (mm)48,5Masa (kg/km)3200Otpor DC 20 °C (Ω/km)0,0991Otpor DC 90 °C (Ω/km)0,1268Indukt. (ravno) (mH/km)0,557Indukt. (trougao) (mH/km)0,381Kapacitivnost (µF/km)0,191Dostupnost
Na upit
Presek (f/e) (mm²)1×240/25Spolj. prečnik (mm)51,0Masa (kg/km)3800Otpor DC 20 °C (Ω/km)0,0754Otpor DC 90 °C (Ω/km)0,0965Indukt. (ravno) (mH/km)0,537Indukt. (trougao) (mH/km)0,366Kapacitivnost (µF/km)0,209Dostupnost
Na upit
Presek (f/e) (mm²)1×300/25Spolj. prečnik (mm)53,0Masa (kg/km)4450Otpor DC 20 °C (Ω/km)0,0601Otpor DC 90 °C (Ω/km)0,0769Indukt. (ravno) (mH/km)0,520Indukt. (trougao) (mH/km)0,354Kapacitivnost (µF/km)0,226Dostupnost
Na upit
Presek (f/e) (mm²)1×400/35Spolj. prečnik (mm)56,5Masa (kg/km)5550Otpor DC 20 °C (Ω/km)0,0470Otpor DC 90 °C (Ω/km)0,0602Indukt. (ravno) (mH/km)0,499Indukt. (trougao) (mH/km)0,341Kapacitivnost (µF/km)0,252Dostupnost
Na upit
Presek (f/e) (mm²)1×500/35Spolj. prečnik (mm)60,0Masa (kg/km)6600Otpor DC 20 °C (Ω/km)0,0366Otpor DC 90 °C (Ω/km)0,0468Indukt. (ravno) (mH/km)0,482Indukt. (trougao) (mH/km)0,330Kapacitivnost (µF/km)0,274Dostupnost
Na upit
Presek (f/e) (mm²)1×630/35Spolj. prečnik (mm)63,5Masa (kg/km)7950Otpor DC 20 °C (Ω/km)0,0283Otpor DC 90 °C (Ω/km)0,0362Indukt. (ravno) (mH/km)0,466Indukt. (trougao) (mH/km)0,320Kapacitivnost (µF/km)0,300Dostupnost
Na upit

Cene za registrovane privredne subjekte · Registracija traje 2 minuta

PrijavaRegistracija

Referentne tabele

Presek (f/e) (mm²)1×95/16Zemlja, ravno (A)363Zemlja, trougao (A)329Vazduh, ravno (A)421Vazduh, trougao (A)362
Presek (f/e) (mm²)1×120/16Zemlja, ravno (A)410Zemlja, trougao (A)373Vazduh, ravno (A)483Vazduh, trougao (A)416
Presek (f/e) (mm²)1×150/25Zemlja, ravno (A)449Zemlja, trougao (A)415Vazduh, ravno (A)540Vazduh, trougao (A)469
Presek (f/e) (mm²)1×185/25Zemlja, ravno (A)503Zemlja, trougao (A)468Vazduh, ravno (A)615Vazduh, trougao (A)536
Presek (f/e) (mm²)1×240/25Zemlja, ravno (A)576Zemlja, trougao (A)541Vazduh, ravno (A)718Vazduh, trougao (A)630
Presek (f/e) (mm²)1×300/25Zemlja, ravno (A)641Zemlja, trougao (A)608Vazduh, ravno (A)812Vazduh, trougao (A)717
Presek (f/e) (mm²)1×400/35Zemlja, ravno (A)697Zemlja, trougao (A)684Vazduh, ravno (A)904Vazduh, trougao (A)823
Presek (f/e) (mm²)1×500/35Zemlja, ravno (A)768Zemlja, trougao (A)762Vazduh, ravno (A)1011Vazduh, trougao (A)929
Presek (f/e) (mm²)1×630/35Zemlja, ravno (A)858Zemlja, trougao (A)847Vazduh, ravno (A)1128Vazduh, trougao (A)1043

Konstrukcija

ProvodnikCu užetani / stranded Cu
Poluprov. slojeviUnutrašnji i spoljašnji / inner + outer
IzolacijaXLPE
EkranCu žice + bubreće trake / Cu wires
Radij. barijeraAl folija obložena PE / PE-Al foil
PlaštPE

Tehnički podaci

Napon Uo/U26/45 kV
Maks. radna temp.90 °C
Temp. kratkog spoja250 °C (maks. 5 s)
Min. radijus savijanja20 × D
VodonepropusnostUzdužna + radijalna
IzolacijaXLPE

Primena

Visokonaponski kablovi sa niskim dielektričnim gubicima, za energetske mreže sa naglim promenama opterećenja. Polažu se u stambenim i industrijskim zonama, pod zemljom ili u kablovskim kanalima.

Standardi

IEC60840

VDE 0276-632 · IEC 60840

Dokumentacija

N2XS(FL)2Y · PDF · 406 KBPreuzmite tehnički list (PDF)
